Historie der Brandmelderzentralen



Sonder-Melder



Wärmestabmelder


-Einsatz ca. 1985-

Wärmestabmelder kommen dort zum Einsatz, wo sich der Betrieb von Meldern mit offenen Detektionssystemen verbietet, wie z.B. Farbmisch-
anlagen, Silos, Walzwerken, Pump-, Tank-, Treibstoffanlagen, Raffinerien, Flugzeughangars, usw.


Produktinformation PI-34.61 Wärmestabmelder (Mai 89):

Link zu pi_wsm.pdf

Datenblatt Wärmestabmelder:

Link zu daten_wsm.pdf

Montageanleitung Wärmestabmelder (Zettler):

Link zu montageanl._wsm.pdf
———————————————————————————————————————————————-

Lineare Wärmemeldesysteme

Lineare Wärmemeldesysteme bestehen aus einem linienförmigen Sensor und einer Auswerteeinheit. Der Sensor ist entweder ein Kabel mit elektrischen oder optischen Leitern, ein Kabel mit einer Anzahl von Sensoren oder ein Rohr.
Meist werden diese Auswerteeinheiten an ein übergeordnetes System angeschlossen, das die Visualisierung der Messwerte und die Ansteuerung von Löscheinrichtungen, Lüftungsanlagen usw. ermöglicht.


Linienförmiger Wärmemelder Transafe ADW 53A


-Einsatz ca. 1994-

Produktinformation PI-34.83a Linienförmiger Wärmemelder Transafe ADW 53A (Dez. 94):

Link zu pi_adw_53a.pdf



Linienförmiger Wärmemelder Transafe ADW 511


-Einsatz ca. 2003-

Technische Beschreibung Linienförmiger Wärmemelder Transafe ADW 511:

Link zu adw_511.pdf

——————————————————————————————————————————————

Linienförmiger Wärmemelder LHD4


-Einsatz ca. 2003-



Produktinformation PI-34.83b Wärmemelder Alarmline LHD4 (Jan. 97):

Link zu pi_lhd4.pdf


Datenblatt Linienförmiger Wärmemelder LHD4:

Link zu datenblatt_lhd4.pdf

—————————————————————————————————————————————-

Lineare Rauchmelder-Systeme

Zwischen Sender und Empfänger/Reflektor muss eine dauernde, störungsfreie Sichtverbindung bestehen. Der Überwachungsstrahl darf durch sich bewegende Gegenstände, wie z.B. Laufkran, Leitern, hängende Werbeträger oder andere bewegliche Gegenstände, nicht unterbrochen werden.

Die Melder/Reflektoren müssen fest und unbeweglich montiert werden. Hierbei ist auch zu beachten, dass flexible Wandkonstruktionen ungeeignet sind, da eine zu große Auslenkung des Überwachungsstrahls eine zuverlässige Detektion verhindert.

Beton- und Backsteinmauern erfüllen diese Eigenschaften. Holz- und Stahlkonstruktionen sind meist ungeeignet, da Temperatur- und Feuchtigkeitsänderungen, Wind oder Schneedruck solche Konstruktionen beeinflussen können.


Linearer Rauchmelder A 2400


-Einsatz ca. 1993-

Produktinformation PI-34.82 Linearer Rauchmelder A 2400 S/E (Juli 93):

Link zu pi_a_2400.pdf

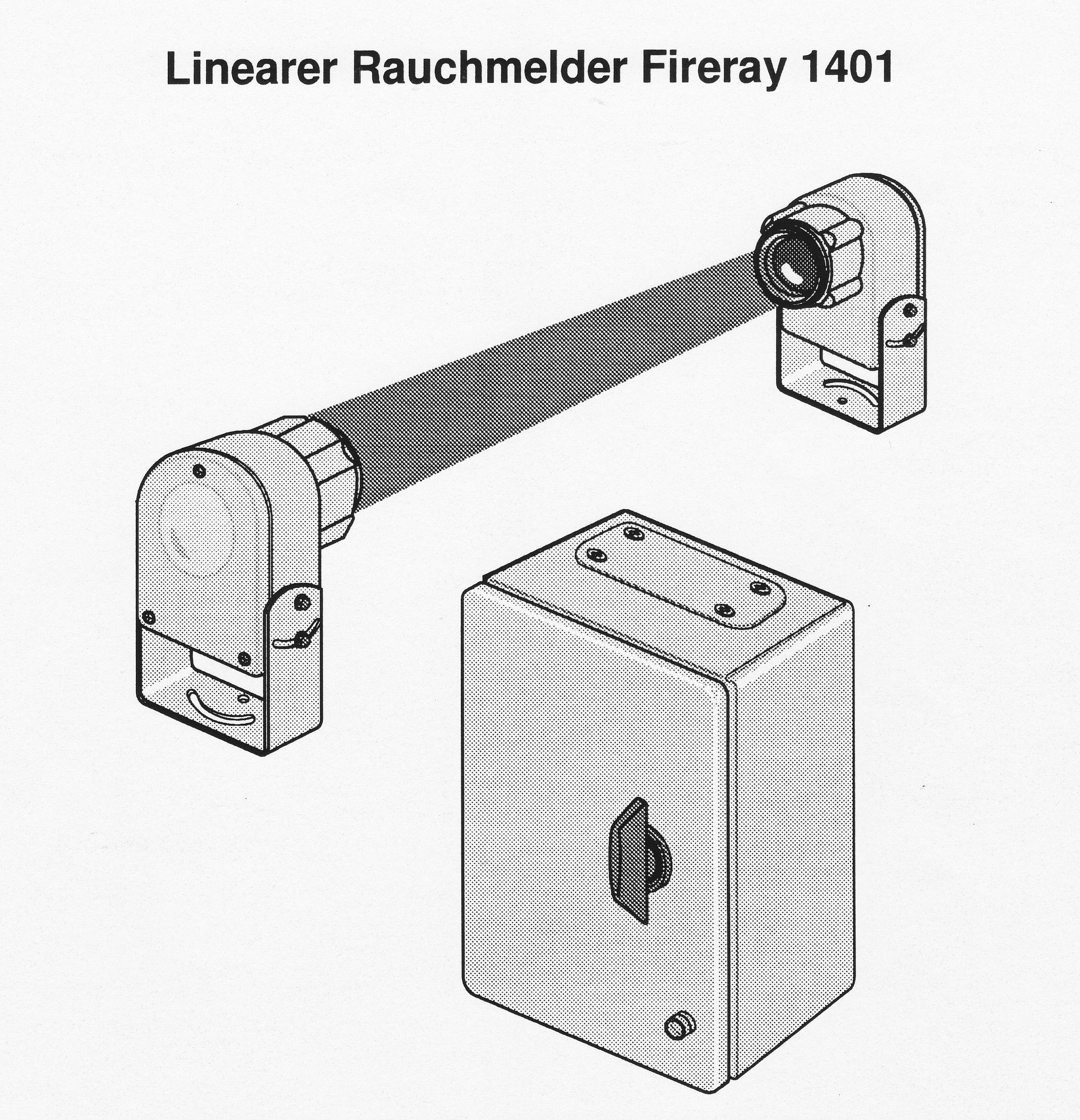

Linearer Rauchmelder Fireray 1401


-Einsatz ca. 1994-

Produktinformation PI-34.82a Linearer Rauchmelder Fireray 1401 (Febr. 95):

Link zu pi_fireray_1401.pdf

———————————————————————————————————————————————-

Linearer Rauchmelder Fireray 2000


-Einsatz ca. 1998-

Produktinformation PI-34.82a Linearer Rauchmelder Fireray 2000 (Mai 98):

Link zu pi_fireray_2000.pdf

———————————————————————————————————————————————-


Linearer Rauchmelder Fireray 50/100 RV


-Einsatz ca. 2004-

Produktinformation PI-34.85 Linearer Rauchmelder Fireray 50/100 RV (Juni 2004):

Link zu pi_fireray_50_rv.pdf

———————————————————————————————————————————————-


Rauchansaug-Systeme


Rauchansaug-Systeme werden zur Raumüberwachung (Lagerhallen, Kühlräume, Hangars usw.) und zur Objektüberwachung (Schaltschränke, IT- und Telefonanlagen, Funkstationen usw.) eingesetzt.

Entsteht in einem Raum ein Brand, so wird der durch die Thermik aufsteigende Rauch von den Ansaugöffnungen erfasst und über das Rohrsystem dem Rauchmelder zugeführt. Das System liefert einen Alarm, sobald die über alle Ansaugöffnungen gemittelte Rauchkonzentration die Alarmschwelle des eingesetzten Melders überschreitet. Es ist dabei gleich, ob dieser Wert durch eine sehr hohe Rauchkonzentration an einer Ansaugöffnung oder um eine geringere Rauchkonzentration an mehreren Ansaugöffnungen erreicht wird.






Rauchansaugsystem RAS 51


-Einsatz ca. 1996-

Produktinformation PI-34.81a Rauchansaugsystem RAS 51 (März 93):

Link zu pi_ras_51.pdf



Rauchansaugsystem RAS 54


-Einsatz ca. 1996-

Produktinformation PI-34.81b Rauchansaugsystem RAS 54 (Juli 96):

Link zu pi_ras_54.pdf



Rauchansaugsystem RAS 100 LSN


-Einsatz ca. 2003-

Produktinformation PI-34.81c Rauchansaugsystem RAS 100 LSN (2003):

Link zu pi_ras_100.pdf



Rauchansaugsystem Titanus


-Einsatz ca. 1994-



Rauchansaugsystem Titanus Pro-Sens TP-1




Rauchansaugsystem Titanus Pro-Sens TP-2


Auszug aus Planungshandbuch (aus ca. 2000):

Link zu pi_titanus.pdf

Betriebsanleitung Titanus PRO SENS:

Link zu ba-titanus_prosens.pdf
————————————————————————————————————————————————
