Historie der Nebenmelderzentralen

Kellogschalter-Zentralen

-Einsatz ab ca. 1930-


Kellogschalter-Zentralen im Holzgehäuse


Abb.: Kellogschalterzentrale 4 Schleifen im Holzgehäuse ( um 1950 )

————————————————————————————————————————————————

Nachfolgende Fotos zeigen eine Kellogschalterzentrale mit 2 Schleifen im Holzgehäuse ( um 1950 )

(Fotos von Kalle Mast)






Zentrale bei offener Außen-Tür. Bitte beachten Sie auch die beiden diagonal angordneten Sicherungskontakte (unten links und oben rechts) als Türkontakt und zur Überwachung der Frontglasscheibe (bei Öffnen der Tür oder Zerstörung /Entfernung der Scheibe wird je nach Zustand der Anlage Internalarm oder Externalarm ausgelöst.)

————————————————————————————————————————————————-


Verdrahtung der Innentür

———————————————————————————————————————————————-



Das technische Innenleben


———————————————————————————————————————————————–


Blick auf die Anschlussklemmen


———————————————————————————————————————————————–



Sicht in die aufgeklappte Zentrale. Bitte beachten Sie das abklappbare rechte Seitenteil des Gehäuses.
Es ermöglicht das Ausschwenken der Relaisschiene, um an die Verdrahtungsseite der Relais zu kommen.

———————————————————————————————————————————————–

Abb. zeigen zwei Zentralen der Fa. Elektrozeit aus den späten 20iger Jahren.
Die Firma wurde 1918 von TN gegründet.

———————————————————————————————————————————————–

Kellogschalter-Zentralen im Metallgehäuse



Hinweis: alle Zentralen besitzen einen Rundum-Bohrschutz (außer Rückwand). Ferner besteht die Möglichkeit in die Zentralentür ein Blockschloss einzubauen (bei Einsatz als „Nur-Überfallmelder-Zentrale“ oder mit nur einem Sicherungsbereich und der Zentrale außerhalb des Si-Bereichs)


Abb. zeigt eine 2-Linien-Zentrale


———————————————————————————————————————————————-


6-Linien-Zentrale bei geschlossener Tür


————————————————————————————————————————————————

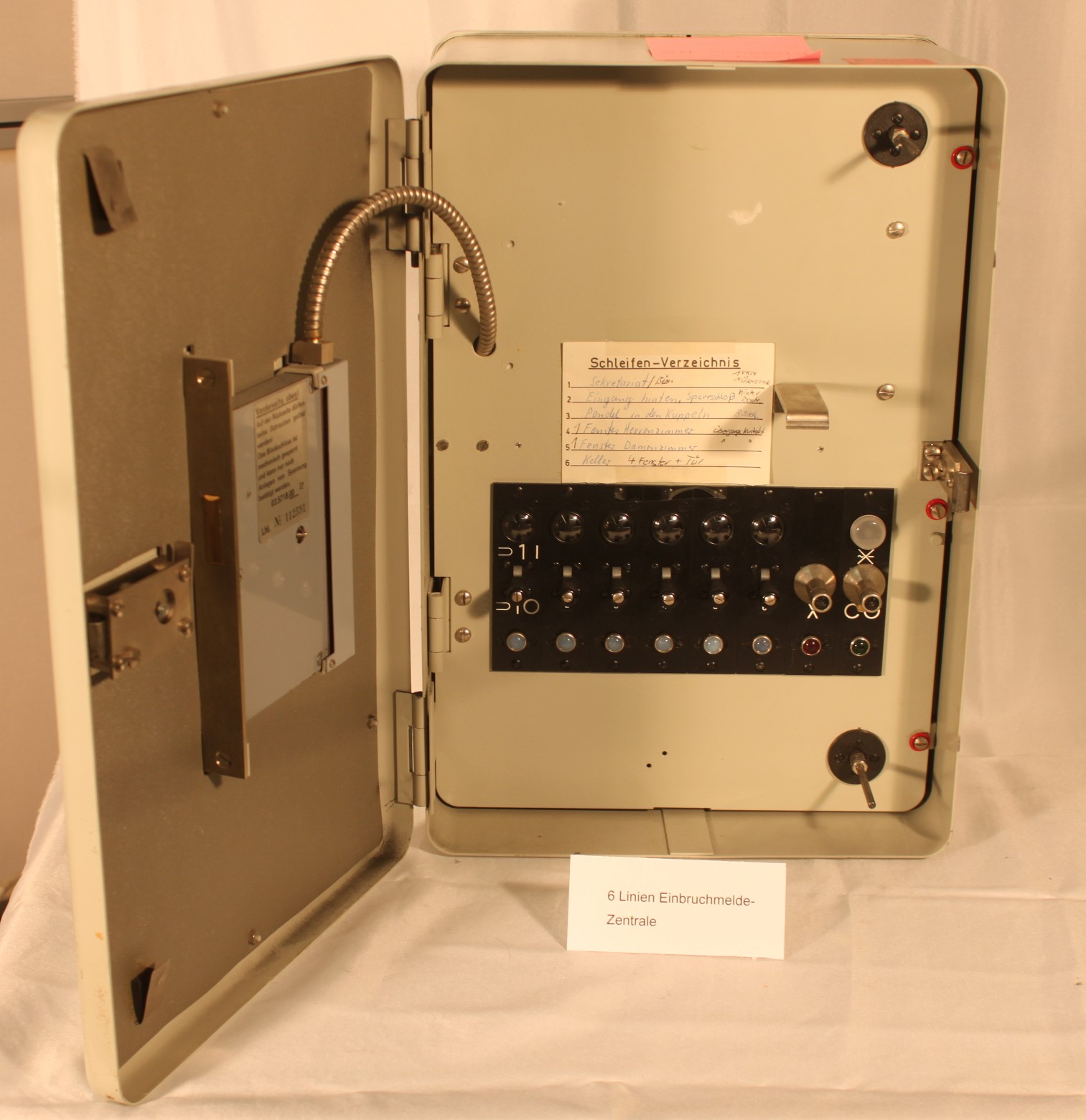

6-Linien-Zentrale bei offener Tür und eingebautem Blockschloss


———————————————————————————————————————————————-



Kellogschalterzentralen im Metallgehäuse ( um 1961 ) ————————————————————————————————————————————————-

Schaltung und Beschreibung der Notruf-Zentrale 2-4 Schleifen aus 1948


Link zu Schaltung und Beschreibung der Notruf- Raumsicherungszentrale zum Anschluß von 2-4 Schleifen aus 1948
———————————————————————————————————————————————–

Schaltung und Beschreibung der Notruf-Zentrale 2-45 Schleifen aus 1953


Link zu Schaltung und Beschreibung der Notruf- Raumsicherungszentrale zum Anschluß von 2-45 Schleifen aus 1953

———————————————————————————————————————————————–

Prinzipieller Aufbau einer Notrufanlage aus 1957



Link zu Übersichtsbeschreibung Raumsicherungs- und Überfall- Alarmanlagen mit örtlicher Alarmgabe und direktem Polizeialarm



———————————————————————————————————————————————–

Zwei wesentliche Bauteile der Kellogschalter-Zentralen



Abb. links: Datenblatt Kellogschalter
Abb. rechts: Datenblatt Schauzeichen
