Raumüberwachung / Fallenüberwachung


-Einsatz ab ca. 1970, beginnend mit Mikrowellendetektoren MWD,auch GHZ-Doppler genannt. Erst Jahre später folgten die ersten IR-Melder, Ultraschallmelder, etc.-



Prinzip einer Fallenüberwachung

Abb. zeigt das Prinzip einer Fallenüberwachung für Räume und Flure



Infrarot-Bewegungsmelder IR 2A


-Einsatz ab ca. 1974-

Foto IR 2A



Datenblatt IR 2A



Beschreibung zum IR 2A

Link zu ir2a.pdf



Datenblatt Bewegungsmelder




Datenblatt Bewegungsmelder und Lichtschranken (Produkte aus den 1990iger):

Link zu bewegungsmelder.pdf


IR-Deckenmelder EV 569 E



bild_ev_569e.jpg Deckenmelder

Produktinformation PI-34.11a Passiv IR-Melder EV569E (Jan. 95):

Link zu pi_ev_569e.pdf


—————————————————————————————————————————————————

IR-Deckenmelder EV 669




Produktinformation PI-34.11a Passiv IR-Melder EV669E (Jan. 98):

Link zu pi_ev_669.pdf


—————————————————————————————————————————————————

IR-Bewegungsmelder IR 6


-Einsatz ab ca. 1985-


Produktinformation PI-34.11b Passiver Infrarotbewegungsmelder IR 6 S (Sept. 85):

Link zu pi_ir_6.pdf


—————————————————————————————————————————————————

IR-Vorhangmelder DR 355


-Einsatz ab ca. 1985-

Hierbei handelt es sich um eine Fallenüberwachung mit einer vorhangförmigen Überwachungszone.



Produktinformation PI-34.11c Passiver Infrarotmelder DR 355 (Nov. 85):

Link zu pi_dr_355.pdf


—————————————————————————————————————————————————


IR-Beweg.melder 10 / IR 10.1


-Einsatz ab ca. 1988-

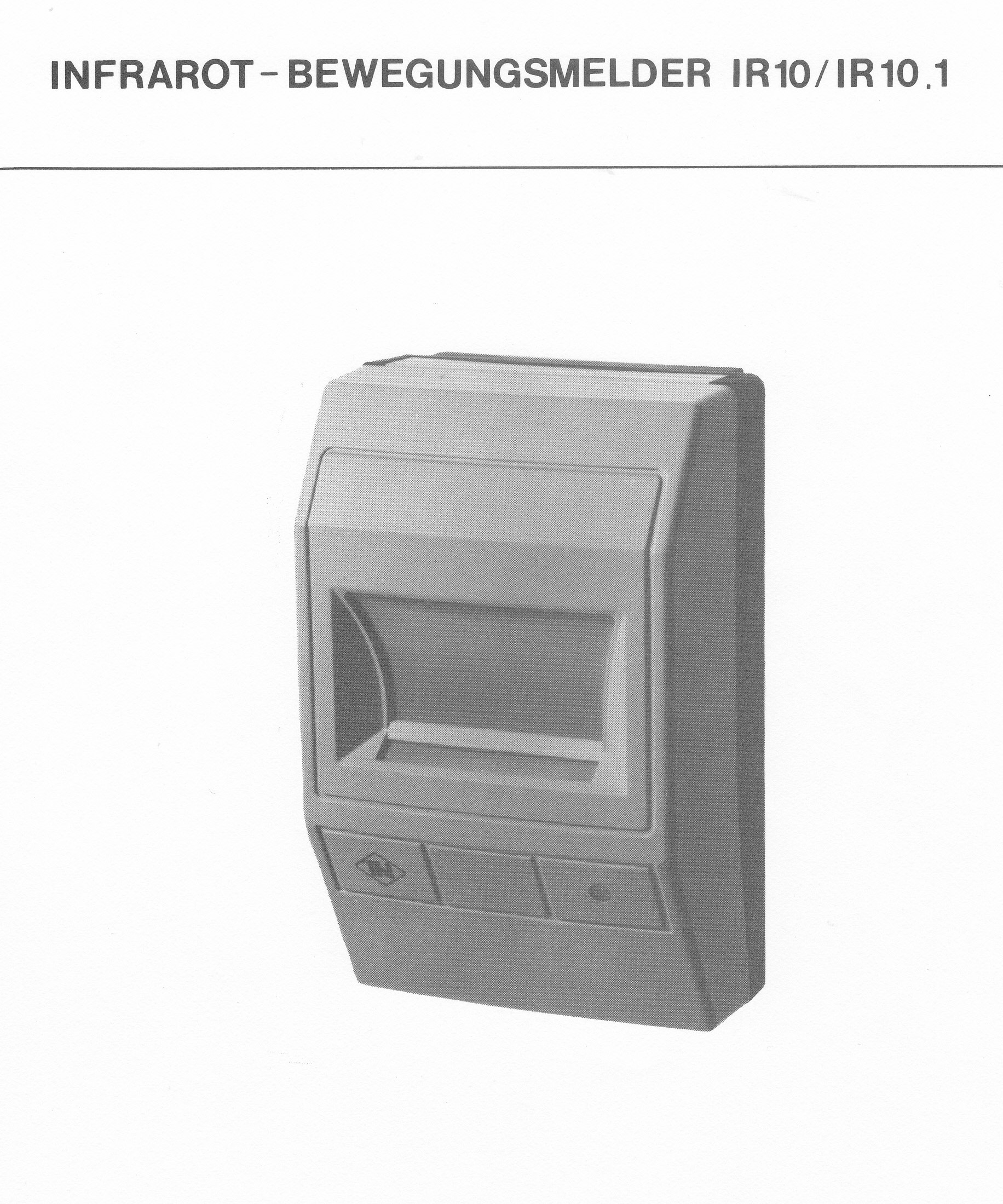

Der Passive Infrarotmelder IR 10 ist ein Bewegungsmelder zur Überwachung von Innenräumen.
Der Passive Infrarotmelder IR 10.1 ist ein Bewegungsmelder zur Überwachung von von langen Fluren.


Produktinformation PI-34.10 Passiver Infrarot-Bewegungsmelder IR 10 / IR 10.1 (Jan. 88):

Link zu pi_ir_10.pdf


—————————————————————————————————————————————————


IR-Beweg.melder 210 MD / IR 212 MD


-Einsatz ab ca. 1993-

Der Passive Infrarot-Bewegungsmelder IR 210 MD arbeitet als Weitwinkelversion.
Der Passive Infrarot-Bewegungsmelder IR 212 MD arbeitet als Langbereichs-/Vorhangversion.


Produktinformation PI-34.12 Passiver Infrarot-Bewegungsmelder IR 210 MD / IR 212 MD(Juli. 93):

Link zu pi_ir_210_md.pdf


—————————————————————————————————————————————————


IR-Beweg.melder LSN NIR 210 / NIR 212


-Einsatz ab ca. 1993-

Der Einsatz der Melder NIR 210 und NIR 212 erfolgt in Verbindung mit dem Lokalen Sicherheitsnetzwerk LSN. Der LSN-Anteil ist im Melder integriert.

Der NIR 210 Passiver Infrarot-Bewegungsmelder arbeitet als Weitwinkelversion
Der NIR 212 Passiver Infrarot-Bewegungsmelder arbeitet als Langbereichs-/Vorhangversion


Produktinformation PI-34.05b Passiver Infrarot-Bewegungsmelder NIR 210/NIR 212 (Dez. 93):

Link zu pi_nir_210.pdf


—————————————————————————————————————————————————

Dual-Bew.melder UP 350 T


-Einsatz ab ca. 1997-


Produktinformation PI-34.14 Dual-Bewegungsmelder UP 350 T (Nov. 97):

Link zu pi_up_350_dual.pdf


—————————————————————————————————————————————————


Dual-Bew.melder UP 350 T LSN


-Einsatz ab ca. 1996-

Der Einsatz des Melders erfolgt in Verbindung mit dem Lokalen Sicherheitsnetzwerk LSN. Der LSN-Anteil ist im Melder integriert.


Produktinformation PI-34.05d Dual-Bewegungsmelder UP 350 T LSN (Nov. 97):

Link zu pi_up_350_t.pdf


—————————————————————————————————————————————————

IR-Beweg.melder IR 250 T


-Einsatz ab ca. 1997-


Produktinformation PI-34.11d Infrarot-Bewegungsmelder IR 250 T (Nov. 97):


Link zu pi_ir_250.pdf


—————————————————————————————————————————————————



IR-Beweg.melder IR 250 T LSN


-Einsatz ab ca. 1997-

Der Einsatz des Melders erfolgt in Verbindung mit dem Lokalen Sicherheitsnetzwerk LSN. Der LSN-Anteil ist im Melder integriert.


Produktinformation PI-34.05e Infrarot-Bewegungsmelder IR 250 T LSN (Nov. 97):


Link zu pi_ir_250_t.pdf


—————————————————————————————————————————————————

IR-Beweg.melder IR 150 TN


-Einsatz ab ca. 1995-


Produktinformation PI-34.19 Infrarot-Bewegungsmelder IR 150 TN (Febr. 95):

Link zu pi_ir_150.pdf


—————————————————————————————————————————————————


IR-Beweg.melder IR 160 ME


-Einsatz ab ca. 1997-


Produktinformation PI-34.16 Infrarot-Bewegungsmelder IR 160 ME (Jan. 97):

Link zu pi_ir_160_me.pdf


—————————————————————————————————————————————————

Hochfrequenz-Wechsellichtschranke HFL-102


-eingesetzt ab ca. 1960-


Beschreibung zur Hochfrequenz-Wechsellichtschranke HFL-102:

Link zu hfl-102.pdf


—————————————————————————————————————————————————


Infrarotlichtschranke IS 4


-Einsatz ab ca. 1975-

Hierzu wird noch ein Foto gesucht

Beschreibung zur IR-Lichtschranke IS 4 aus 1975:

Link zu is_4.pdf

———————————————————————————————————————————–

————————————————————————————————————————————


IR-Lichtschranke IS 6.64 / IS 6.65


-Einsatz ab ca. 1998-


Produktinformation PI-34.15 Infrarot-Lichtschranke IS 6.64 / IS 6.65 (April 99):


Link zu pi_is_6.64.pdf


—————————————————————————————————————————————————

IR-Lichtvorhänge



IR-Lichtvorhang


-Einsatz ab ca. 1992-


Produktinformation PI-34.13 Infrarot-Lichtvorhang IRL 15 (Mai 92):

Link zu pi_irl_15.pdf


—————————————————————————————————————————————————


Lichtvorhang, Fa. Telenot


-Einsatz ab ca. 1999-
lichtvorhang.jpgLichtvorhang

————————————————————————————————————————————

Mikrowellen-Detektor MWD


-Einsatz ab ca. 1971-


Ein Foto / Zeichnung des MWD-Gerätes fehlt noch! Wer kann helfen?



Allgemeines:

Der MWD erzeugt aus einem Trichter (Parapolsegment) eine Mikrowellen-Hochfrequenz von 9,35 GHz und empfängt die Reflexion dieser Strahlung über einen Empfänger. Der Empfänger besteht aus einem ähnlichen Trichter und befindet sich neben dem Sendetrichter in einem gemeinsamen Gehäuse.
Für den MWD ist vom Kunden vor der Inbetriebnahme ein Antrag an die OPD (Funkreferat) auf Erteilung einer Genehmigung zur Erfassung von Bewegungsvorgängen zu stellen.
Auf Blatt 6 ist der Antrag, der an die OPD zu stellen ist, abgedruckt.
Jede Bewegung innerhalb des Wirkungsbereiches führt zu einer Änderung der resultierenden Ausgangsspannung (Doppler-Effekt) und wird entsprechend ausgewertet.
Der MWD wird an eine Linie der NR-Nebenmelderzentrale angeschaltet (pro MWD eine Linie).
Die Sicherung mit dem MWD ist eine Großraum-Fallensicherung. Fenster und Türen müssen mit Öffnungskontakten gesichert werden. Außentüren erhalten zusätzlich Riegelkontakte.
Das Gerät ist gegen Öffnen mit einem Deckelkontakt gesichert.
Eine Kontrollampe ist auf der Vorderseite des Gerätes eingebaut, um die Funktion des Gerätes prüfen zu können.
Es ist ein stabilisiertes Netzgerät erforderlich, da die Störspannung nicht größer als 100 mV sein darf.

Produktinformation (T-Teil T7.2.3.3.2.4.3) aus Nov. 1971:

Link zu pi_mwd.pdf

—————————————————————————————————————————————————
