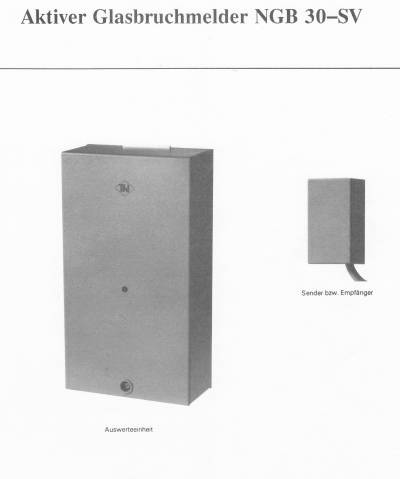

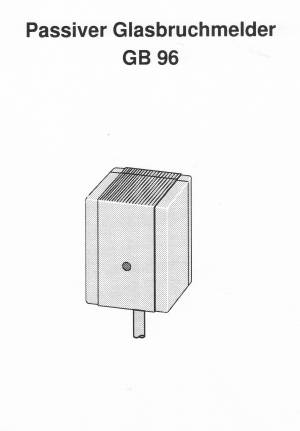

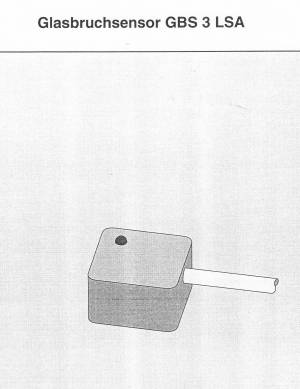

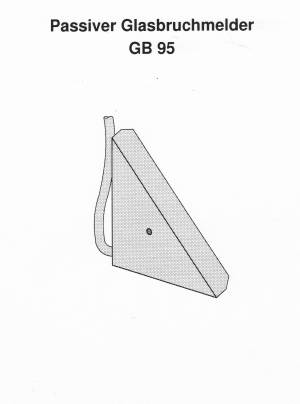

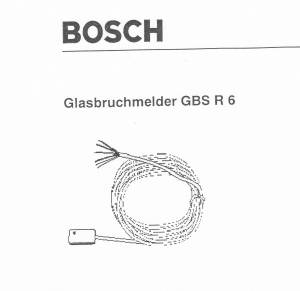

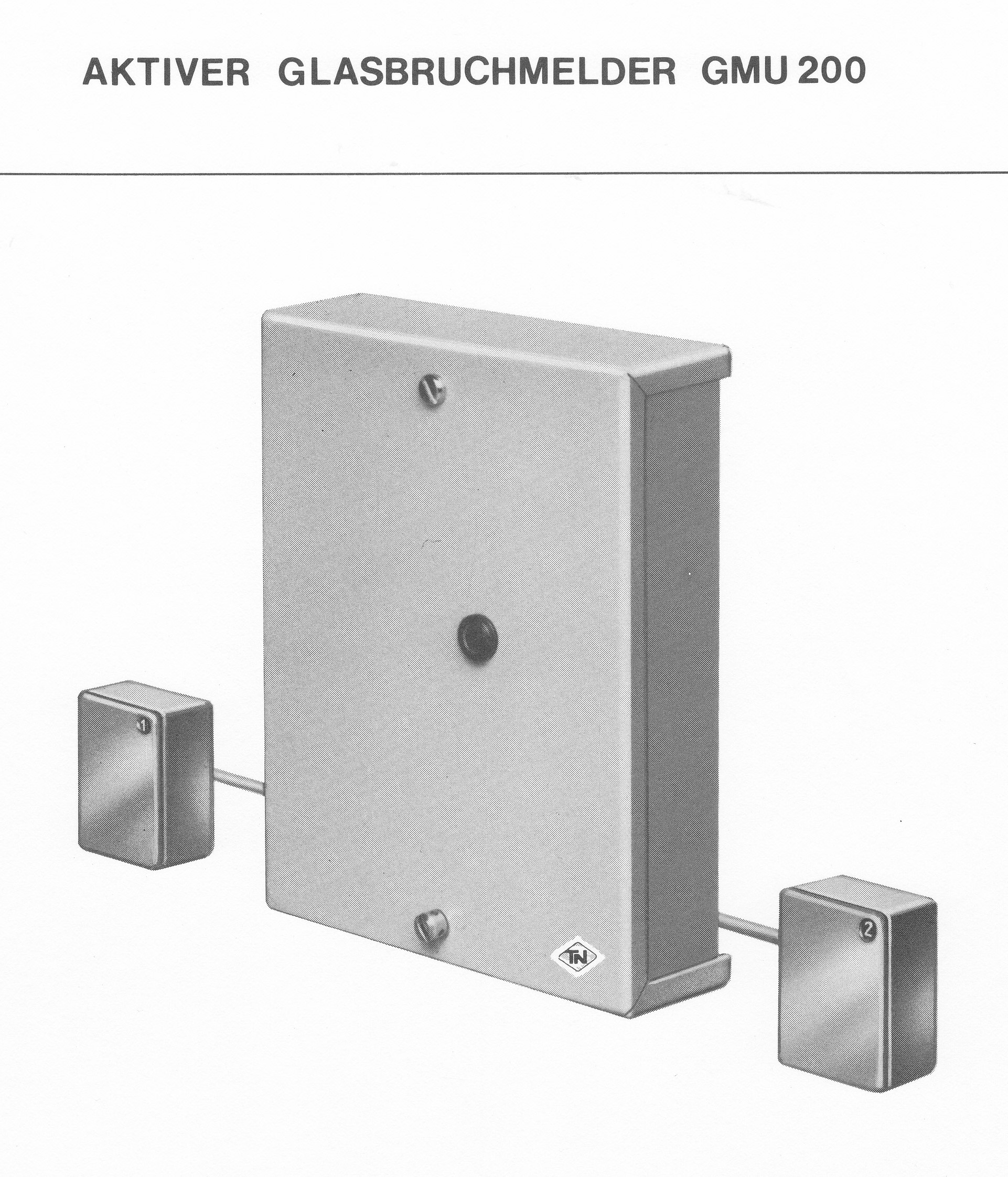

Durchbruchüberwachung

Durchbruchüberwachung

-Einsatz ab ca. 1920-

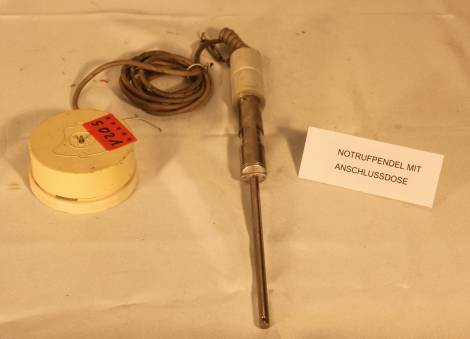

Historisches Notrufpendel

Notrufpendel

Anwendungsbeispiele Pendel aus 1957:

Link zu anwendungen_pendel.pdf

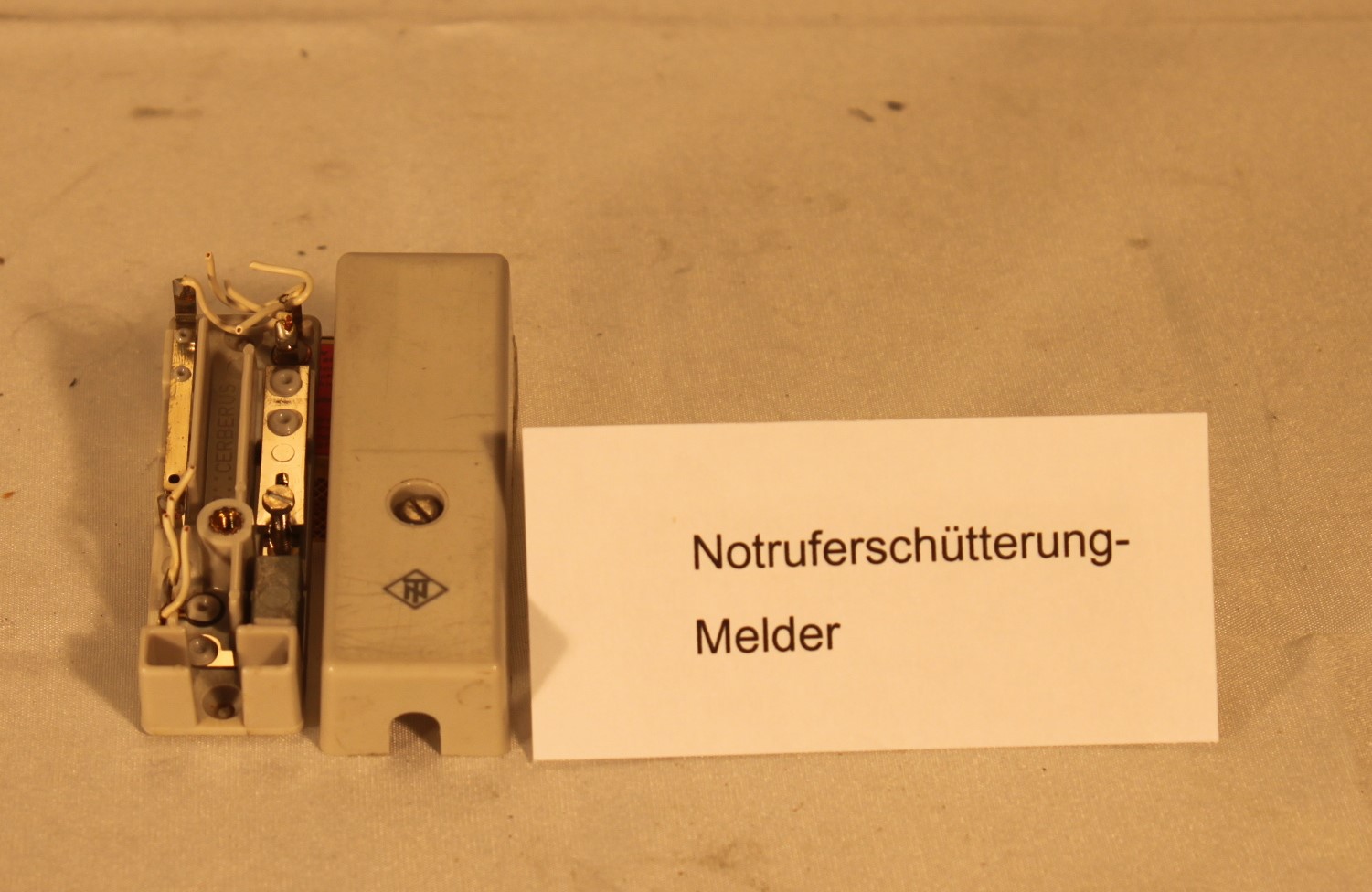

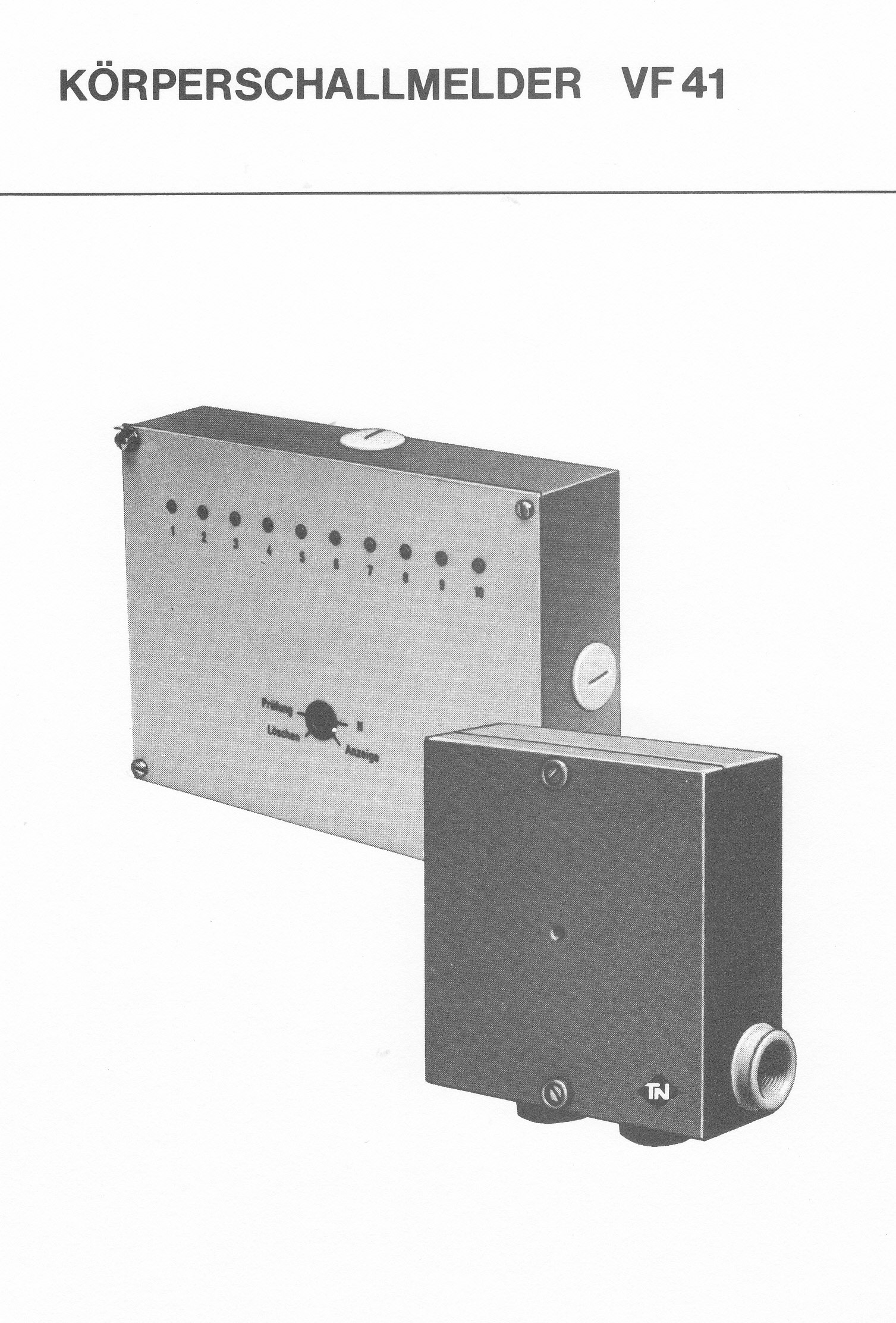

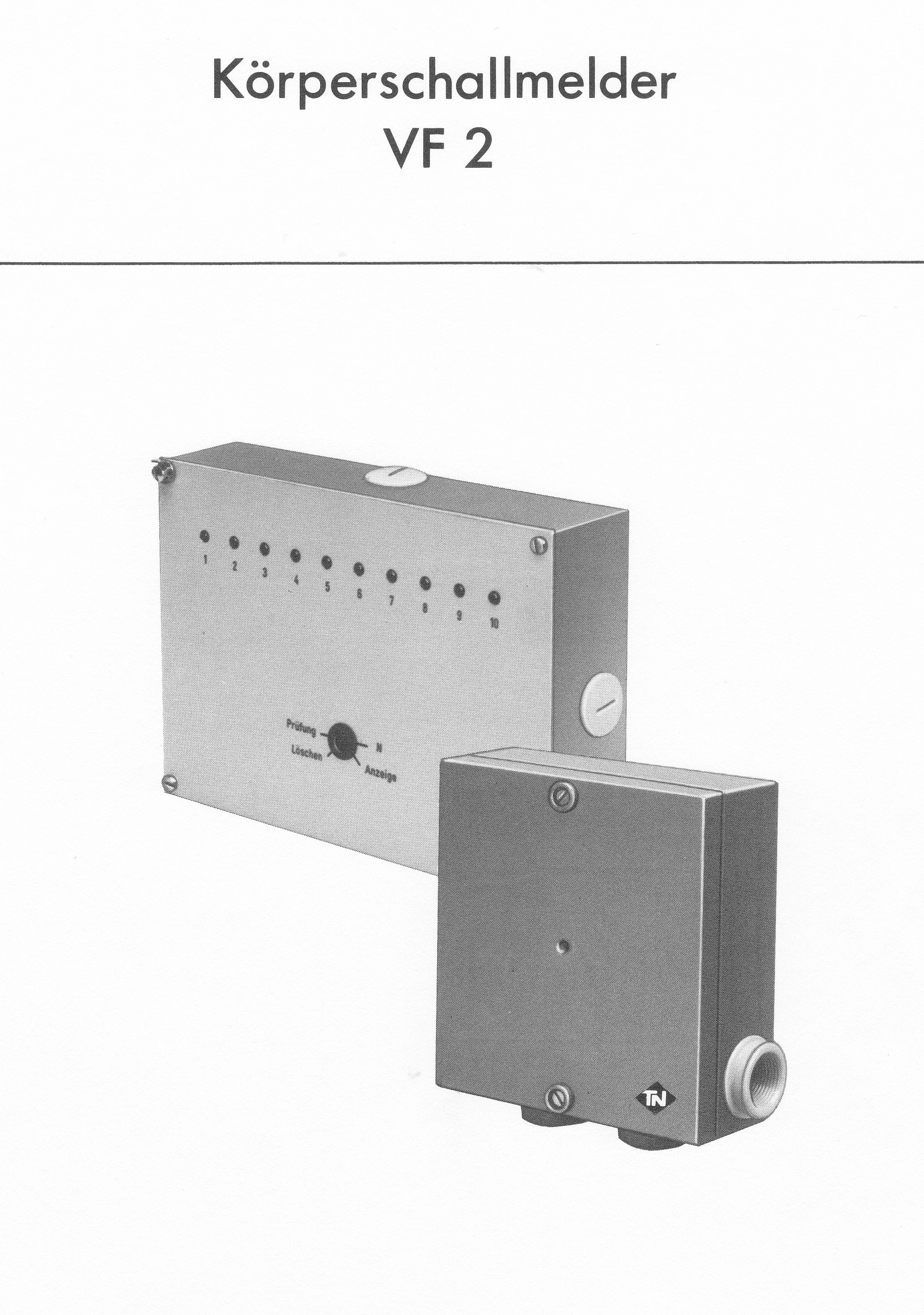

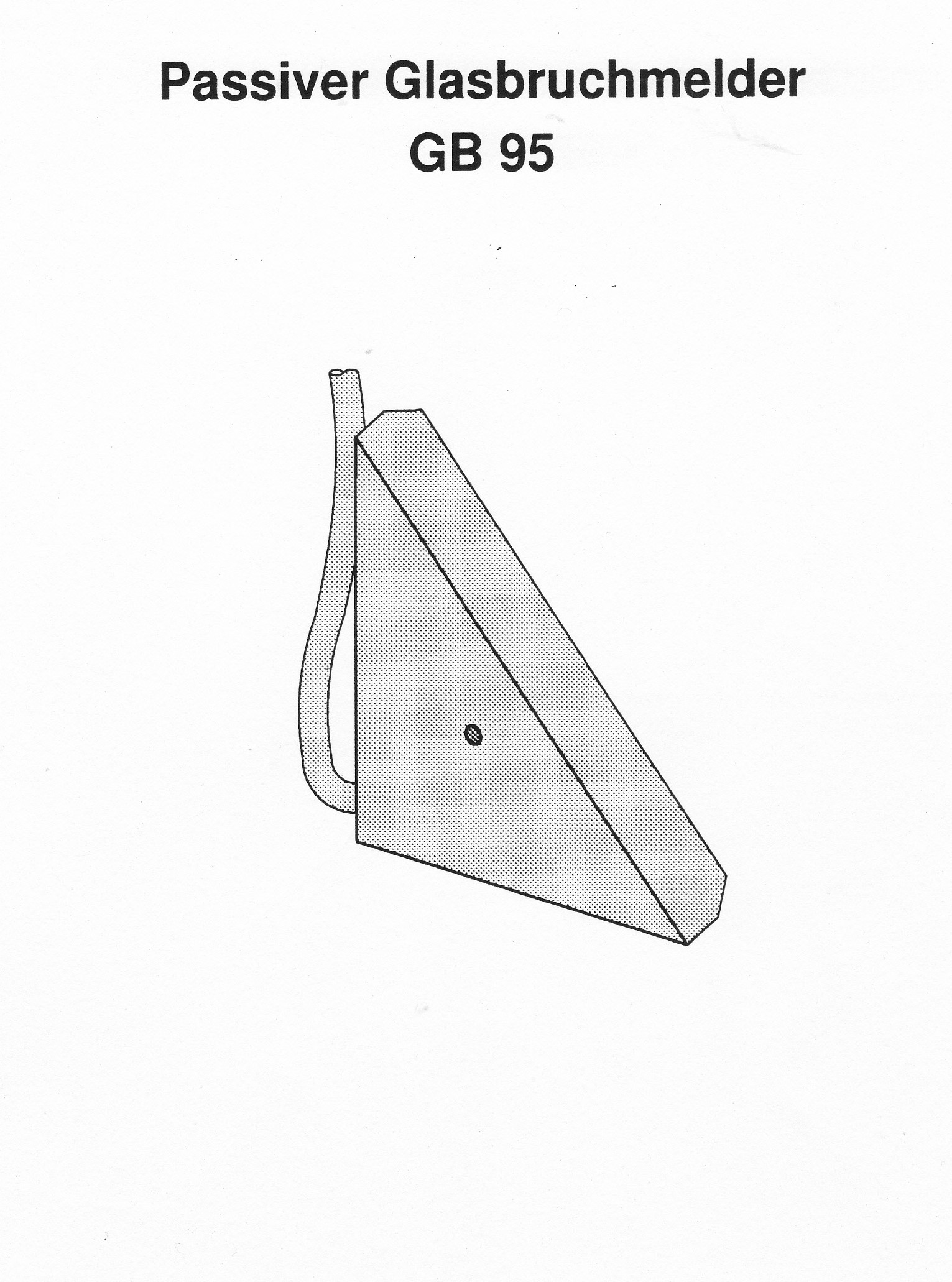

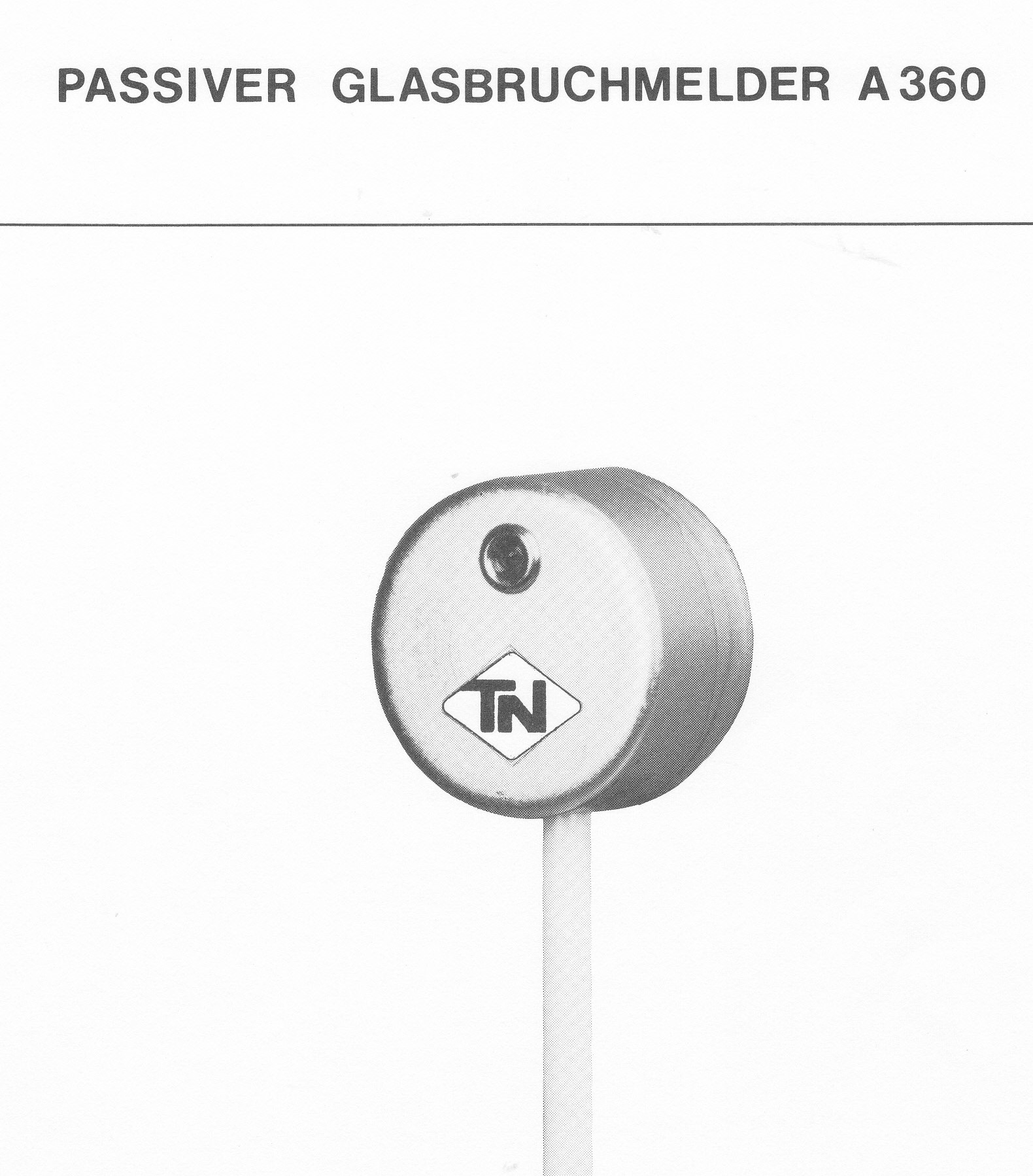

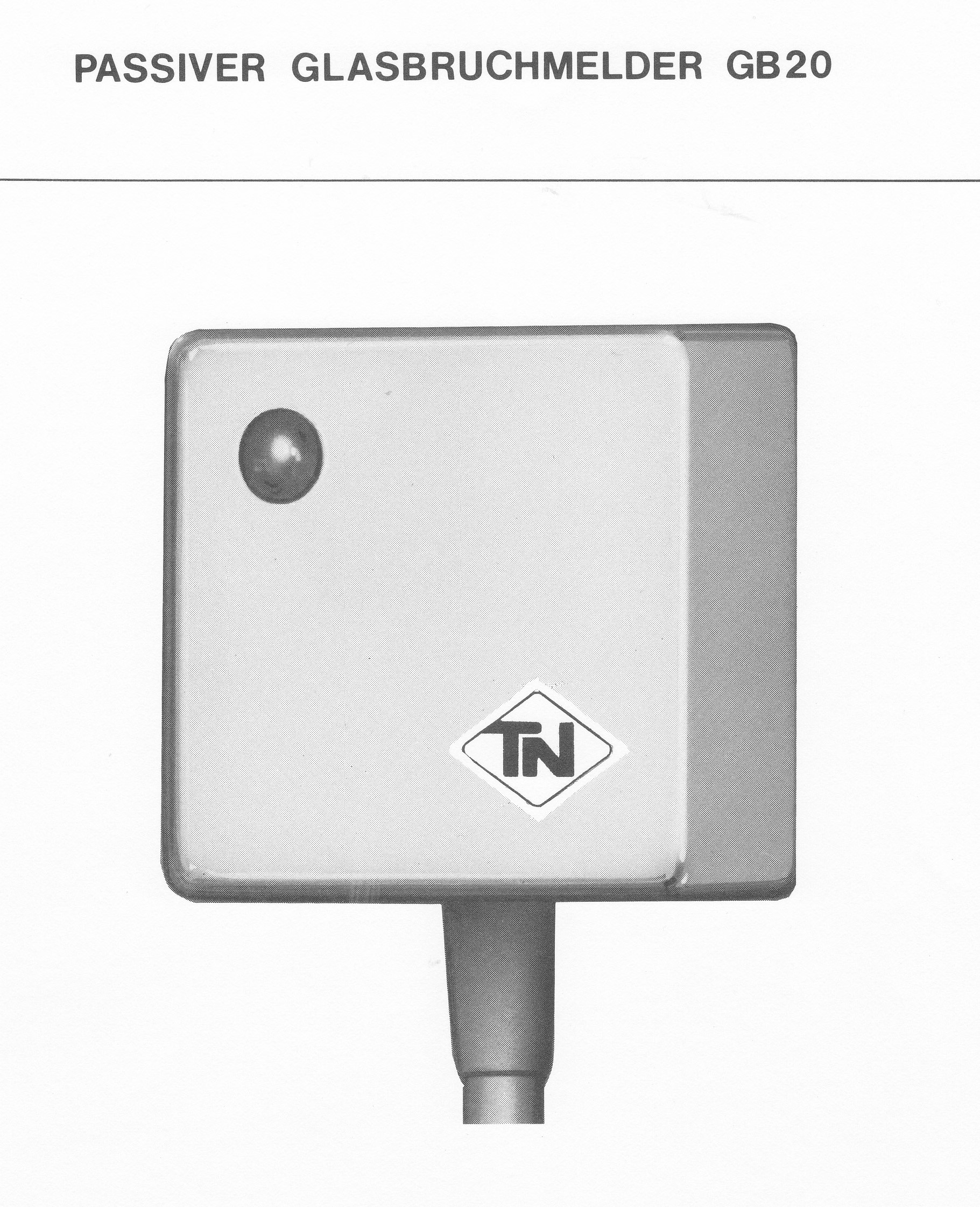

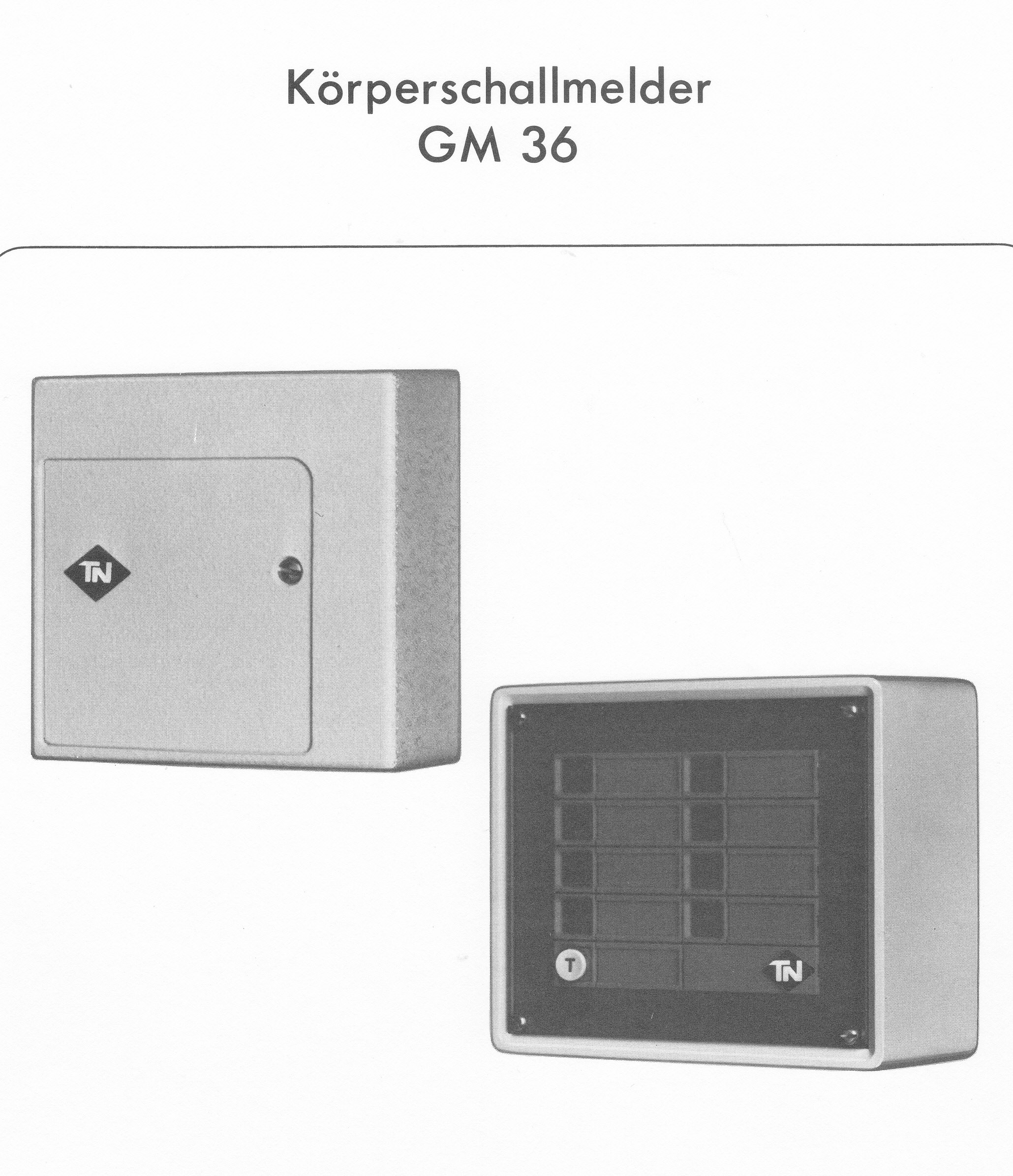

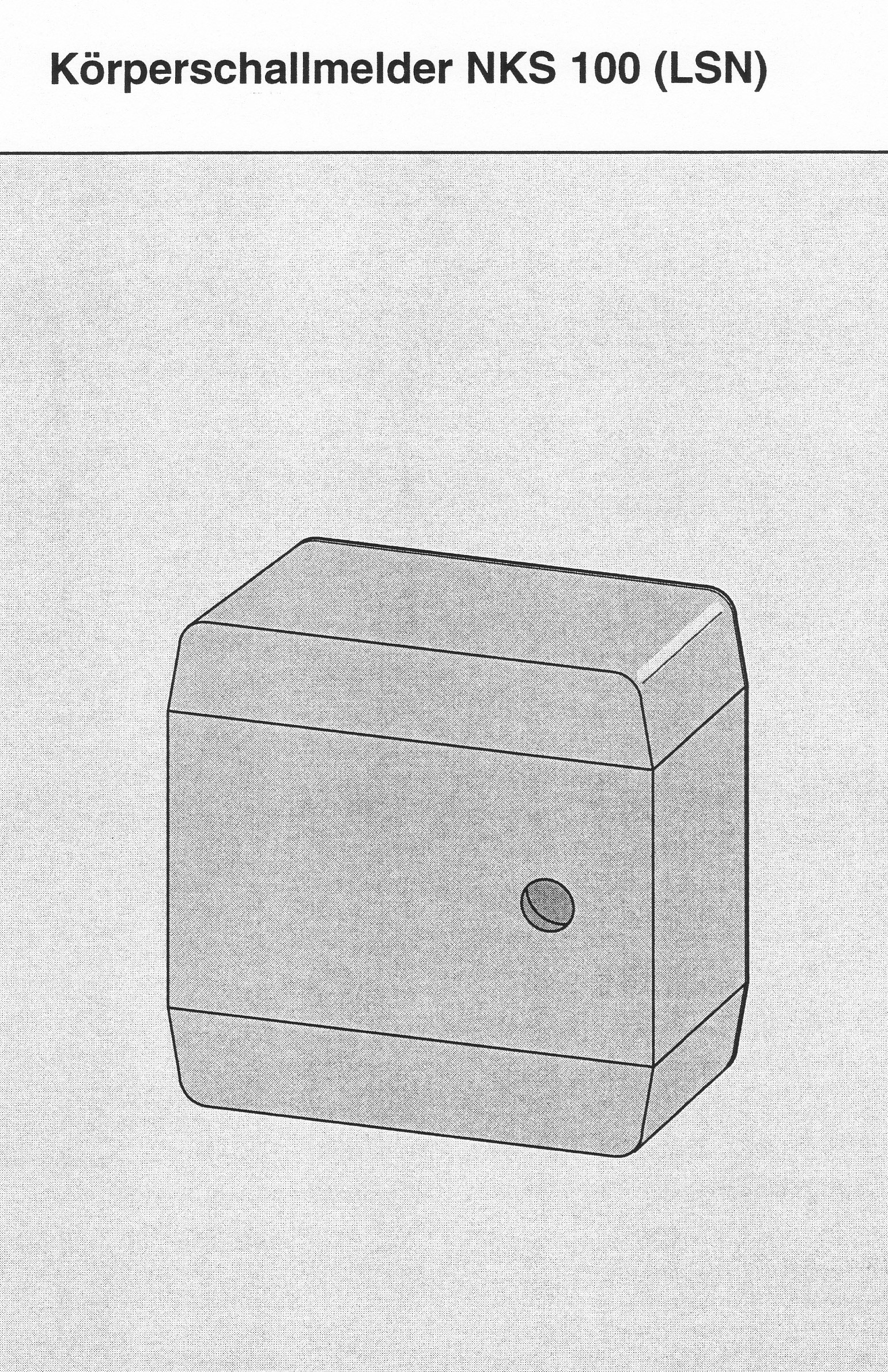

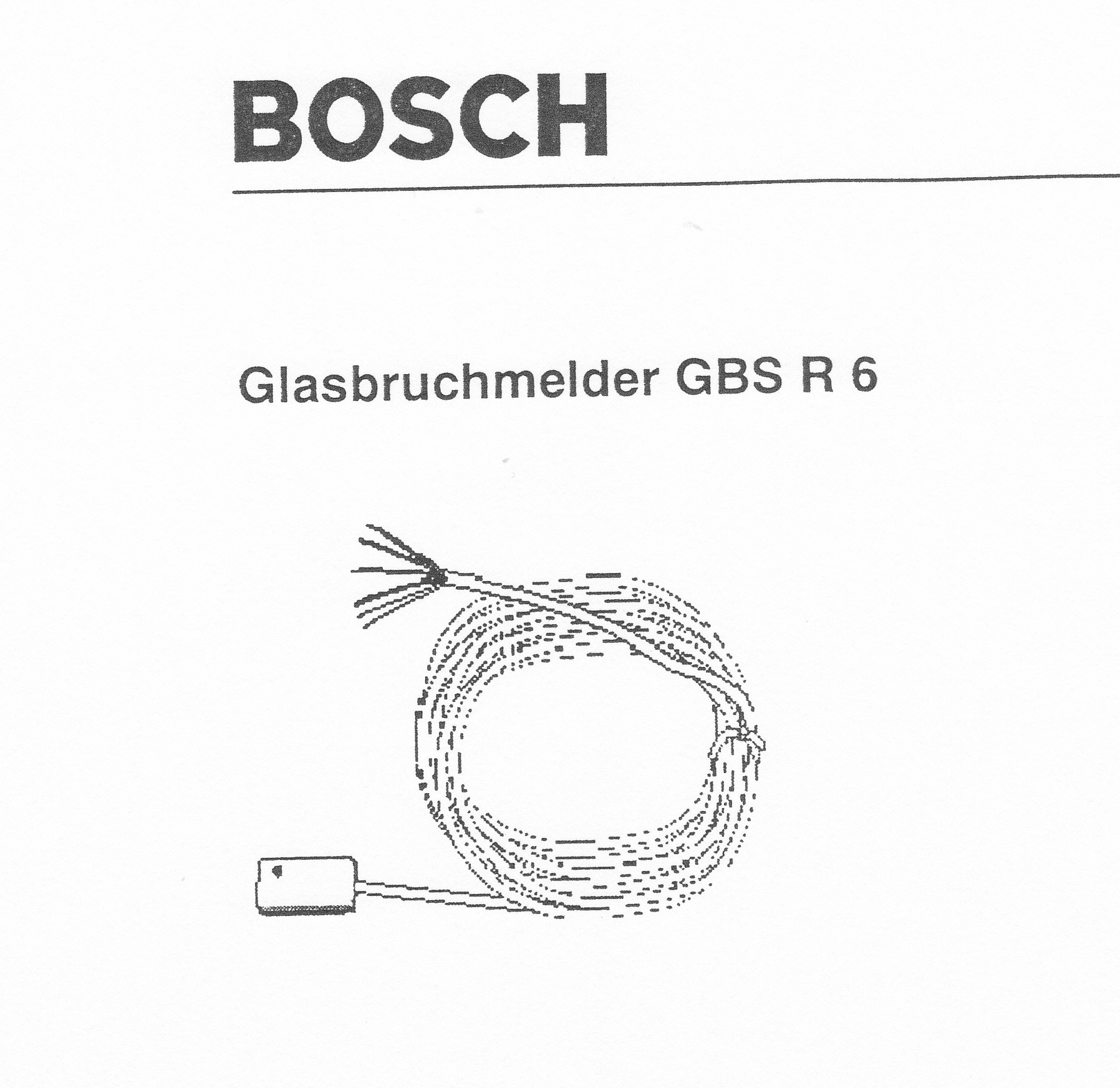

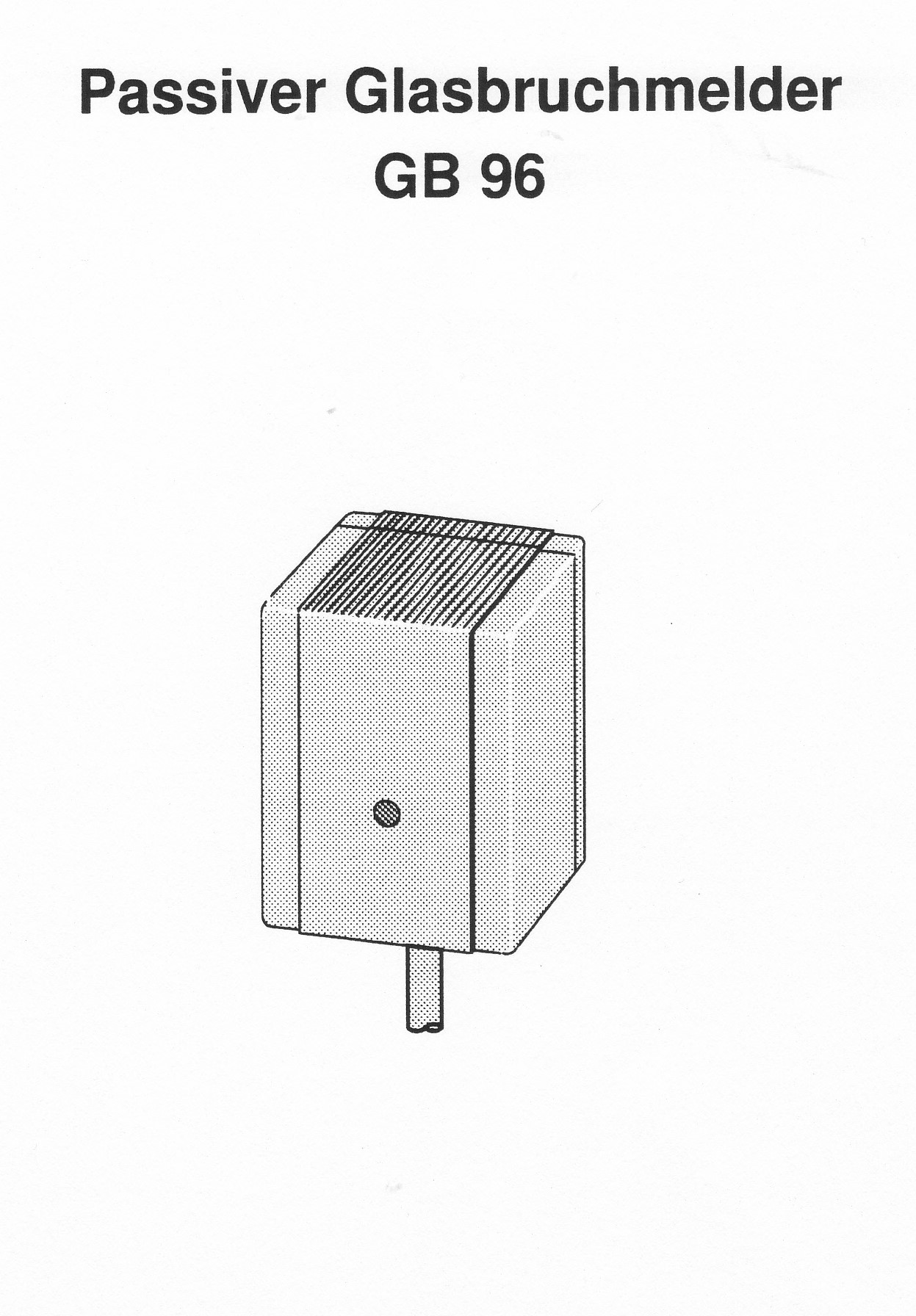

Vibrationskontakte

Der Erschütterungsmelder (Vibrationskontakt) ist ein automatischer
Melder, bei dem eine federnd gelagerte Masse durch Erschütterungen
zum Schwingen gebracht wird, was zur Meldung führt.
Man unterscheidet rein mechanische Melder, welche direkt einen
Kontakt in der Primärleitung betätigen (werden heute nicht mehr
verwendet), und Melder mit elektronischer Auswertung und Alarm-
speicherung.

Erschütterungsmelder dienen der Durchbruchüberwachung von:
- Strukturglasscheiben,
- Verbundglasscheiben,
- mit Folien beklebten Glasscheiben,
- Wänden aus Glasbausteinen sowie Wänden aus Stahl oder Beton.

Quelle: Sicherheitsjahrbuch Secumedia Bücher/Zürich/Ingelheim

Historischer Erschütterungskontakt von Cerberus

Abb. zeigt den Cerberus-Melder aus 1957

Hinweise zum Cerberus-Erschütterungskontakt:
Link zu beschr_cerberus_et.pdf

Erschütterungskontakt aus ca.1970

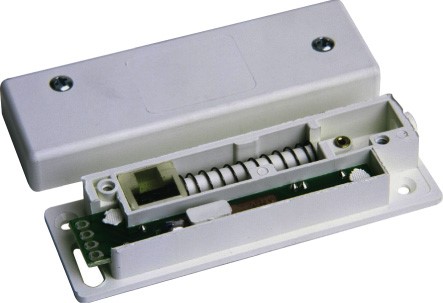

Vibrationskontakt mechanisch mit Deckelkontakt

Erschütterungsmelder Viper Plus

Produktinformation PI-34.40a Erschütterungsmelder Viper Plus (Mai 97):

Link zu pi_viper.pdf

Hinweis zu den Erschütterungsmeldern (VK):
Die Auslösezeit beim rein mechanischen VK betrug zwischen 8ms und 12ms. Die späteren prozessorgesteuerten Alarmzentralen konnten wg. ihrer umlaufenden Melderabfragen diese schnelle Zeiten nur durch Zufall erfassen. Deshalb war es nötig, die Auslösezeit elektronisch zu verlängern. Beim Viper wurden daraus ca. 8s. Ferner wurde beim Viper ein Alarmspeicher mit LED (Erst-/Folgealarmspeicherung) realisiert. Im Gegensatz zum reinen mech. VK, konnte damit eine Einzelidentifikation des Melders innerhalb der Meldergruppe erreicht werden.

—————————————————————————————————————————————————

Übergangskontakte

-Einsatz seit ca. 1970-

Übergangskontakte dienen der Stromübertragung zu Meldern auf beweglichen Teilen wie Türen und Fenstern. Hauptanwendungsfall war die Schiebe-Terrassentür oder auch zu öffnende Oberlichter.
Schon früh kamen Vorläufer der unten gezeigten Stößelkontakte zum Einsatz. Die Kontakte und Druckfedern bestanden aus VA-Stahl, bildeten aber nach einiger Zeit Übergangswiderstände und waren deshalb sehr reinigungsintensiv. Bei späteren Zentralen (geringe Linienströme) führten diese Übergangswiderstände vermehrt zu Störungen. Die moderne Version (Stößelkontakte) hatte vergoldete Kontaktkuppen, welche bessere Übertragungseigenschaften besaßen.

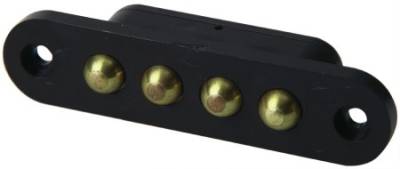

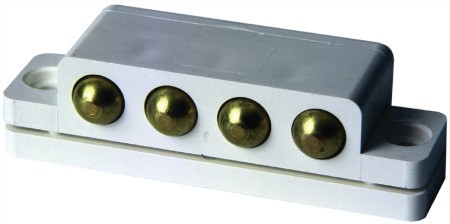

Abb. zeigt einen Übergangskontakt (Stößelkontakt) Aufbau-Version

Abb. zeigt einen Übergangskontakt (Stößelkontakt) Einbau-Version

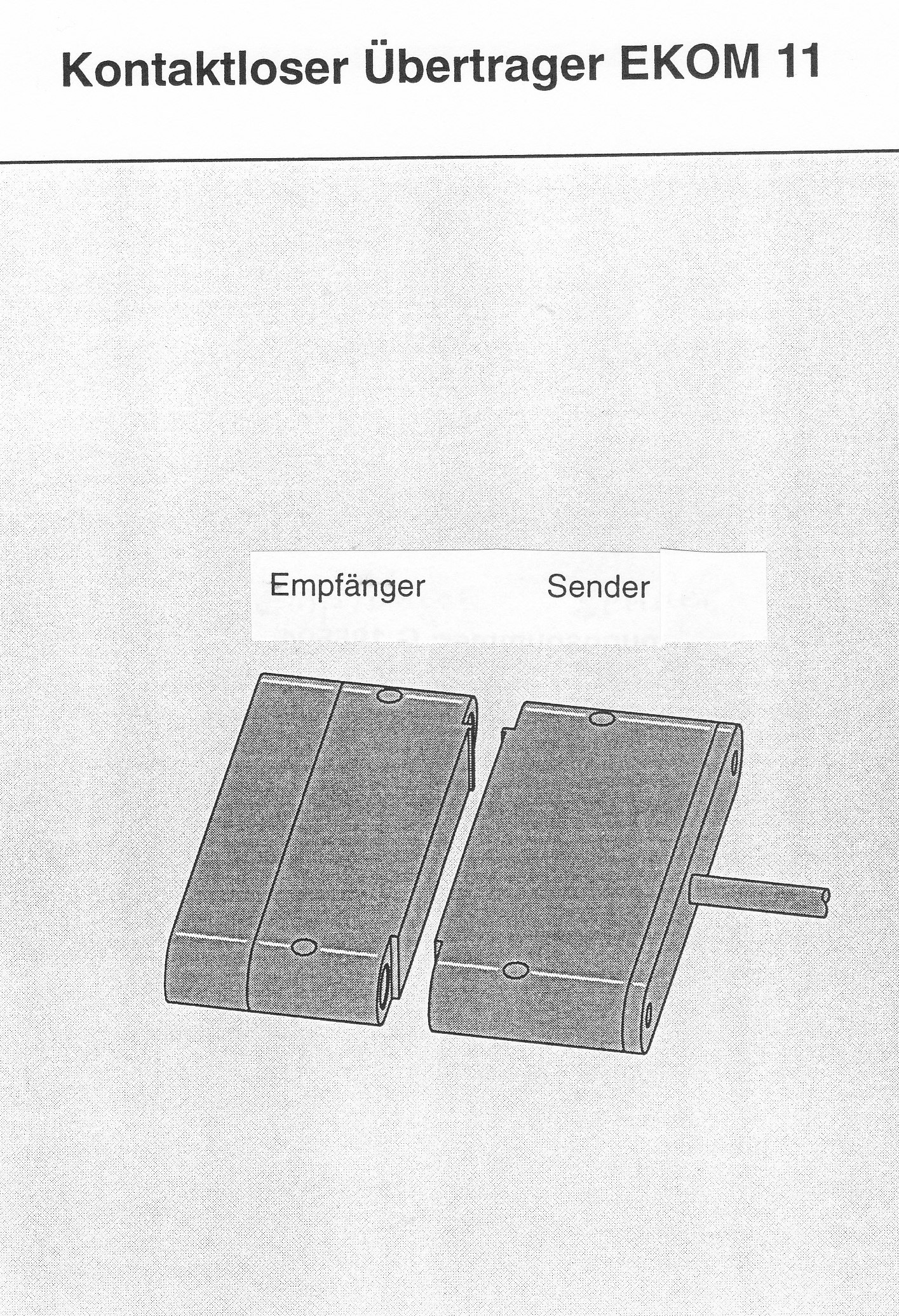

Nachfolgend der moderne elektronische Übergangskontakt EKOM:

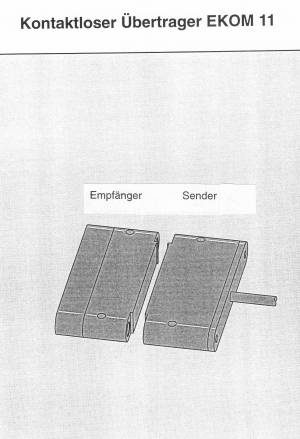

Produktinformation PI-34.48a Kontaktloser Übertrager EKOM 11 (Juni 97):

Link zu pi_viper.pdf
—————————————————————————————————————————————————

Fadenzugkontakt

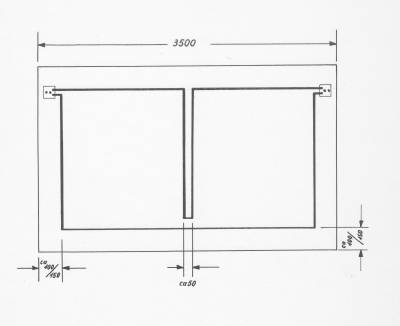

Obiges Bild aus ca. 1960 zeigt ein typische Überwachungsbeispiel für einen Fadenzugmelder.
Der Melder konnte überall da verwendet werden, wo andere Melderarten -z.B. Bewegungsmelder-
wegen Falschalarmgefahr (Zugluft) nicht eingesetzt werden konnten.
Ein weiteres Beispiel wäre die Absicherung von Lüftungskanälen. Durch Einsatz mehrerer Melder, Umlenkrollen und Verringerung der Seilabstände konnte sogar eine Durchgriffsüberwachung erreicht werden.

Drahtabstände bei Überwachung auf:
Durchstieg: 100 mm
Durchgriff: 40 mm

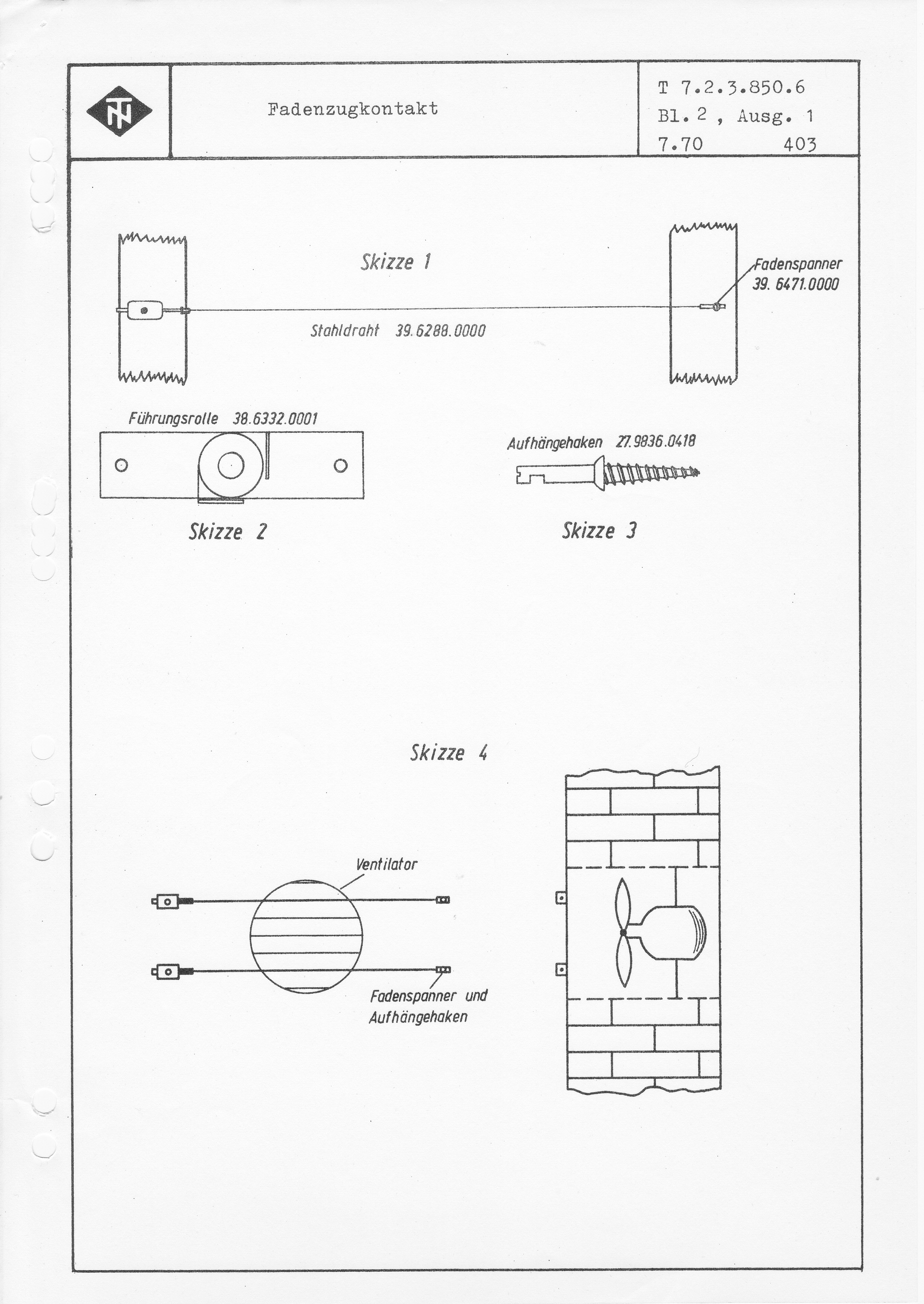

Historische Montageanweisung für Fadenzugkontakte:

Link zu fadenzug_montage.pdf

Bild zeigt eine moderne Ausführung eines Fadenzugkontaktes (ohne Spanner und Umlenkrollen)

———————————————————————————————————————————————-

Feste Bespannung

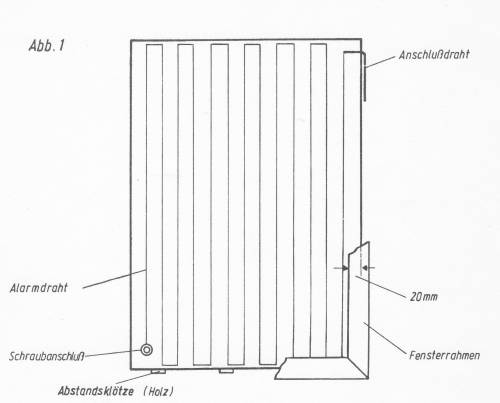

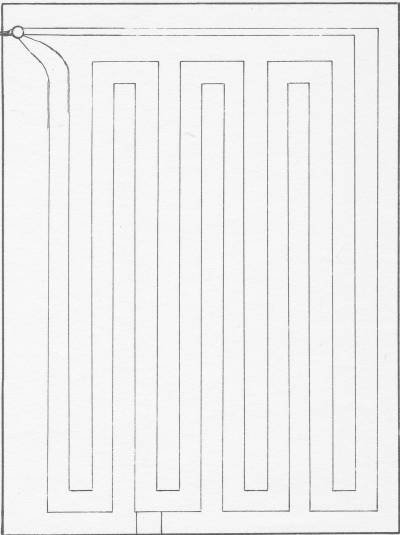

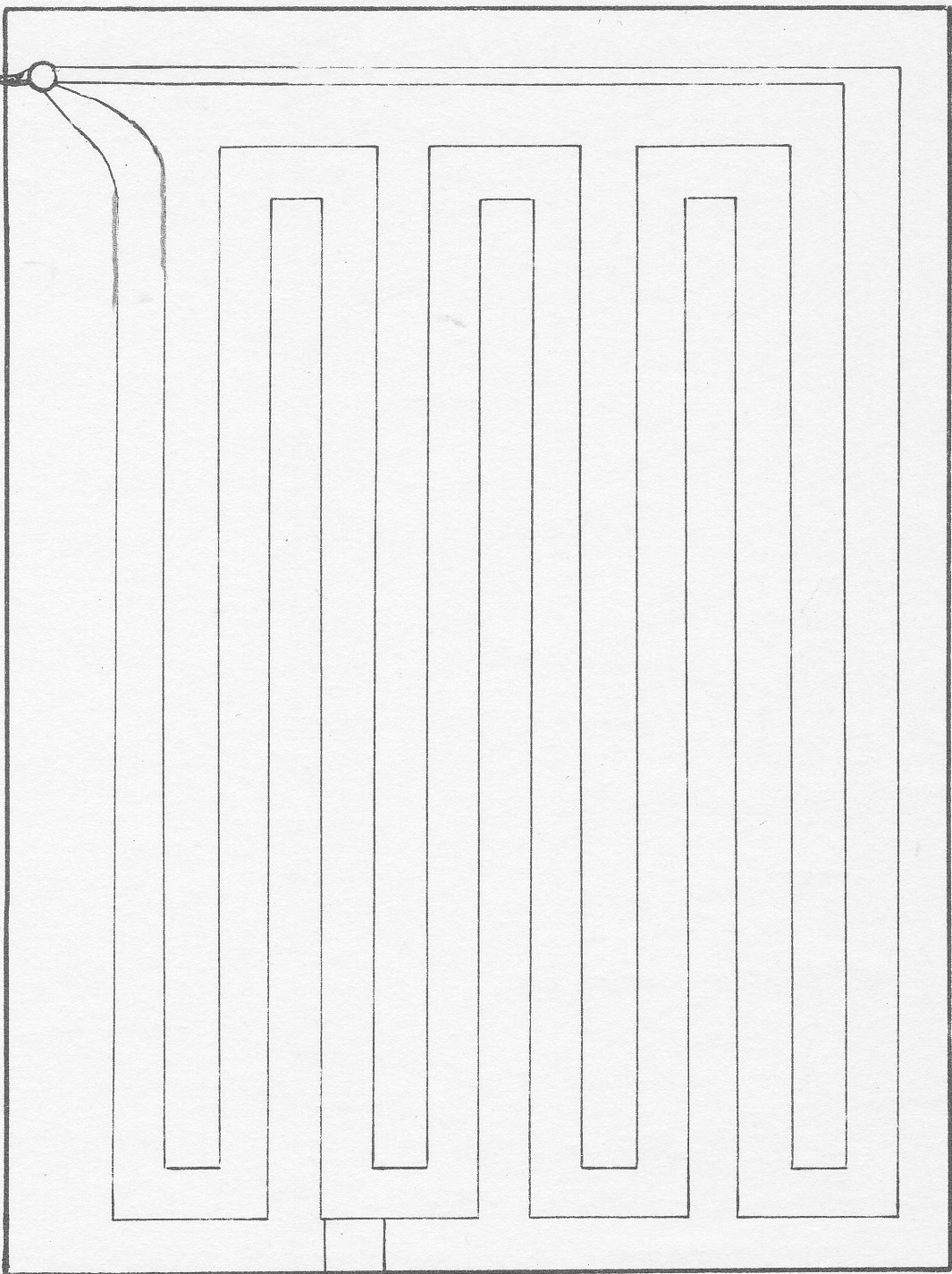

Bild zeigt eine Sperrholzplatte mit Drahteinlage als Flächenüberwachung

Montageanweisung für feste Bespannung aus 1959:
Link zu feste_besp.pdf

—————————————————————————————————————————————————

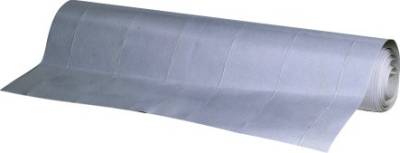

Alarmdrahttapete

Hinweise zur Sicherung mit Alarmdrahttapete (ca. 1960):
Link zu hinw._al_dr_tapet.pdf

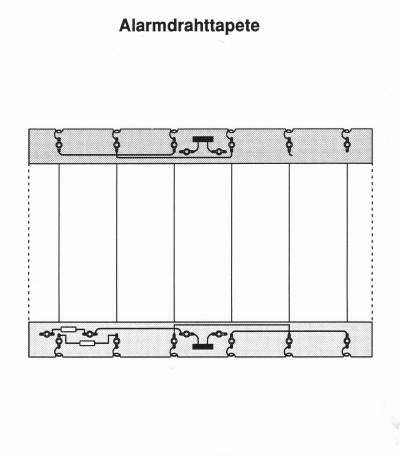

Produktinformation PI-34.47b Alarmdrahttapete (Juli 95):

Link zu pi_tapete.pdf
—————————————————————————————————————————————————

Foliensicherung

Die Foliensicherung war der Vorläufer der Scheibensicherung.

Bild zeigt das Prinzip einer Scheibensicherung mit Folie

Beschreibung zur Foliensicherung aus 1965:
Link zu hinw._fol_si.pdf

Nachfolgend die erst 1995 entstandene Produktinformation über die Foliensicherung.

Produktinformation PI - 34.47a Folienüberwachung ( Juli 95 ):

Link zu pi_folie.pdf

—————————————————————————————————————————————————

Verbundsicherheitsglas mit Alarmdrahteinlage

Bild zeigt das Prinzip einer Scheibensicherung mit Alarmglas

Beschreibung zum Alarmglasanschluss aus ca. 1958:
Link zu hinw._alarmdraht.pdf

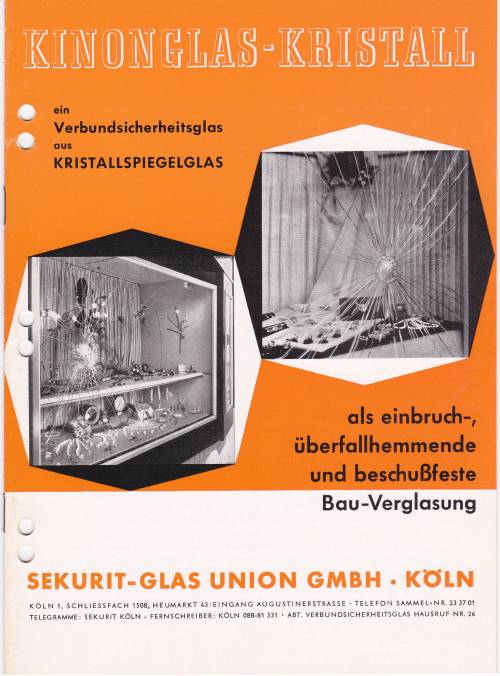

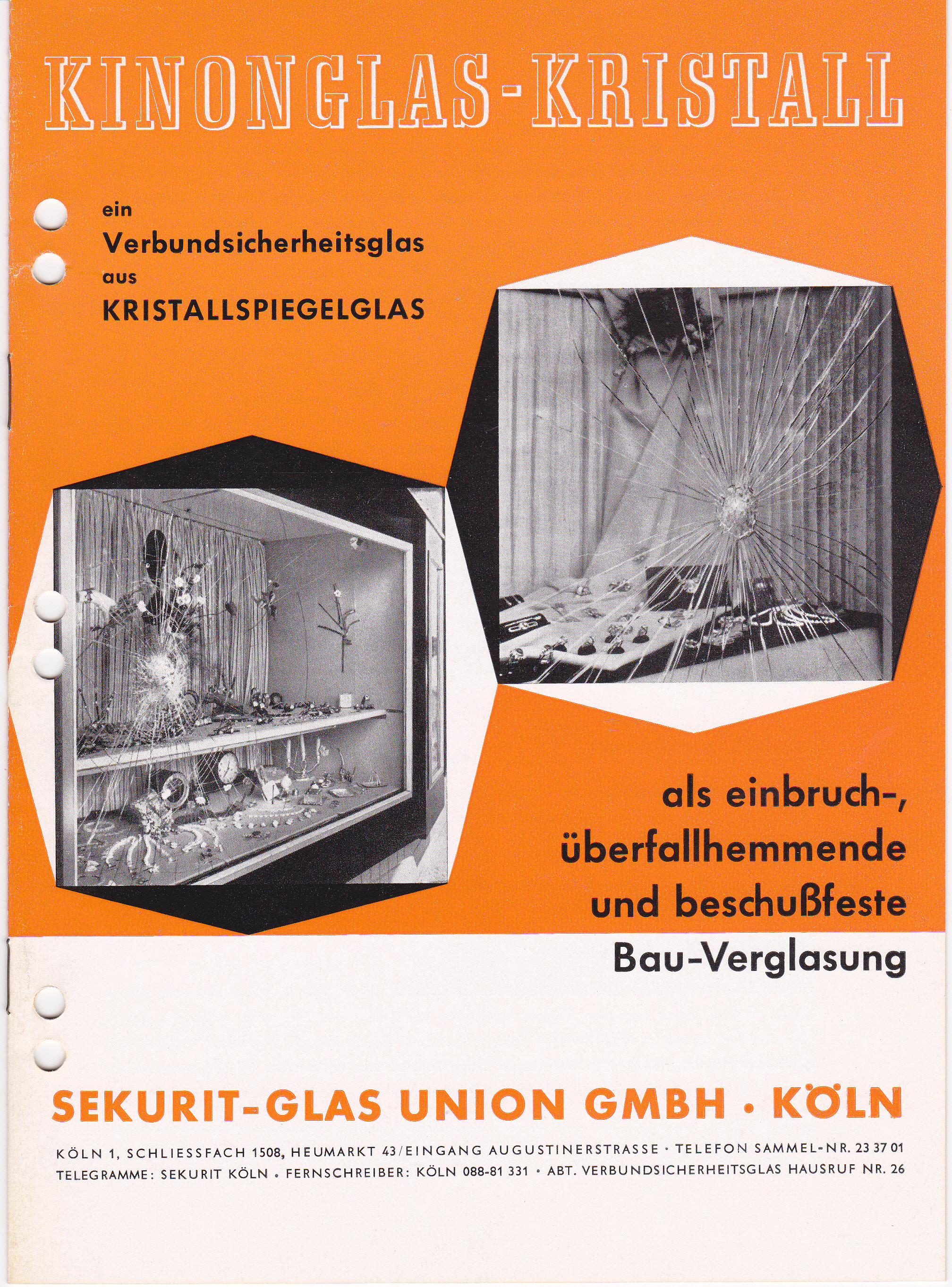

Prospekt von Sekurit-Glas Union gmbH Köln - Sicherheitsglas Kinon

Link zu kinon-glas.pdf

—————————————————————————————————————————————————

Einscheibensicherheitsglas mit Alarmspinne

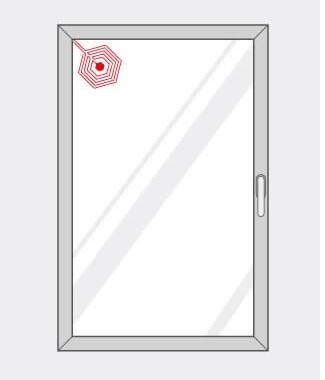

Bild zeigt das Prinzip einer Scheibensicherung mit Alarmspinne

Als ESG mit Alarmspinne werden bezeichnet:
Einscheiben-Sicherheits-Gläser, bei denen in der oberen Ecke der Scheibe eine elektrische Leiterschleife eingebrannt wurde. Bei Zerstörung wird durch das Bruchbild dieser vorgespannten Gläser die Schleife unterbrochen und der Alarm ausgelöst.
