GVIT

-Einsatz ab ca. 1958-

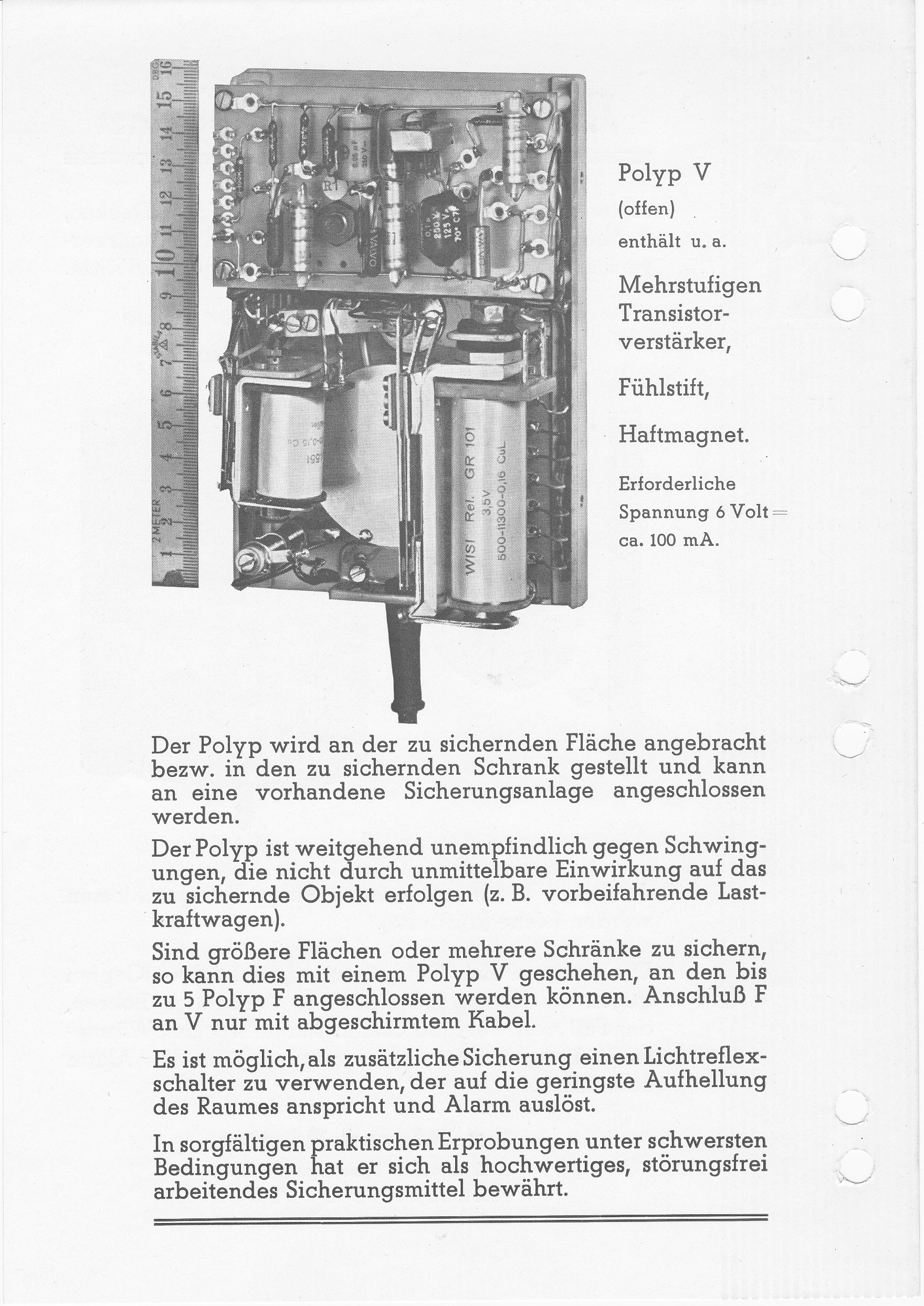

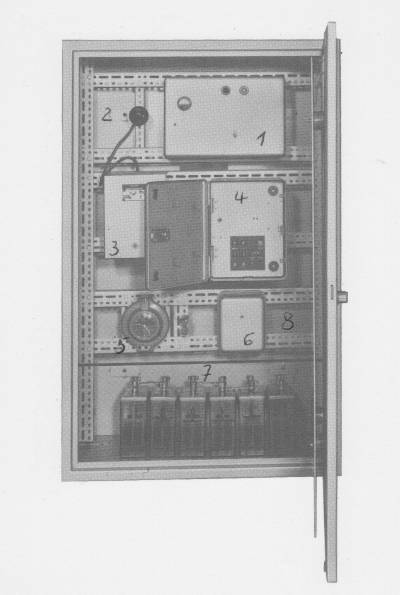

EMC-gesicherter VS-Geräteschrank aus 1968

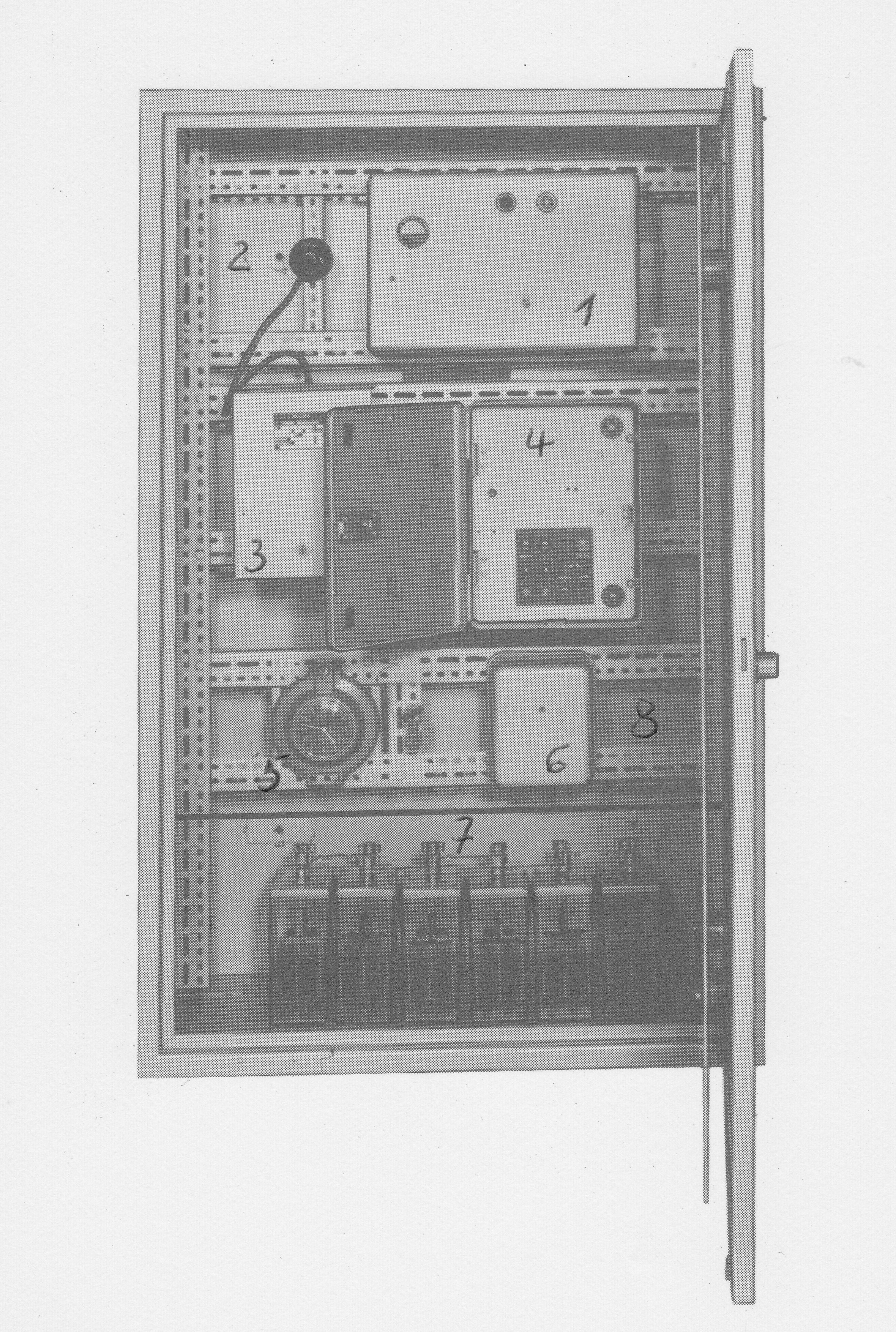

- 1: EMC I- oder EMC II- Gerät (Rode Melder, Hamburg)
- 2: Steckdose 220 V (im Schrank eingebaut)
- 3: Gleichrichter 12 V / 3 A
- 4: NR-Nebenmelderzentrale bis 6 Linien
- 5: Kienzle Zeitschreiber (Registr. Scharf / Unscharf)
- 6: Hauptmelder
- 7: Batterie bis 19 Ah
- 8: Platz für Verteiler B 85/1 oder größer

Link zu projektier._emc-anlagen.pdf

———————————————————————————————————————————————–

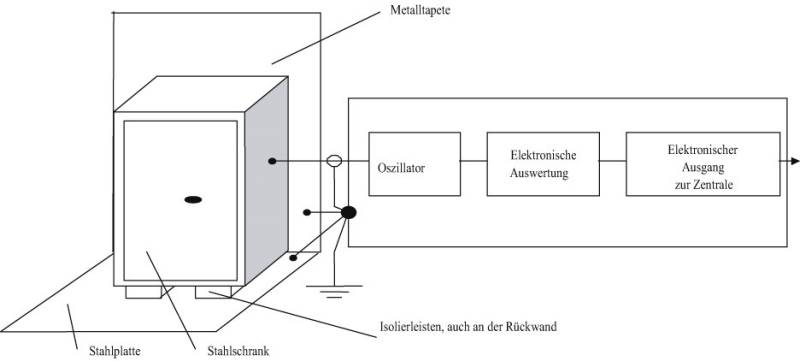

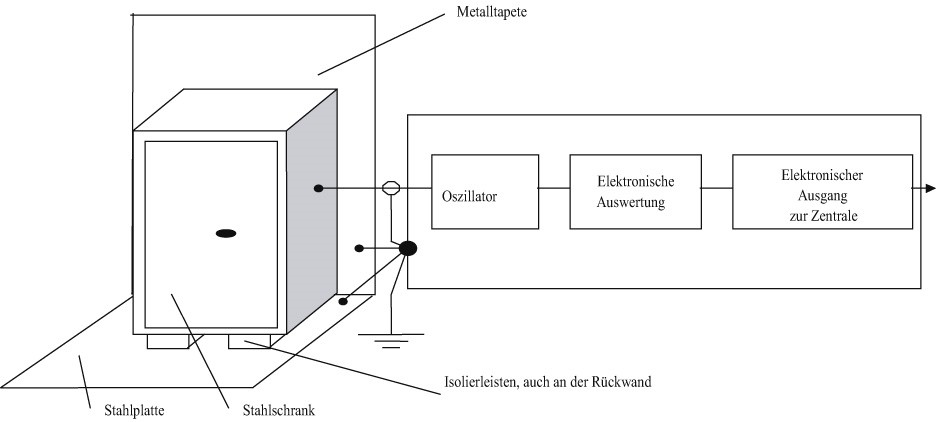

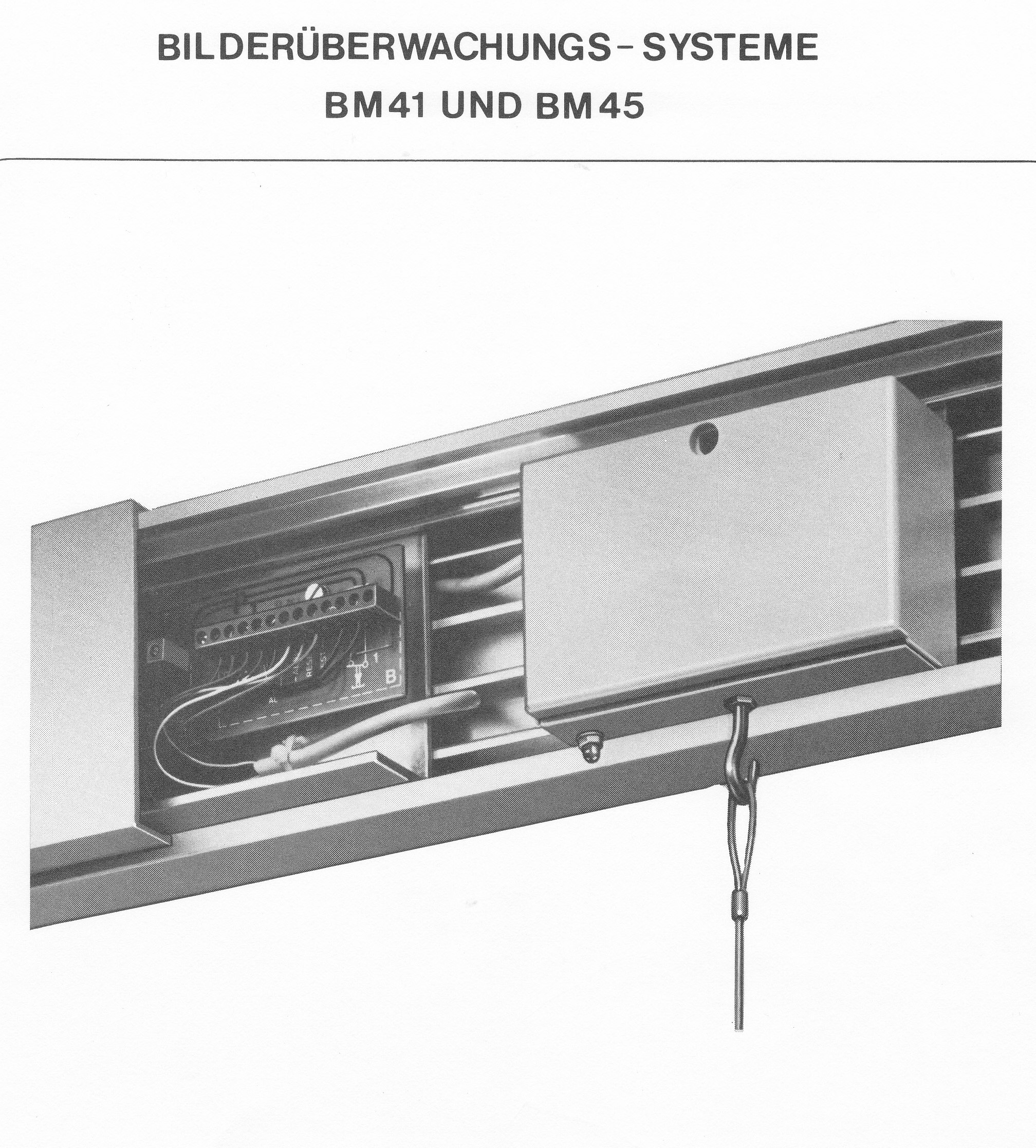

Prinzip einer Objektüberwachung mittels EMC

Link zu beschr_emciii.pdf

—————————————————————————————————————————————–

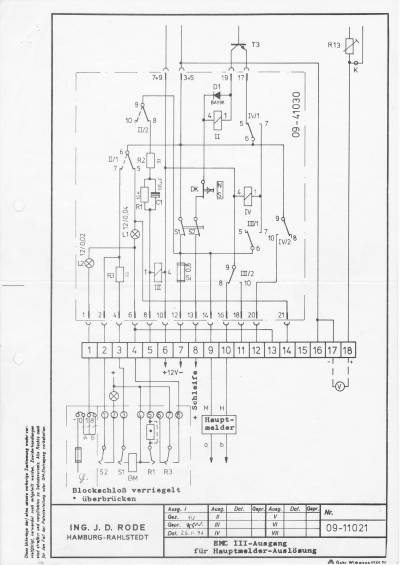

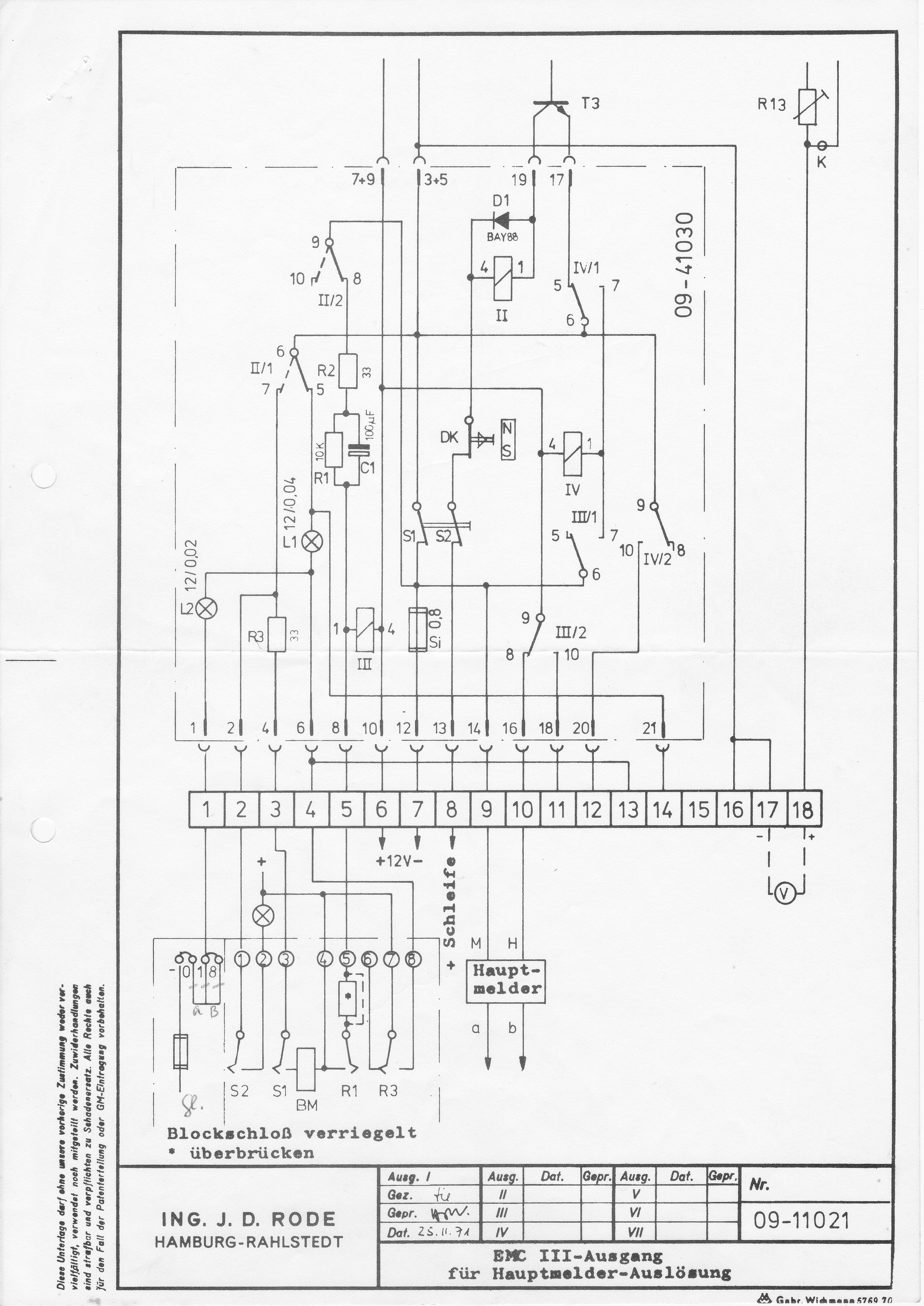

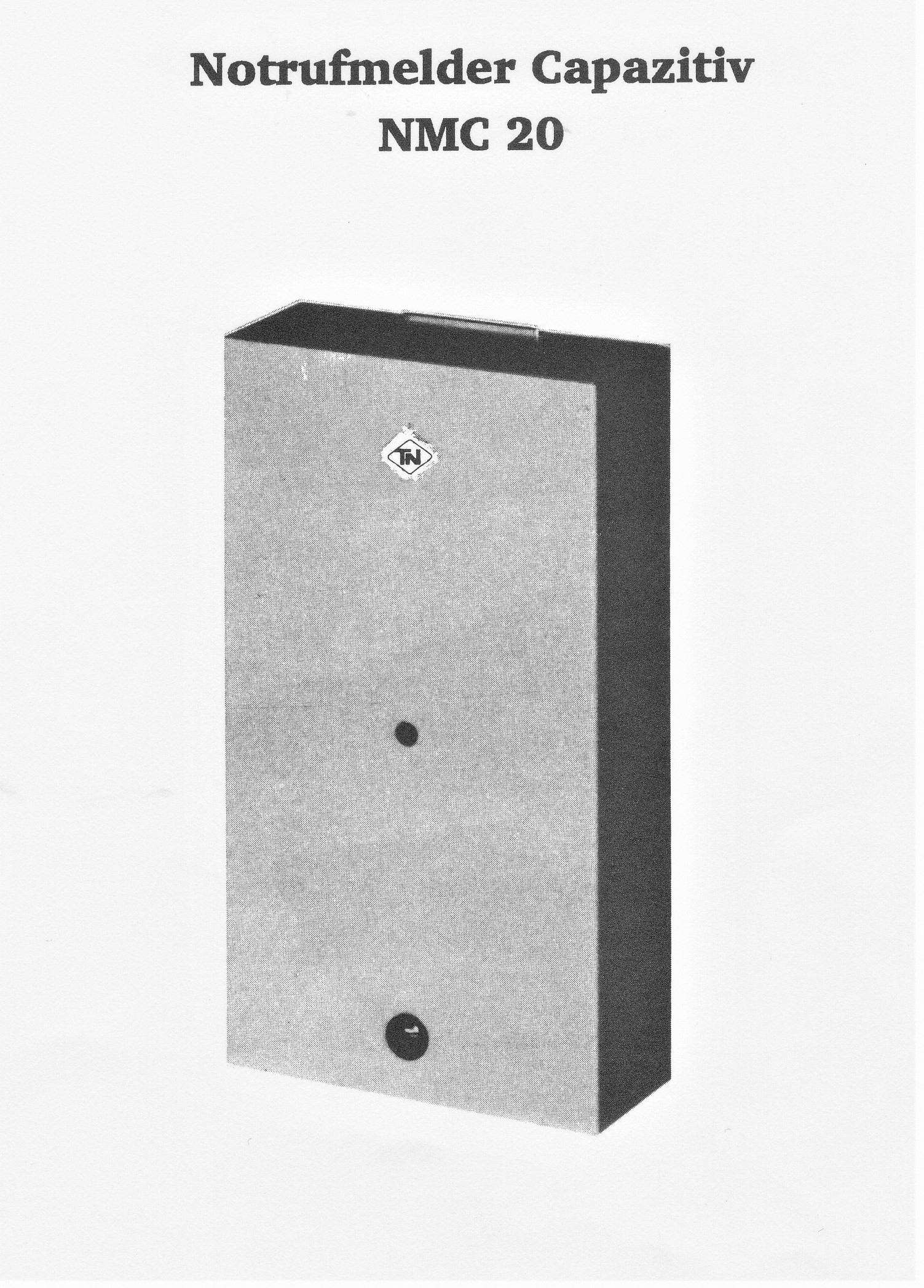

Link zu pi_nmc_20.pdf


————————————————————————————————————————————————–

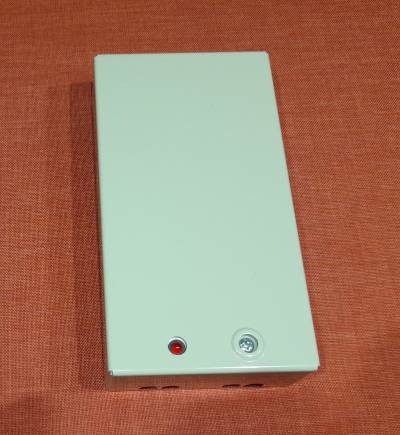

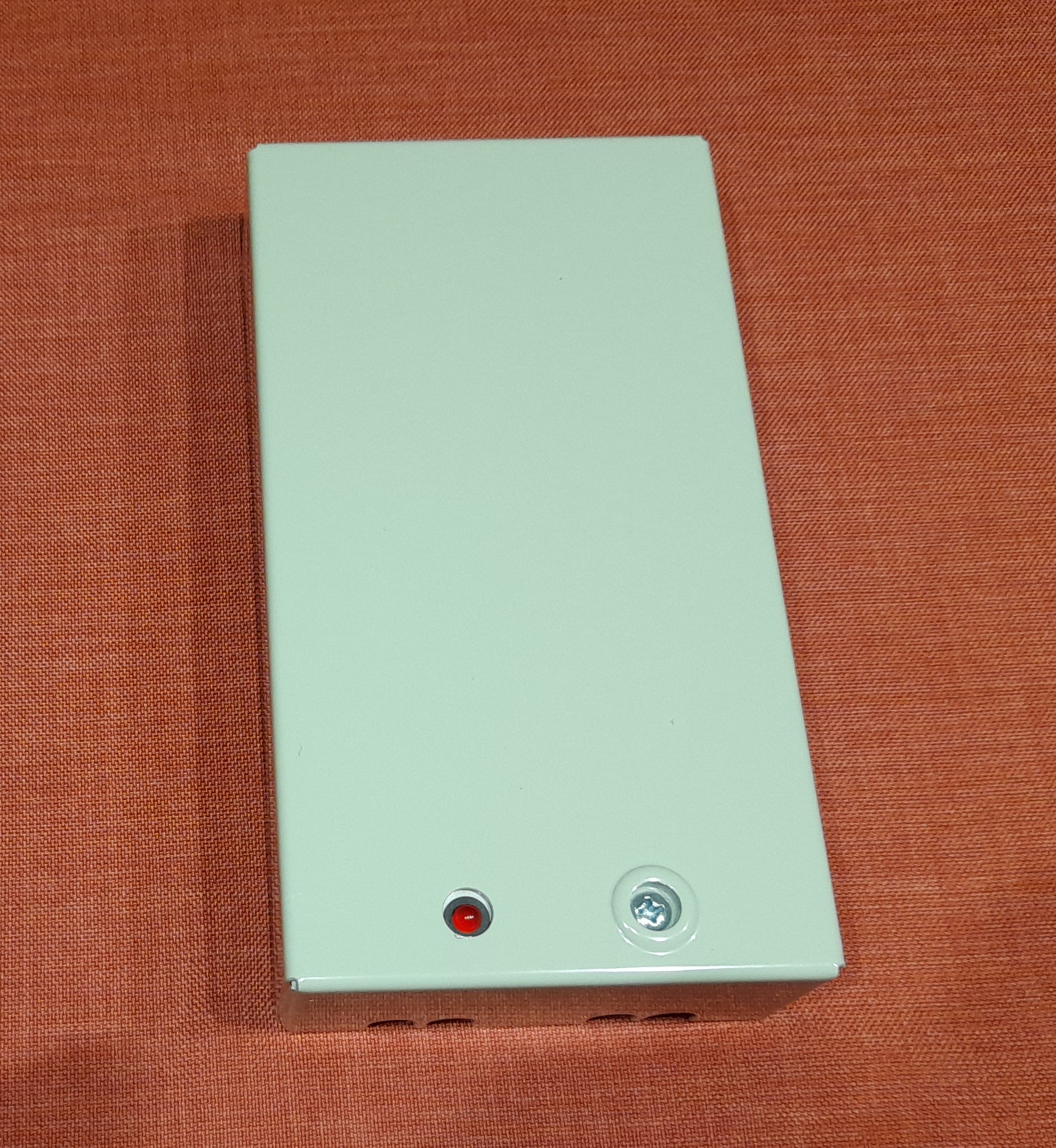

EMC V

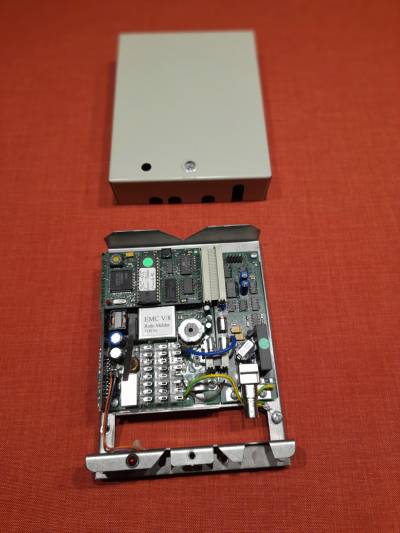

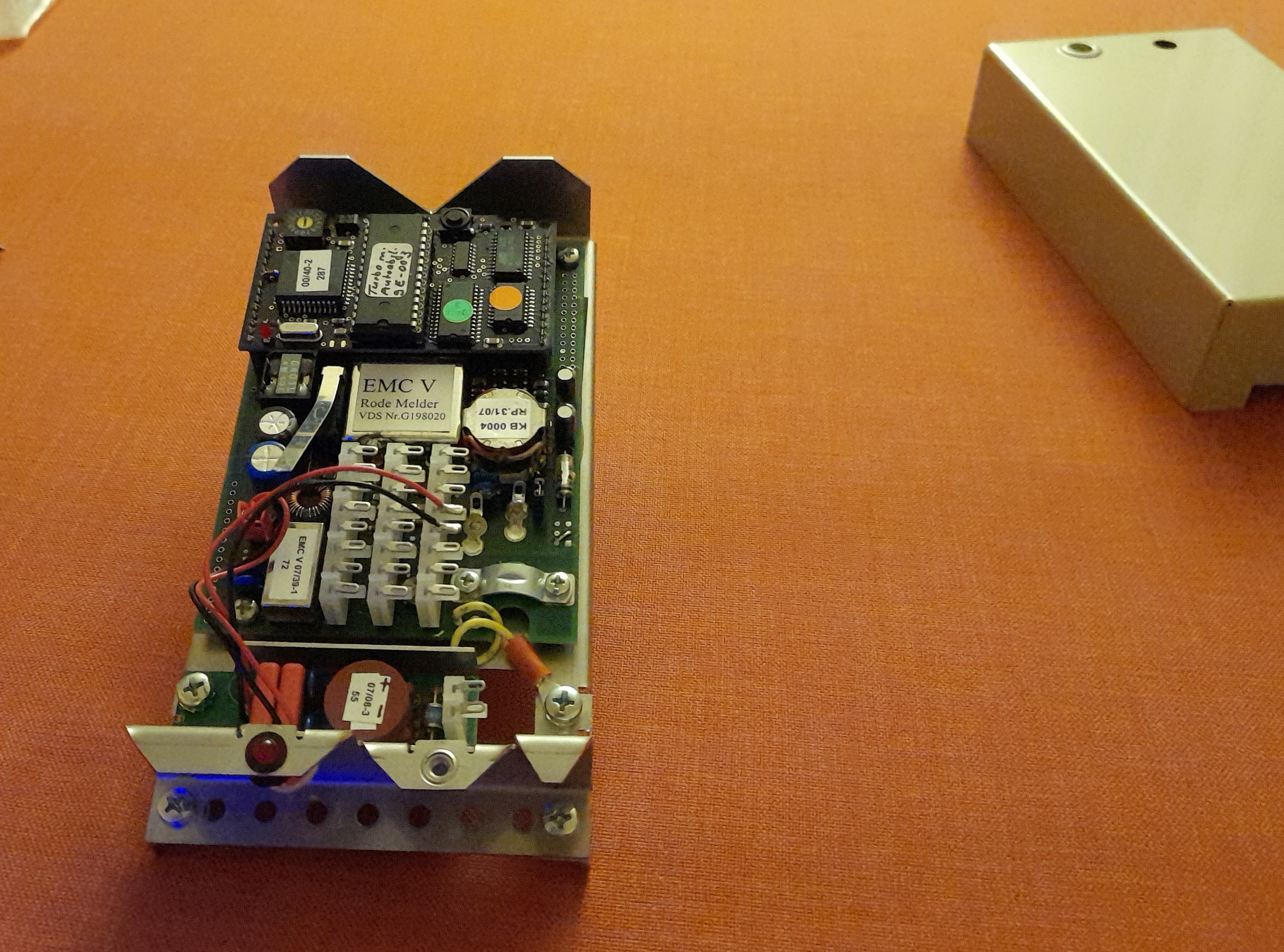

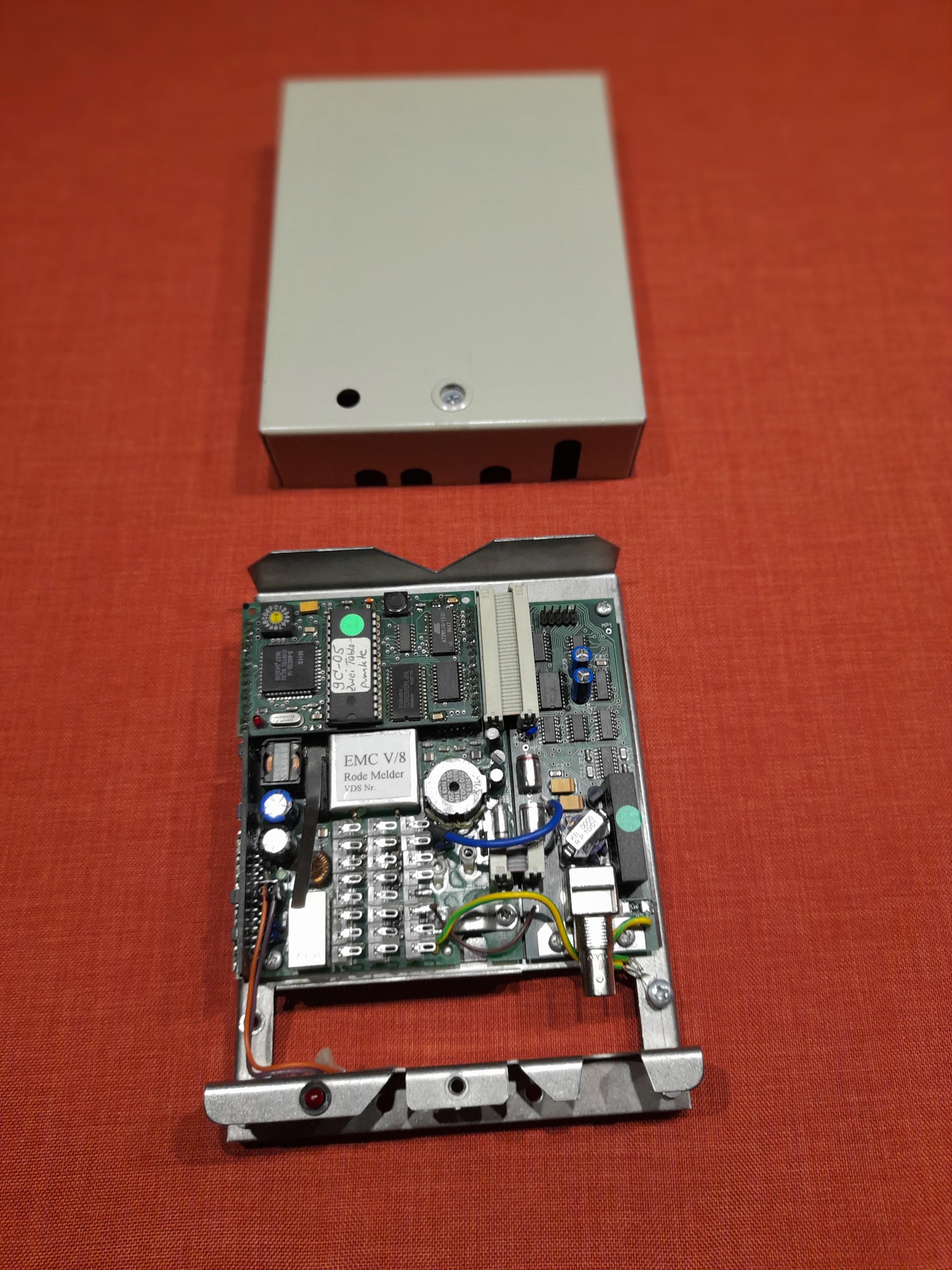

EMC V offen

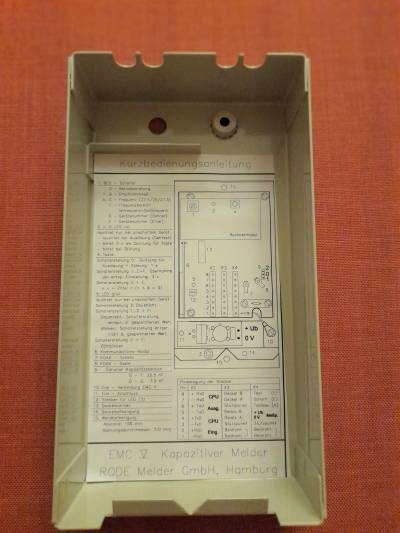

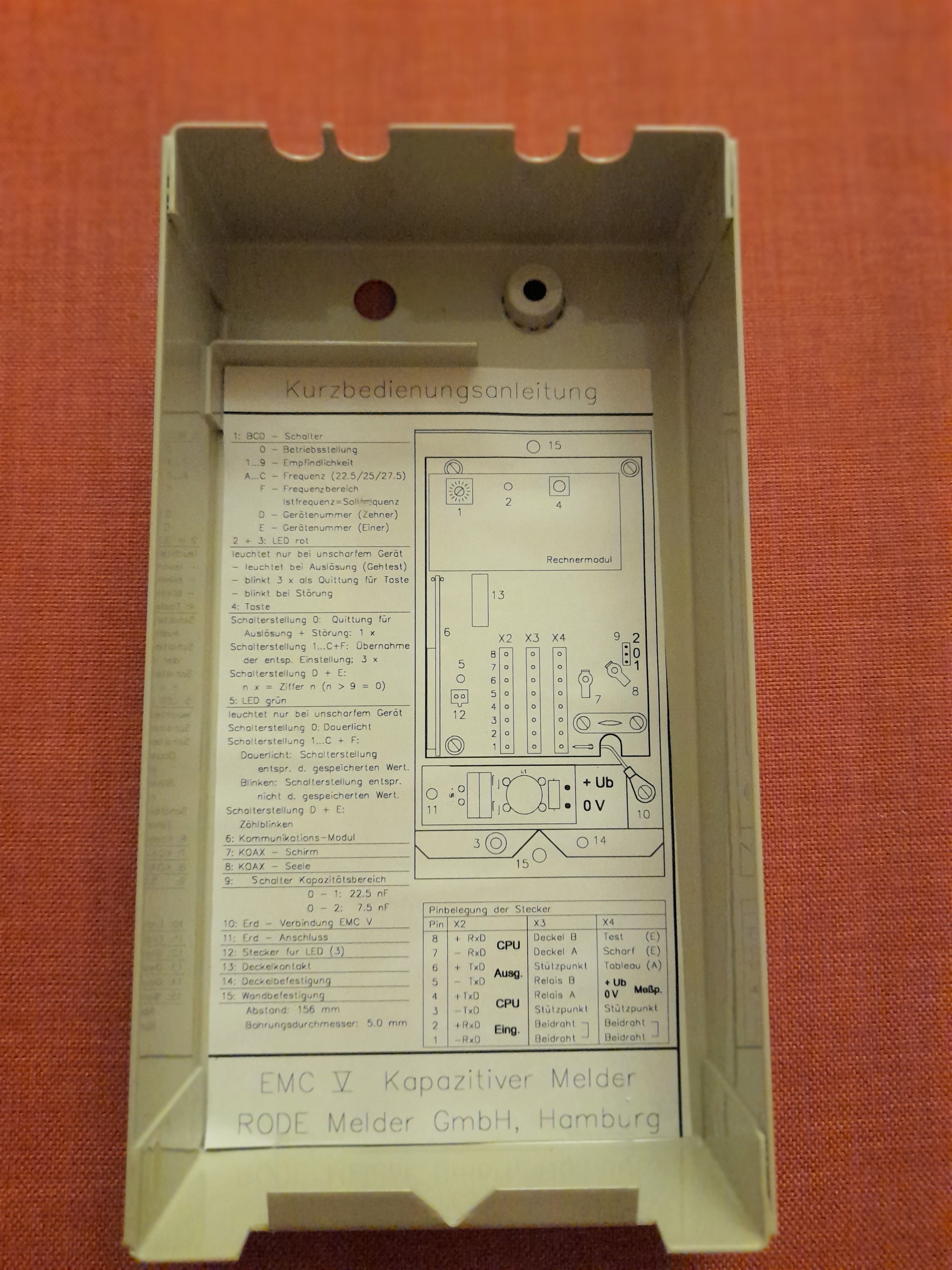

Kurzanleitung im Gehäusedeckel

Link zu inst._emc_v.pdf

Link zu pi_emc_v.pdf

————————————————————————————————————————————————–

Darstellung der Bildverkabelung

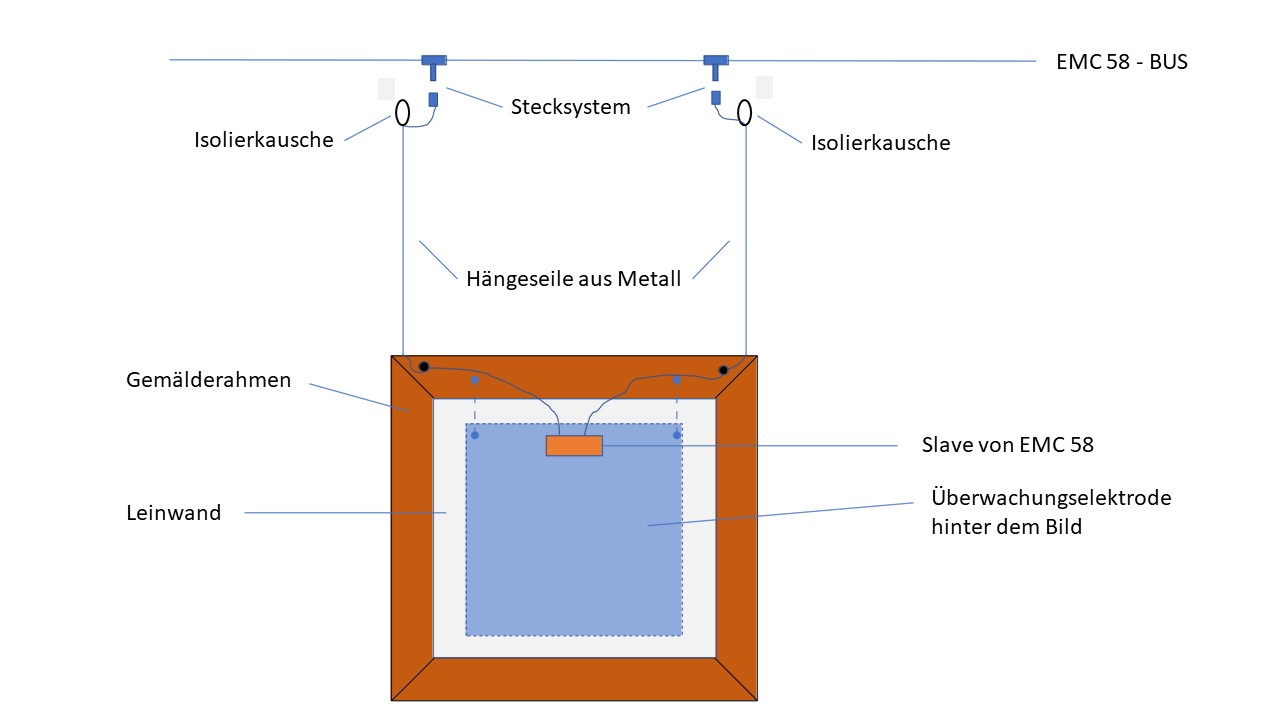

Hinweis: die metallenen Hängeseile wurden als „unsichtbare“ Übertragungsleitungen genutzt.

——————————————————————————————————————————————–

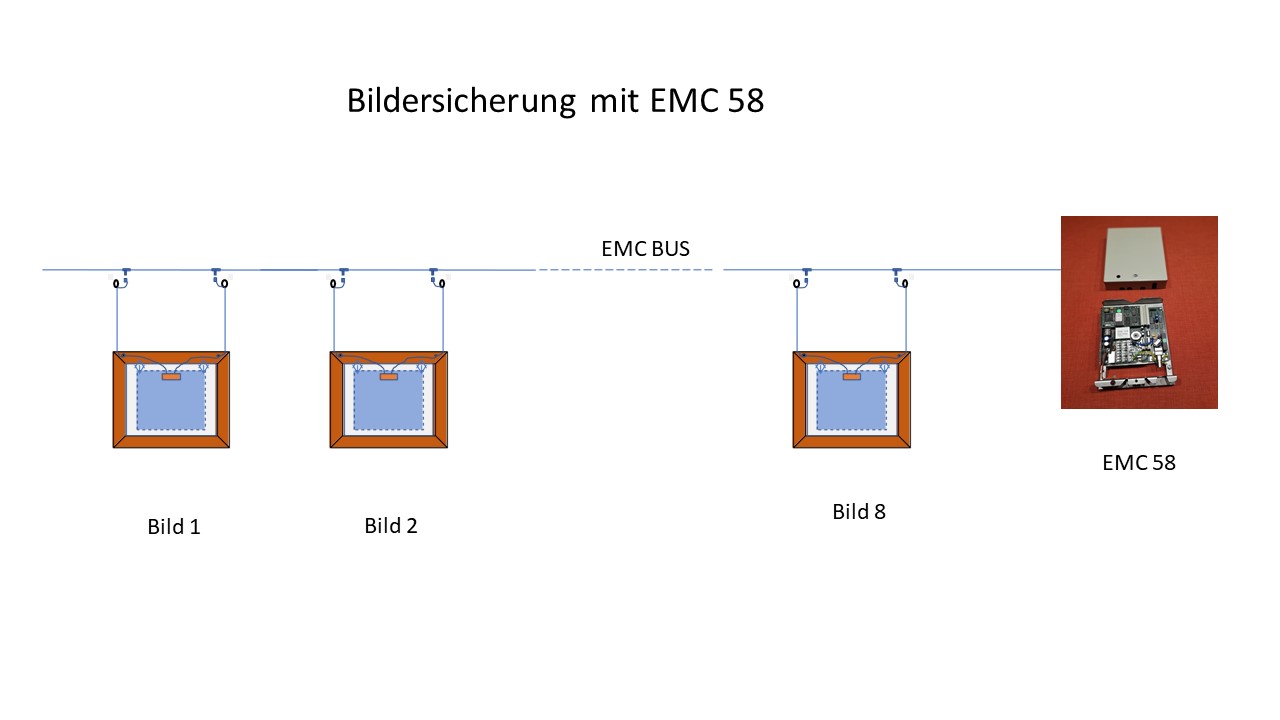

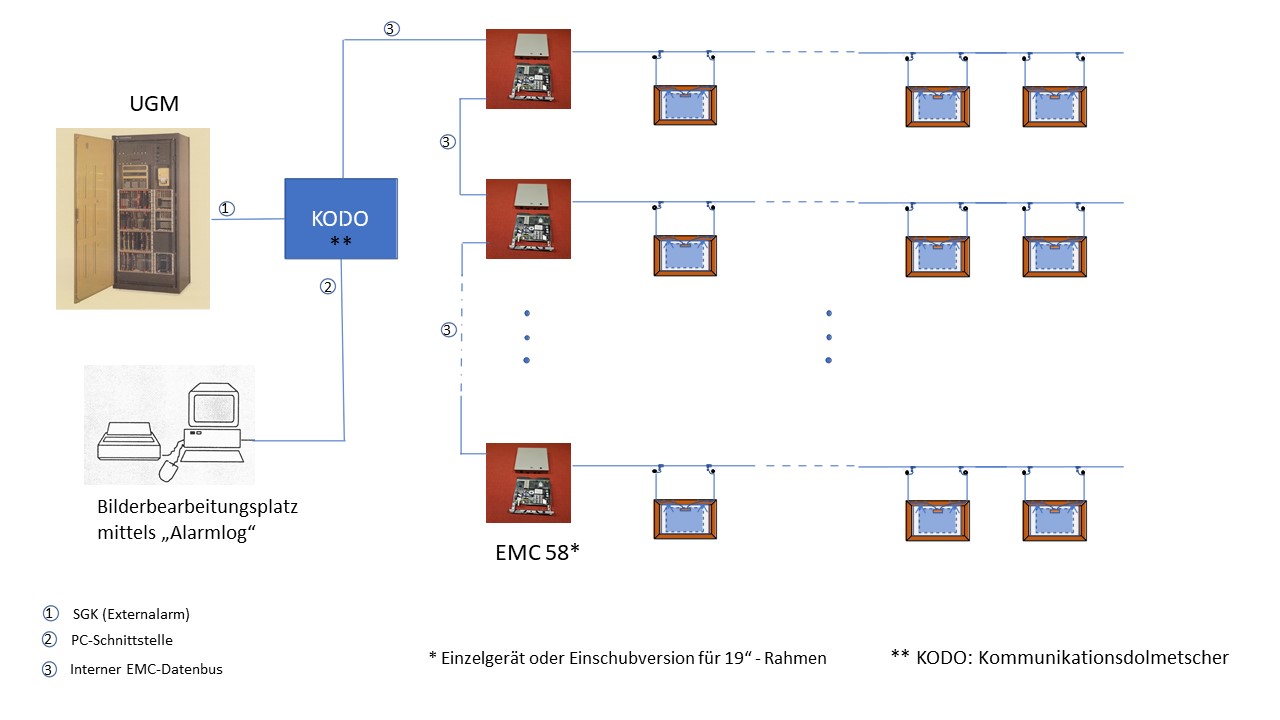

Prinzip des EMC 58-BUS-System

————————————————————————————————————————————————–

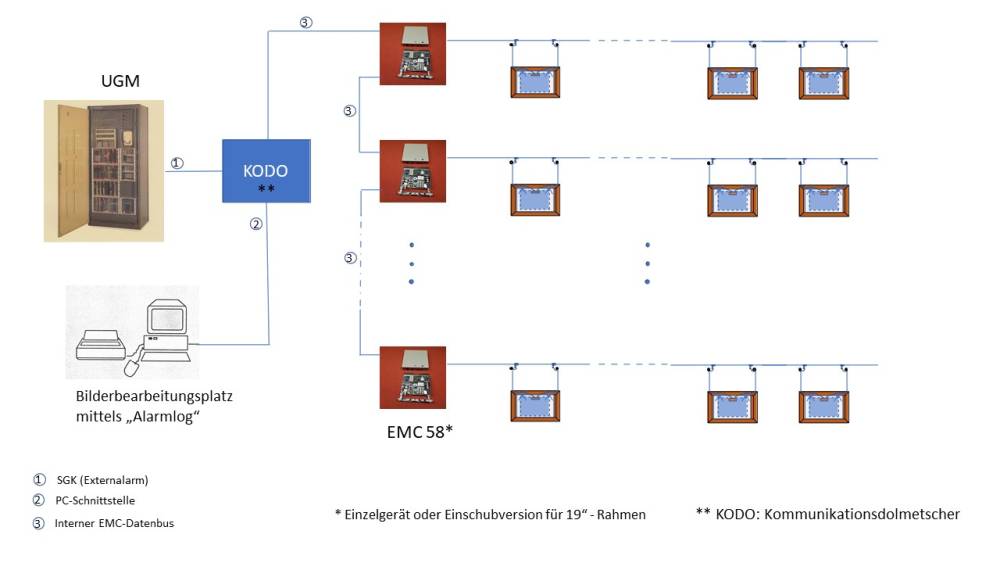

Anschaltung EMC 58 an UGM und PC-Arbeitsplatz



Tätigkeiten am Bilderbearbeitungsplatz:
- Bilder sperren
- Bilder in Revision nehmen
- Empfindlichkeit der Überwachung ändern
- Hinweistexte ändern
- Grafiken erstellen (z.B. Gebäude, Etage, Raum, Flur)

————————————————————————————————————————————————-

Mastergerät EMC 58: Vorwiegender Einsatz für Bildersicherung
(max. 8 Slave pro Master)
(gab es auch als Einschub-Version für 19 Zoll-Rahmen)

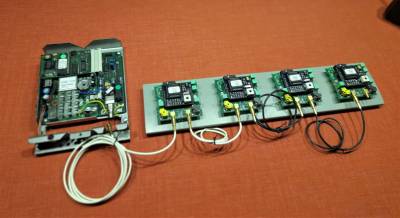

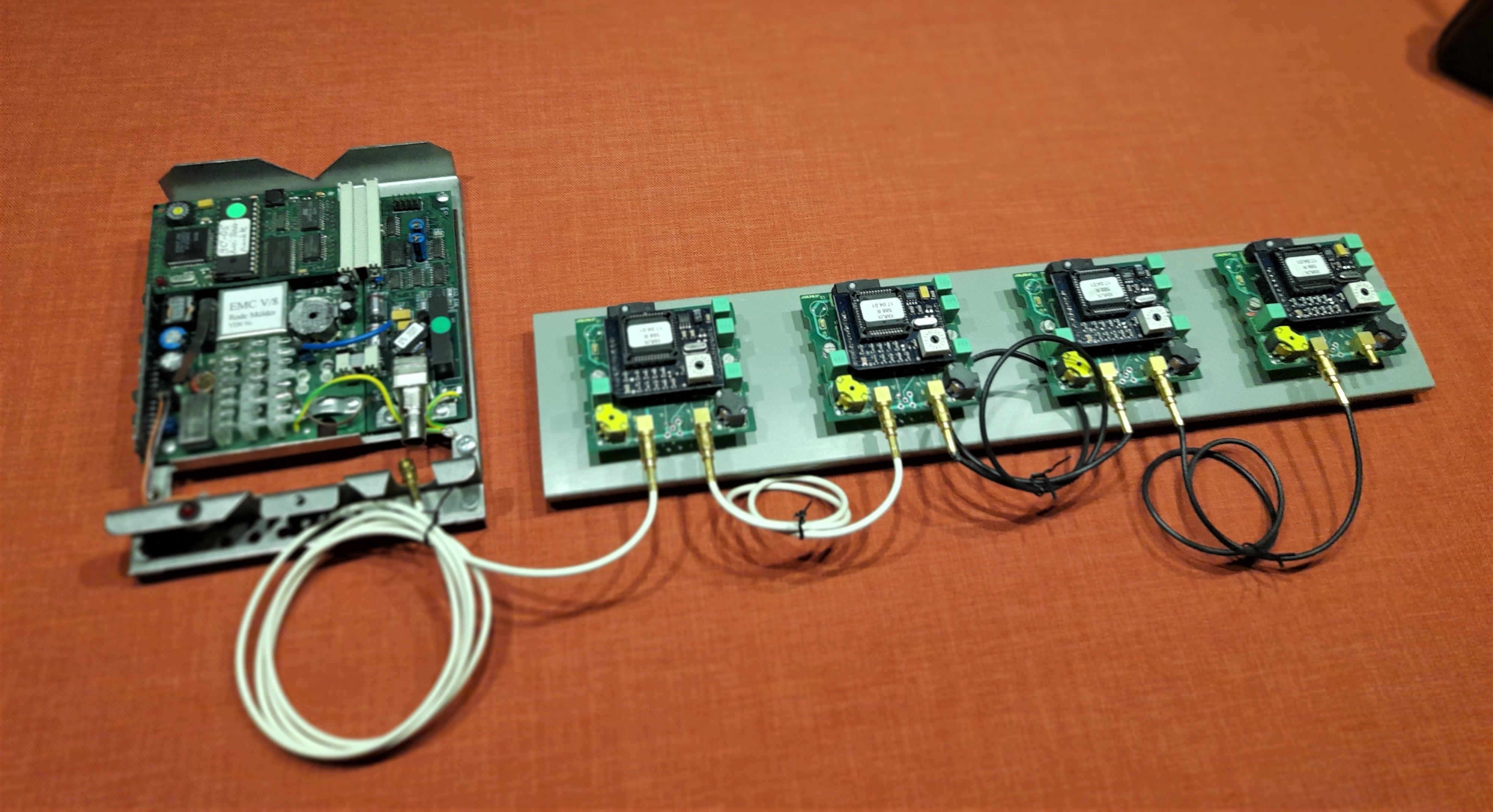

EMC 58 im Versuchsaufbau als Master mit vier Slaves

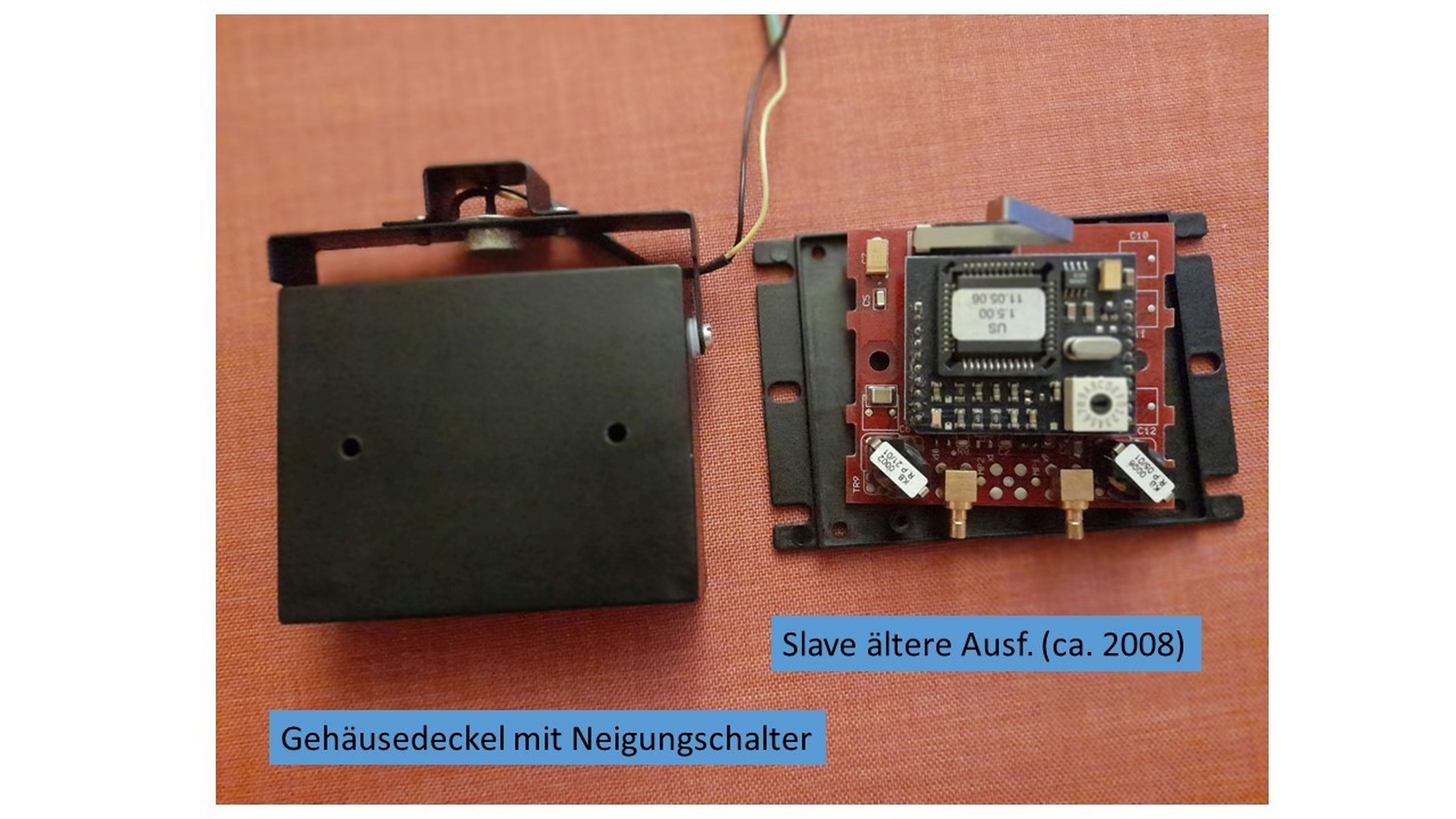

Slave ältere Ausführung

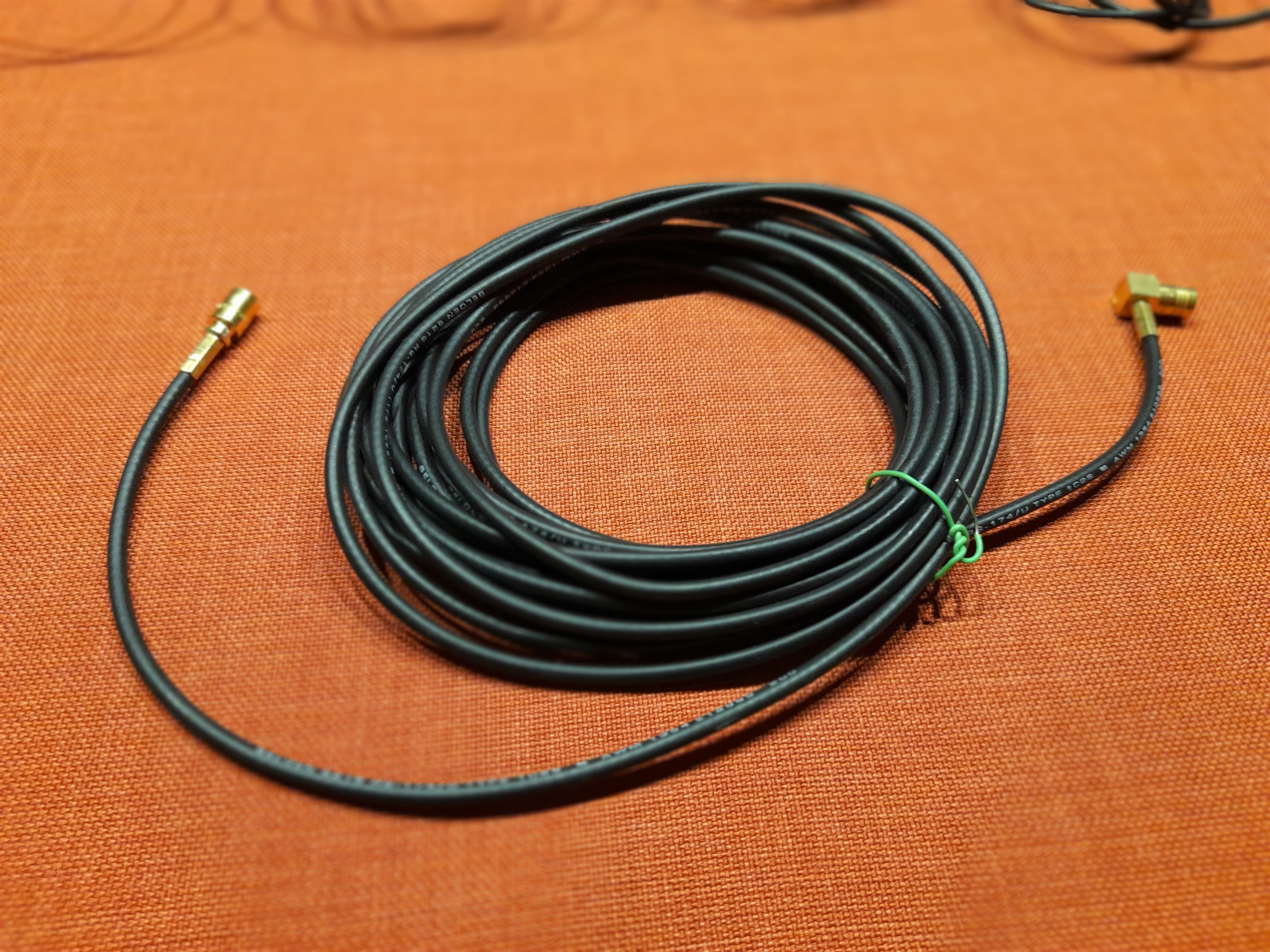

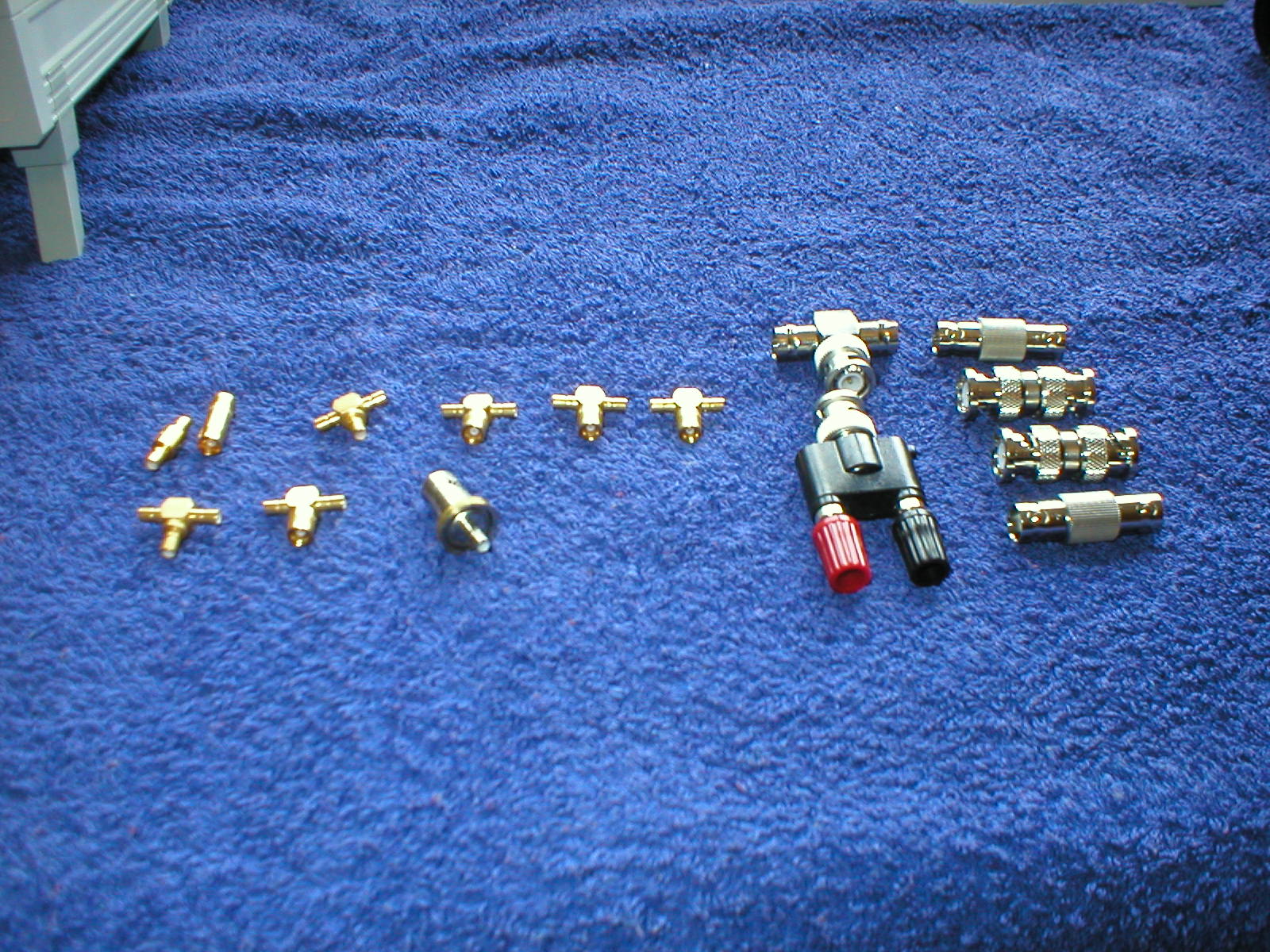

Verbindungskabel Koax RG 174

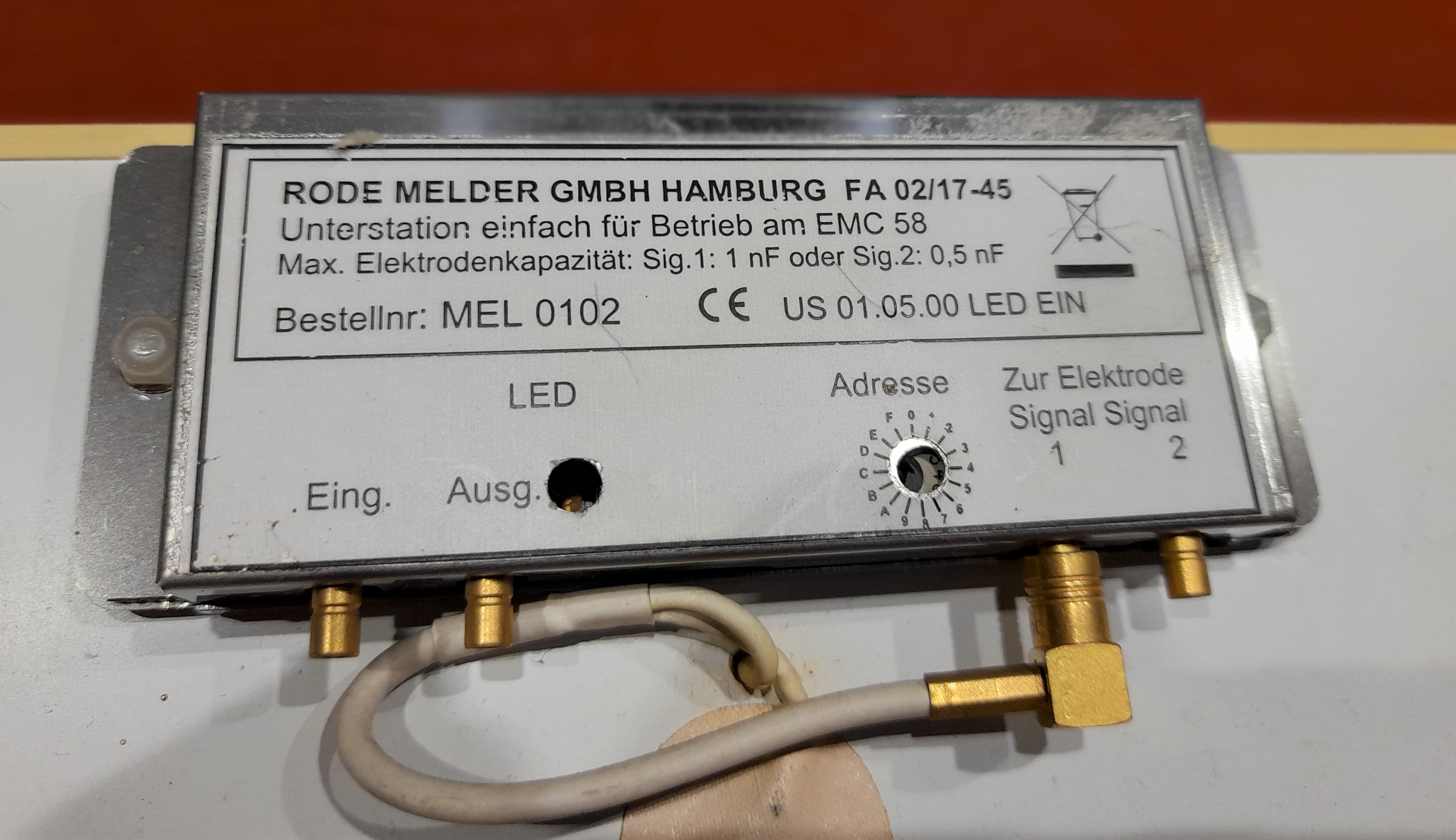

Slave neuere Ausführung

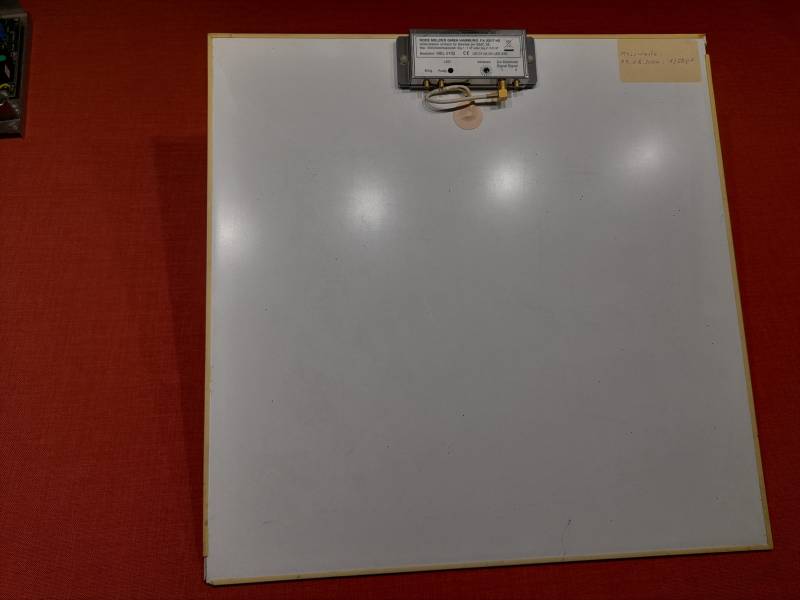

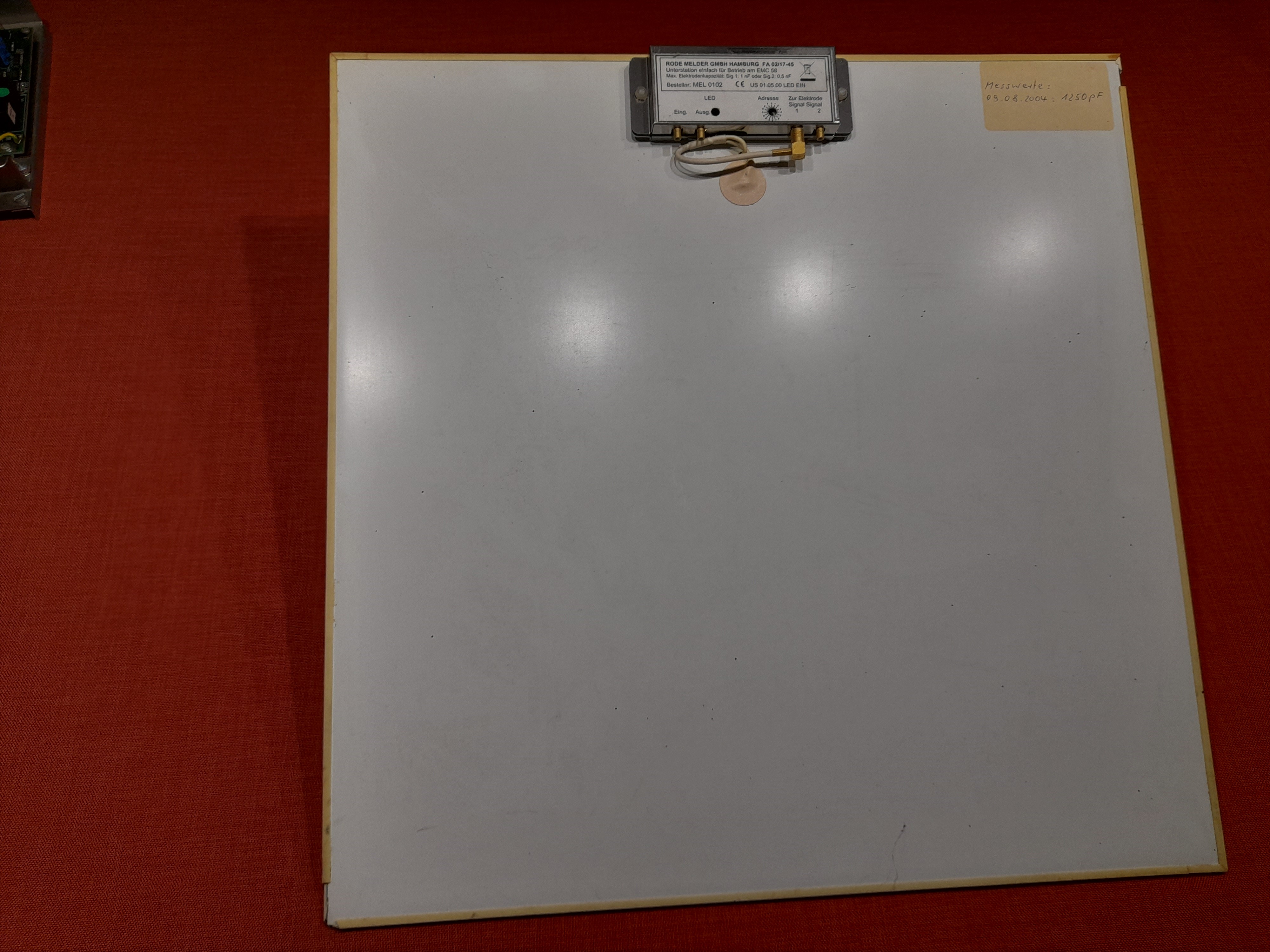

Bild zeigt eine Bilderelektrode (wird hinter das Bild gehängt)


————————————————————————————————————————————————

Diese Prüfgeräte wurden zum Ausmessen der Objektkapazität benutzt. Die Objektkapazität war für die Einstellung des Kapazitätsbereiches und damit für die Empfindlichkeit der Überwachung wichtig ( EMC V
hat z.b. zwei Schutz-Bereiche: max.7,5 nF und max.22,5 nF ).

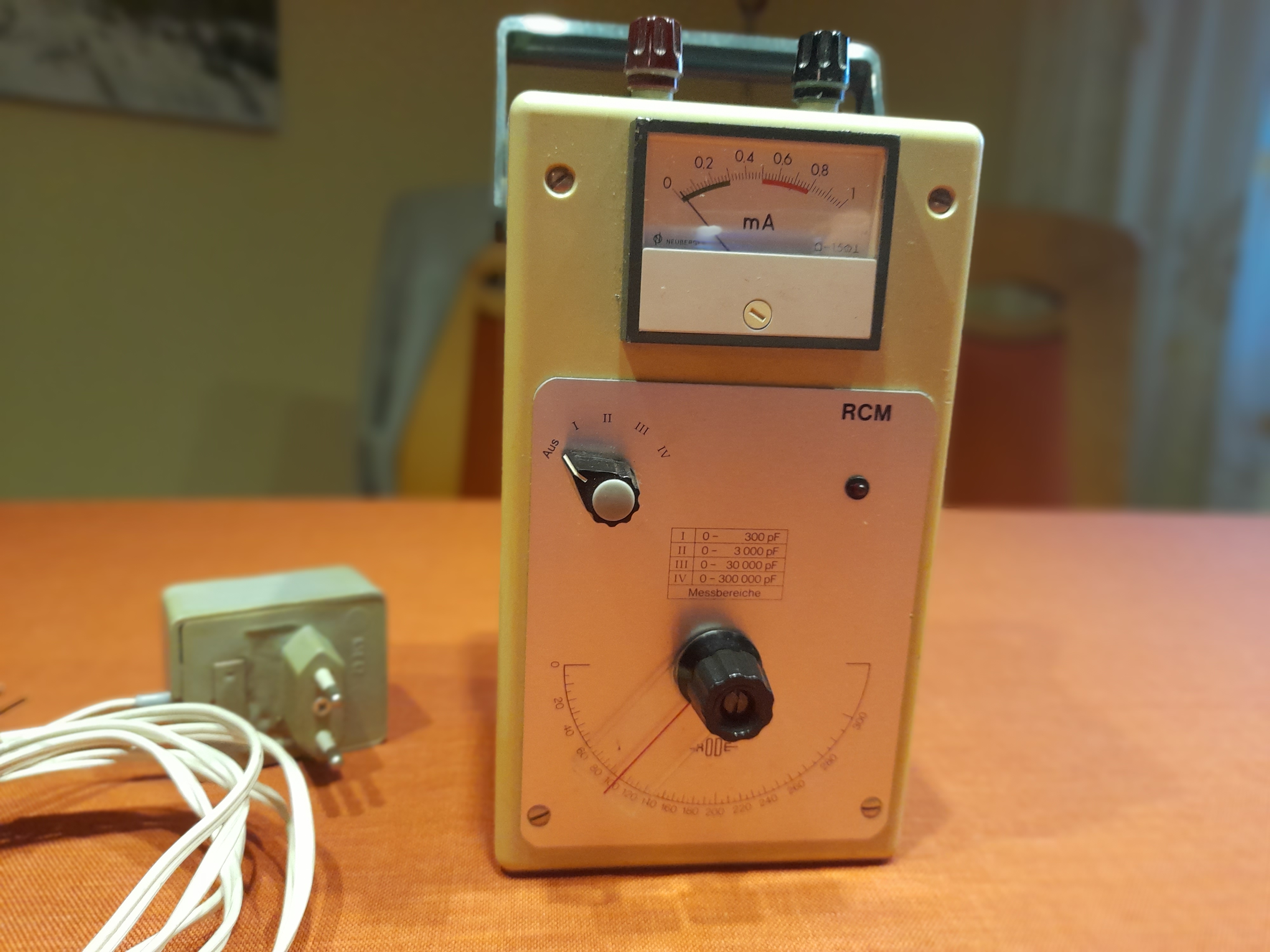

Älteres Messgerät RCM von RODE MELDER

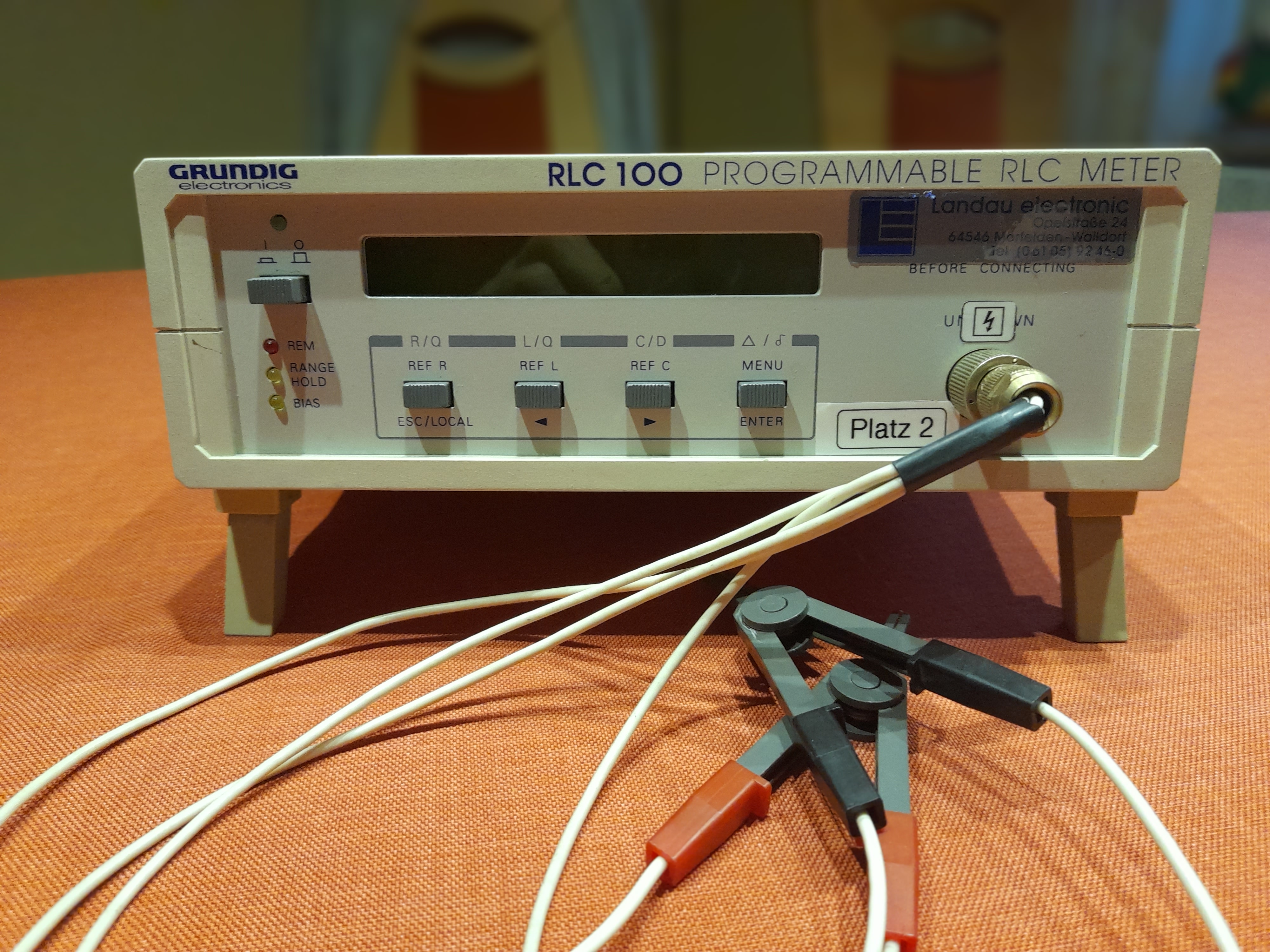

Moderneres Messgerät RLC 100 von GRUNDIG

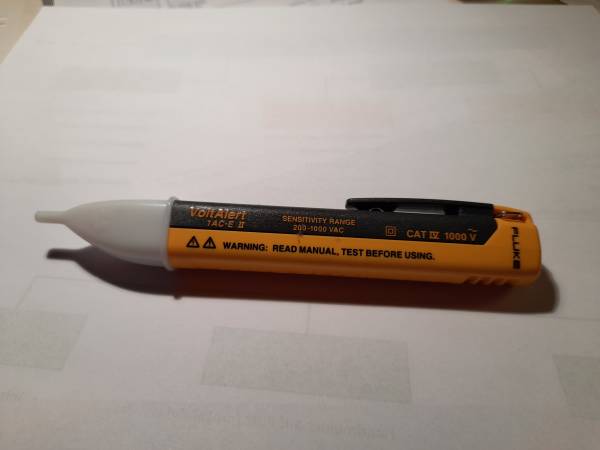

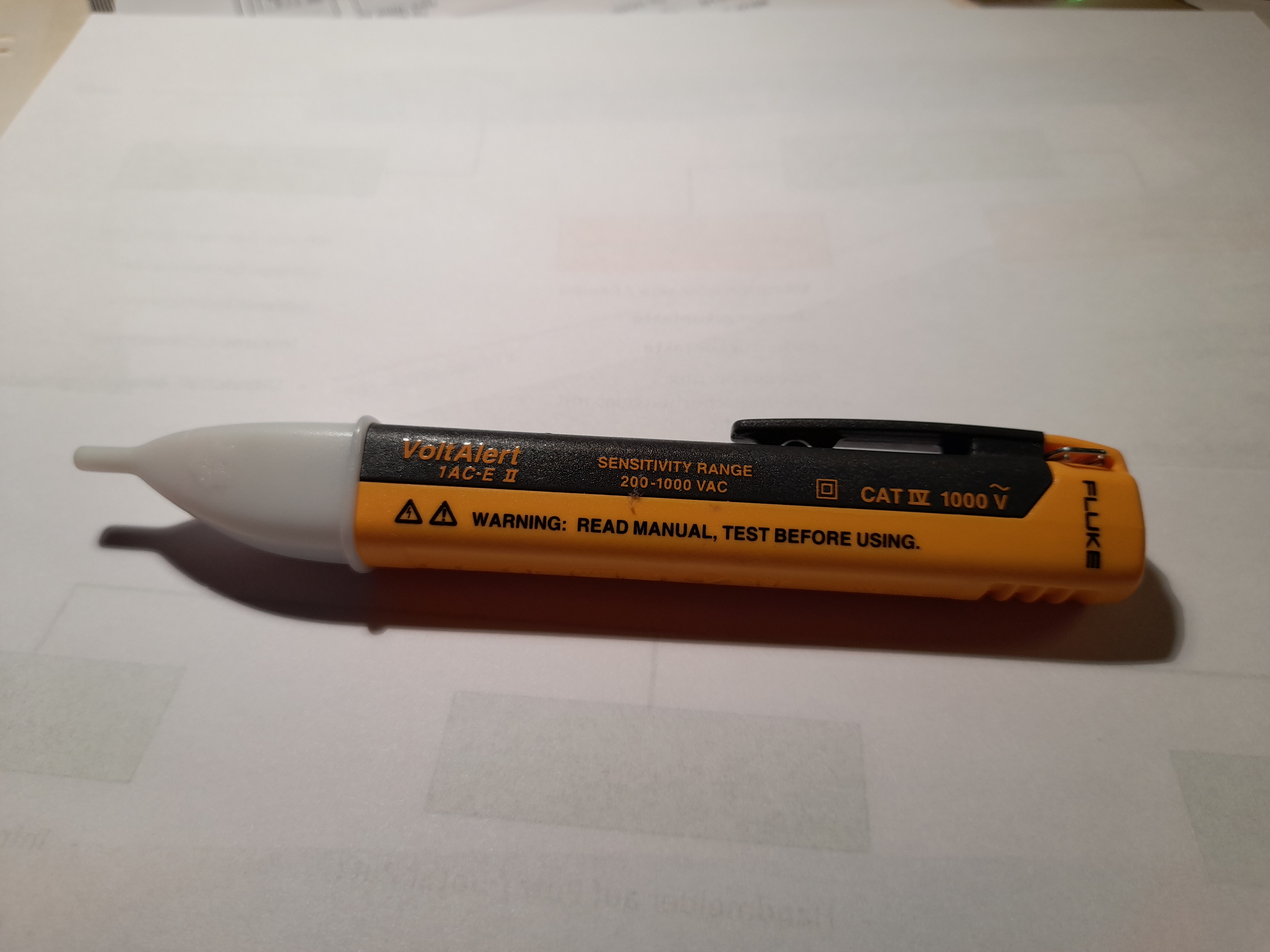

Prüfstift für elektrische Felder

Bei Annäherung des Prüfstiftes an das EMC-Überwachte Objekt, fängt die weiße Prüfspitze an zu Leuchten. Damit kann ein einfacher Nachweis über das Vorhandensein des elektrischen Überwachungs-Feldes erbracht werden.

Slave-Prüfgerät für EMC 58

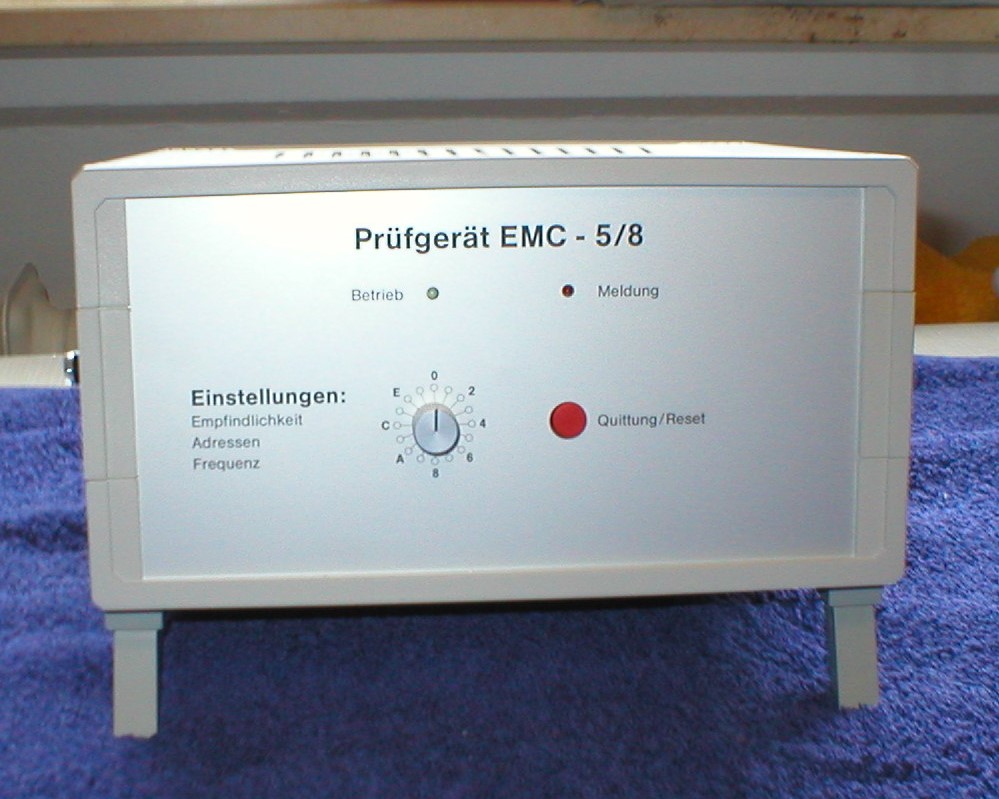

Bild zeigt die Frontansicht des PG

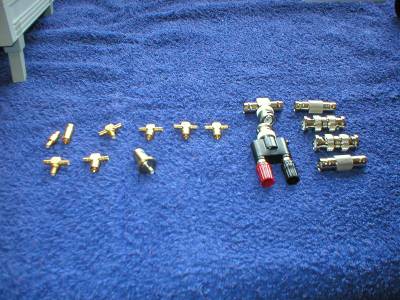

Bild zeigt Stecker-Set des PG

Mit Hilfe dieses Prüfgerätes war es möglich, schon installierte und verkabelte Bilder zu prüfen, auch wenn die Zenraleinheiten (EMZ, EMC 58 und KODO) noch nicht geliefert bzw. montiert waren. Ferner konnten damit auch fehlerhafte Slaves getestet werden.

—————————————————————————————————————————————–

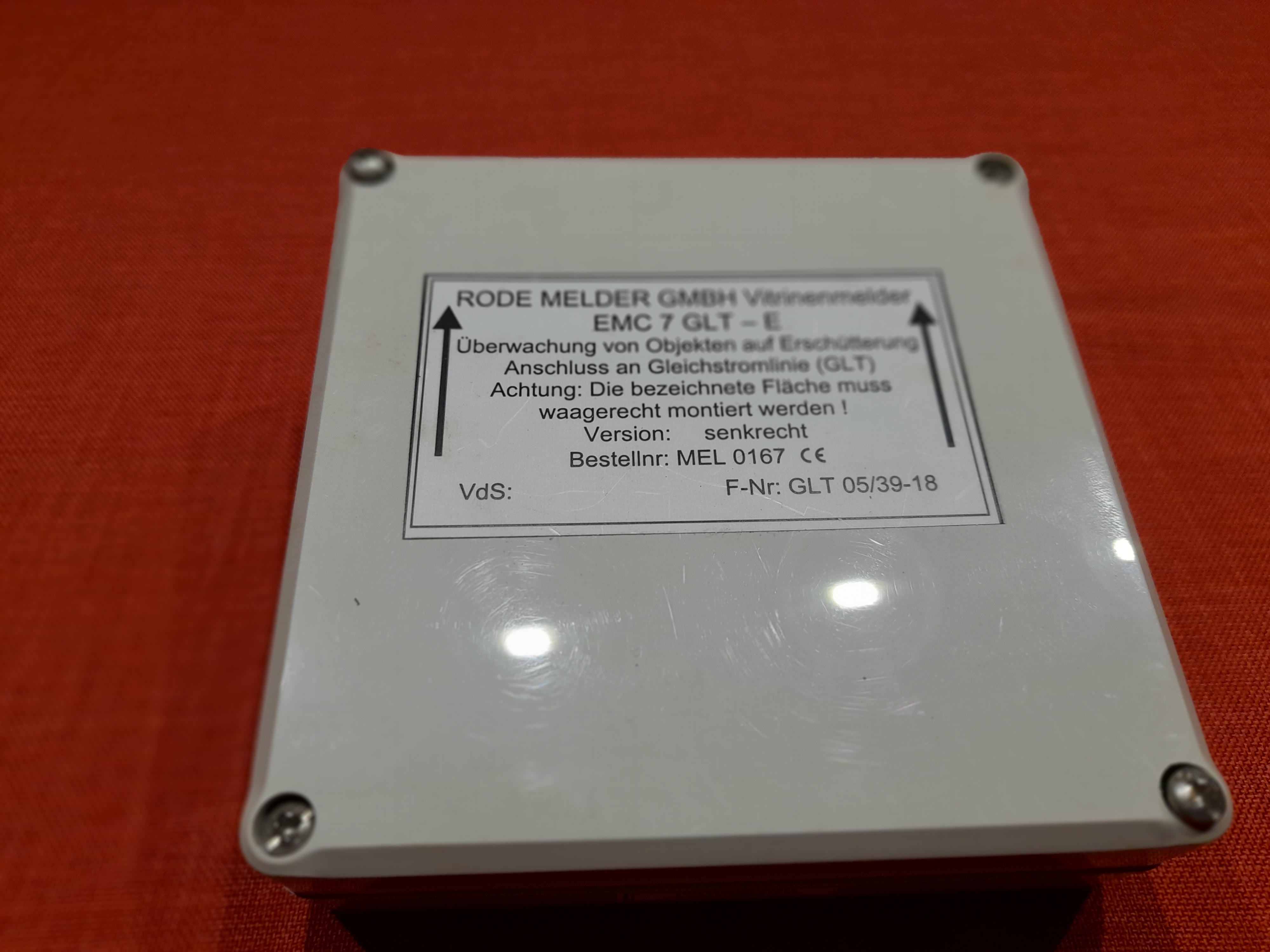

EMC-Vitrinenmelder von RODE

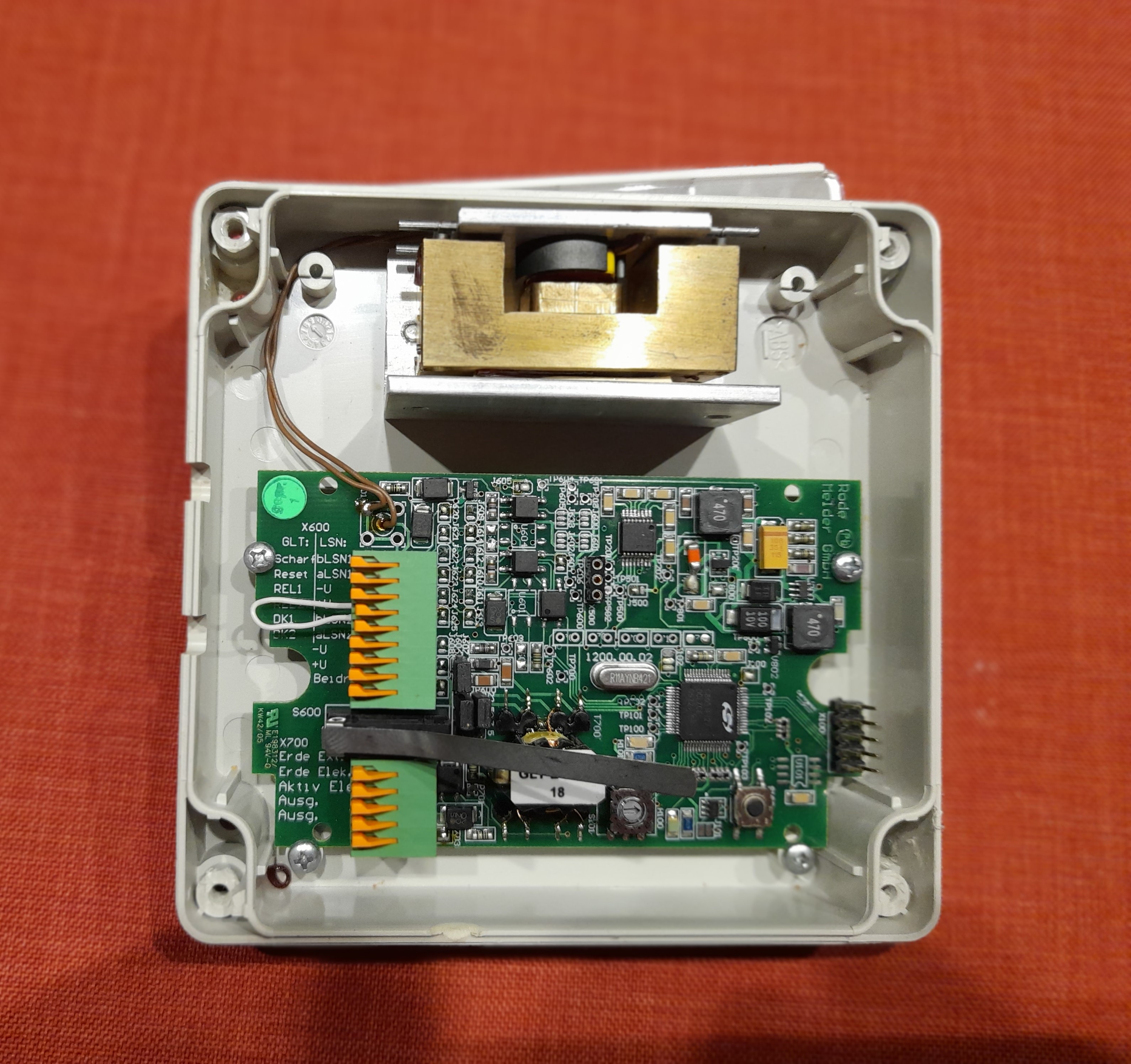

Vitrinenmelder offen

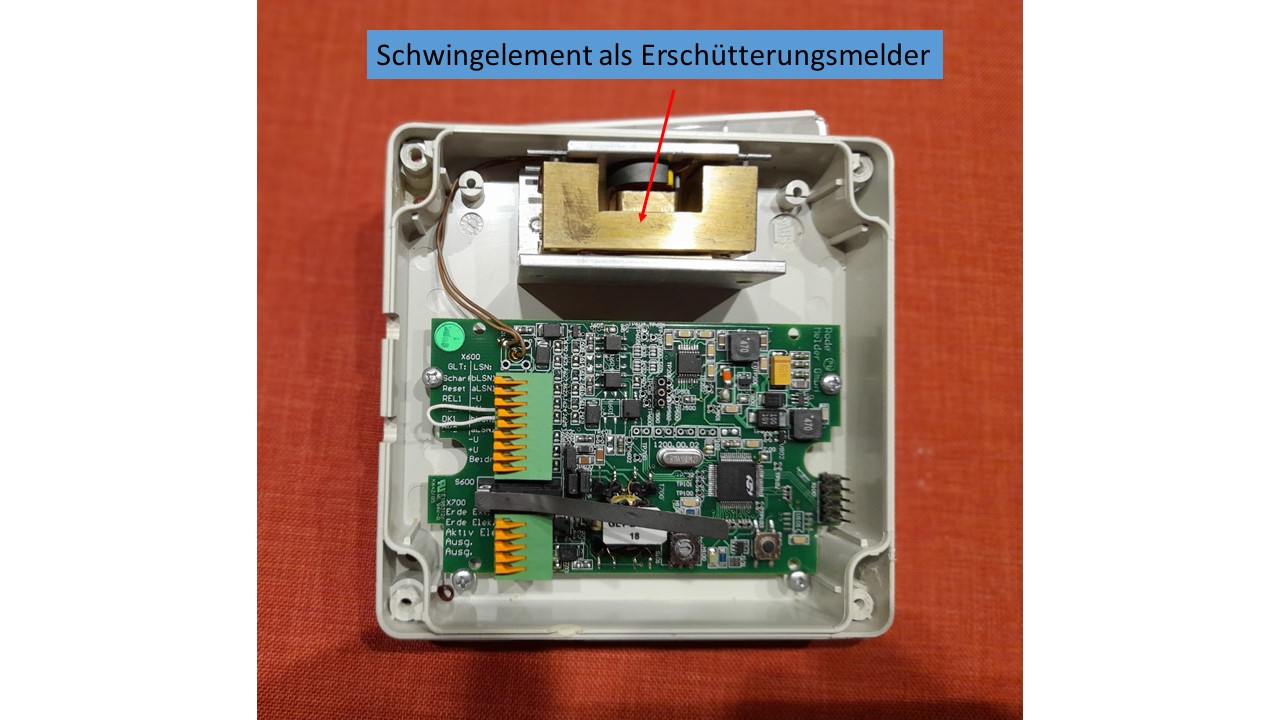

Blick auf den Sensor

———————————————————————————————————————————————–

-Einsatz ab ca. 1985-

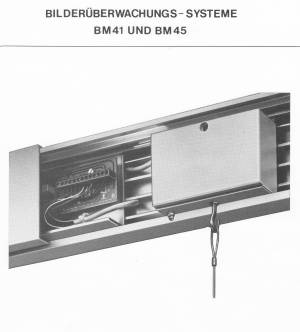

Link zu pi_bm_41.pdf

————————————————————————————————————————————————–

——————————————————————————————————————————————

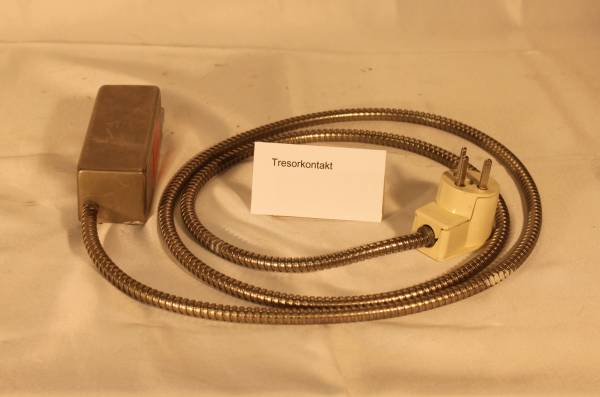

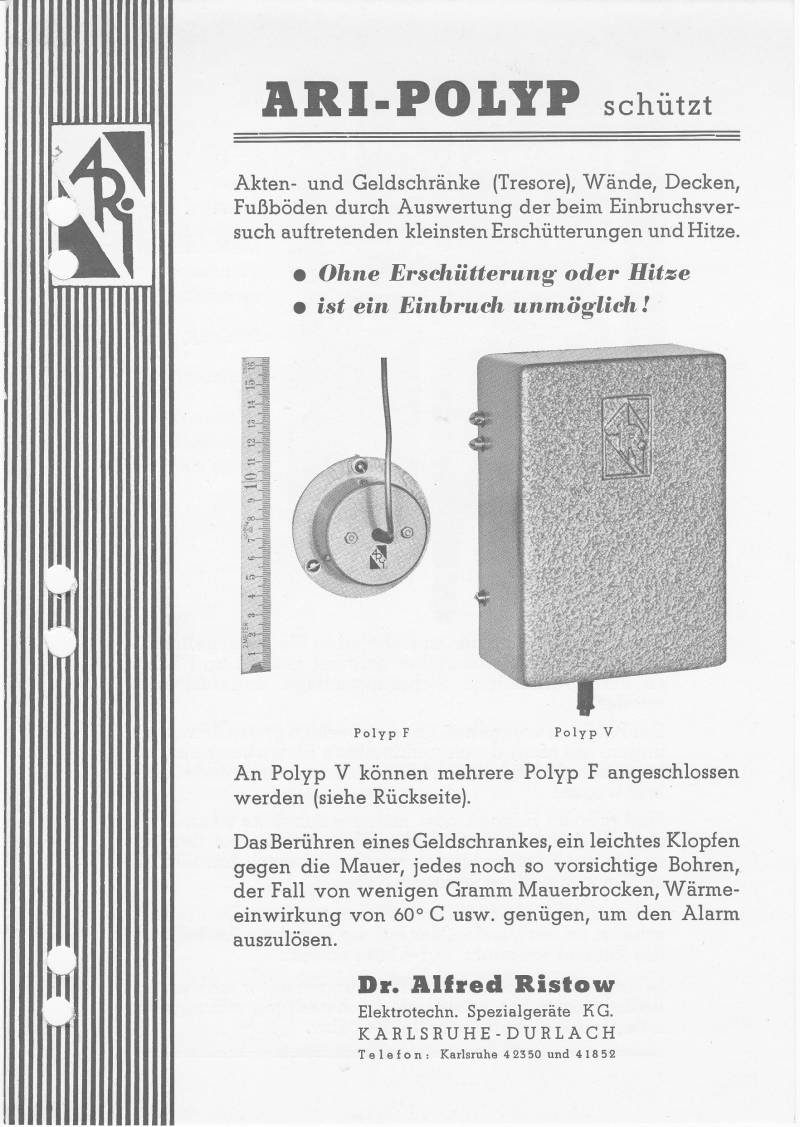

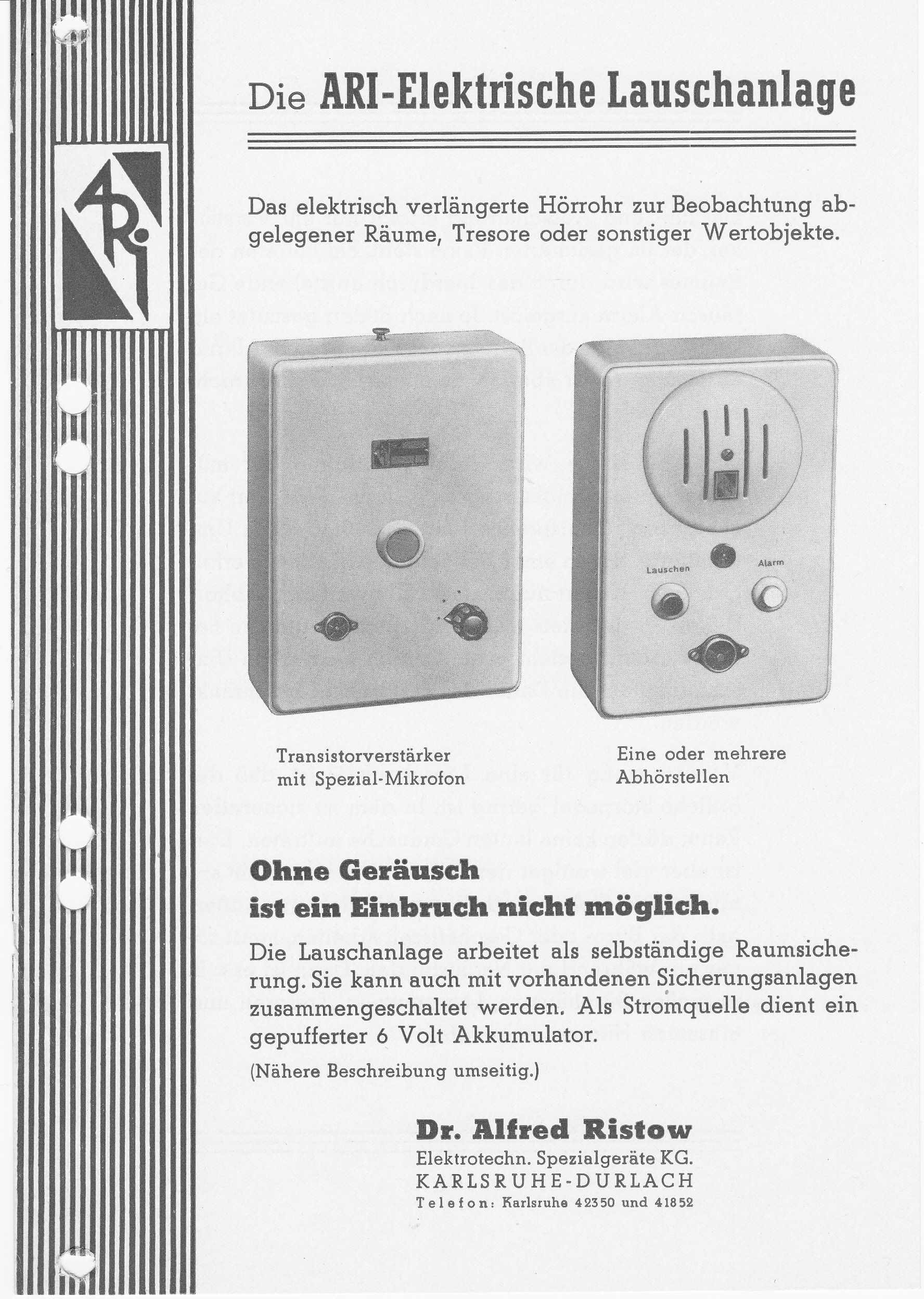

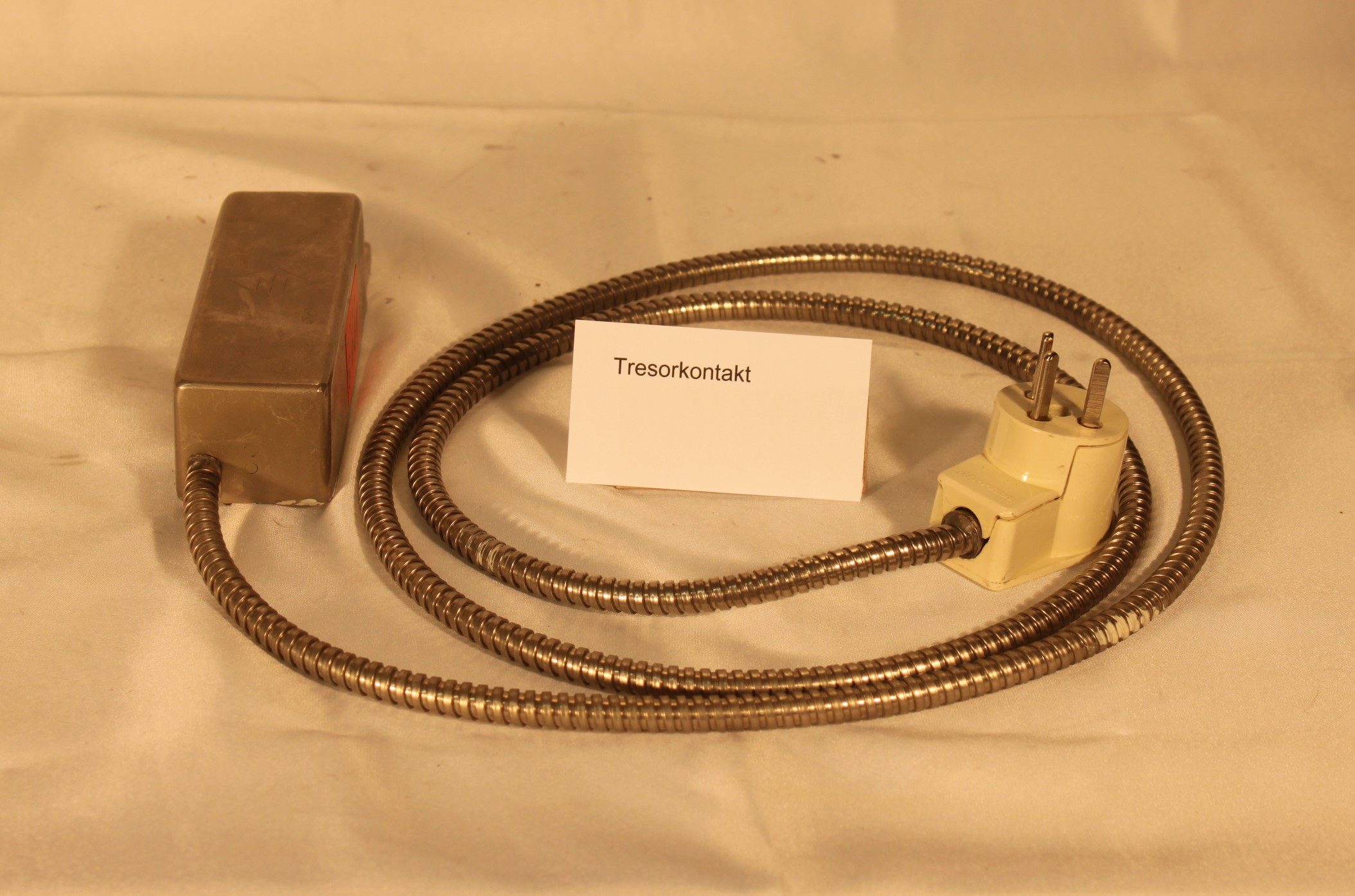

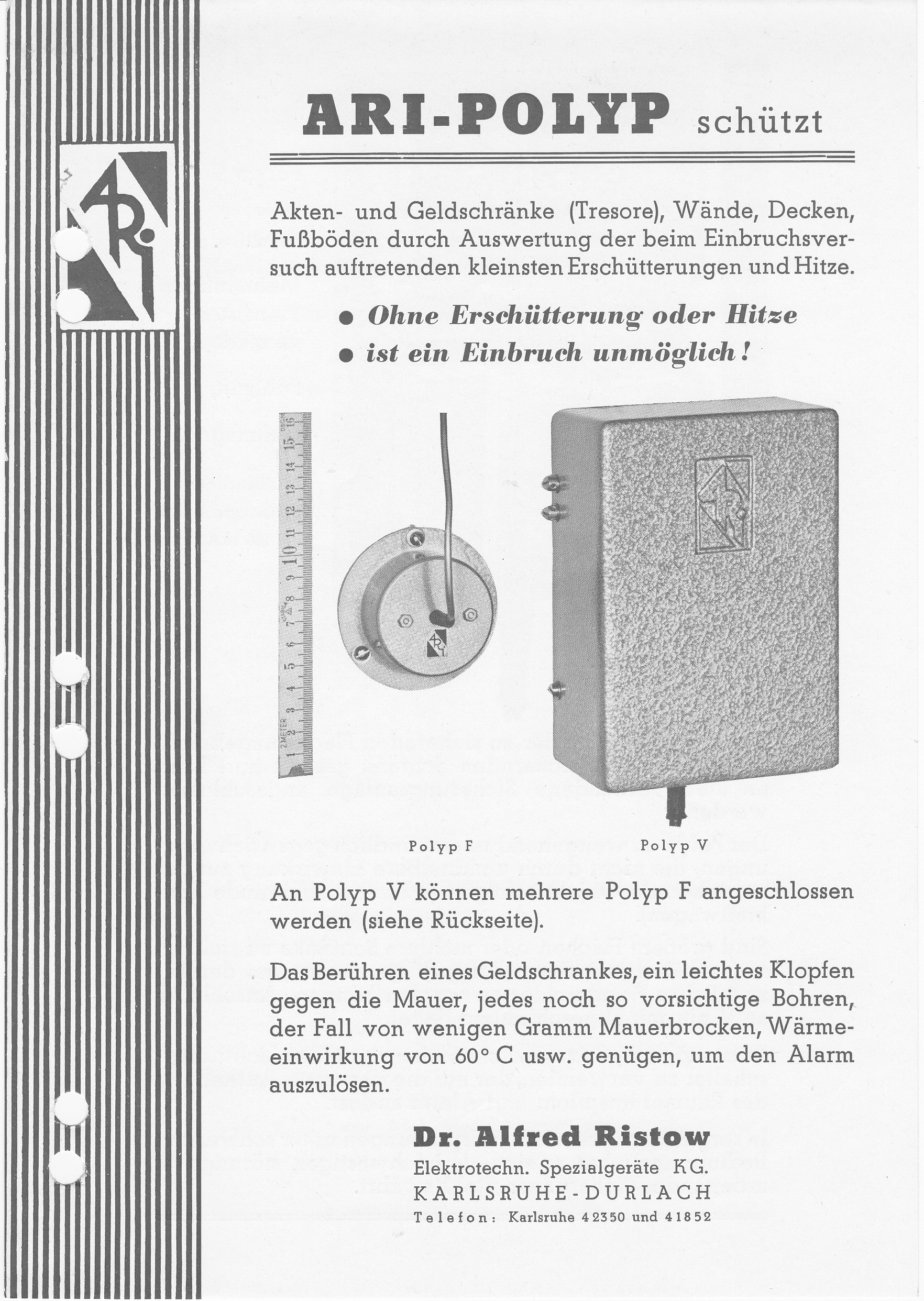

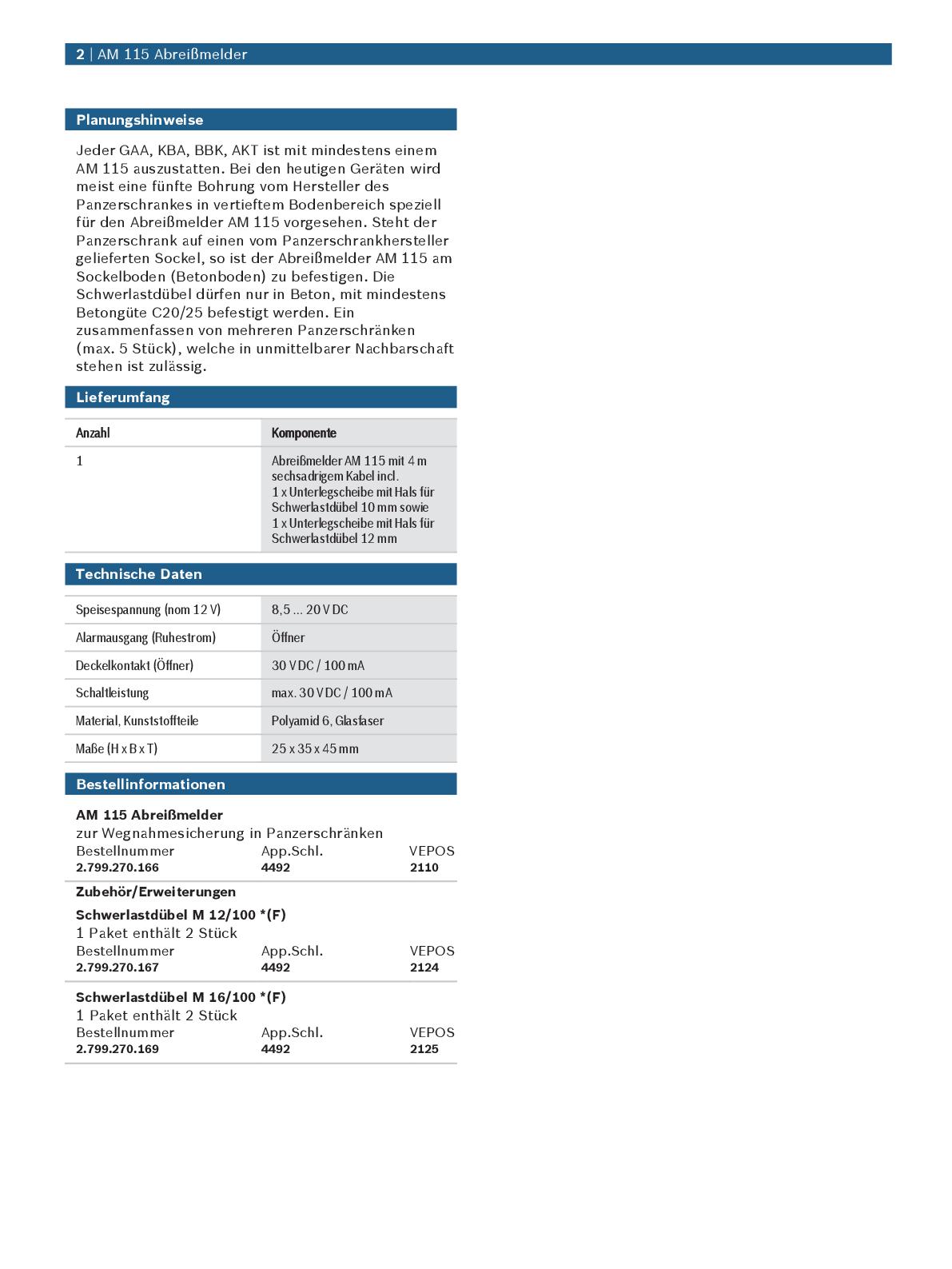

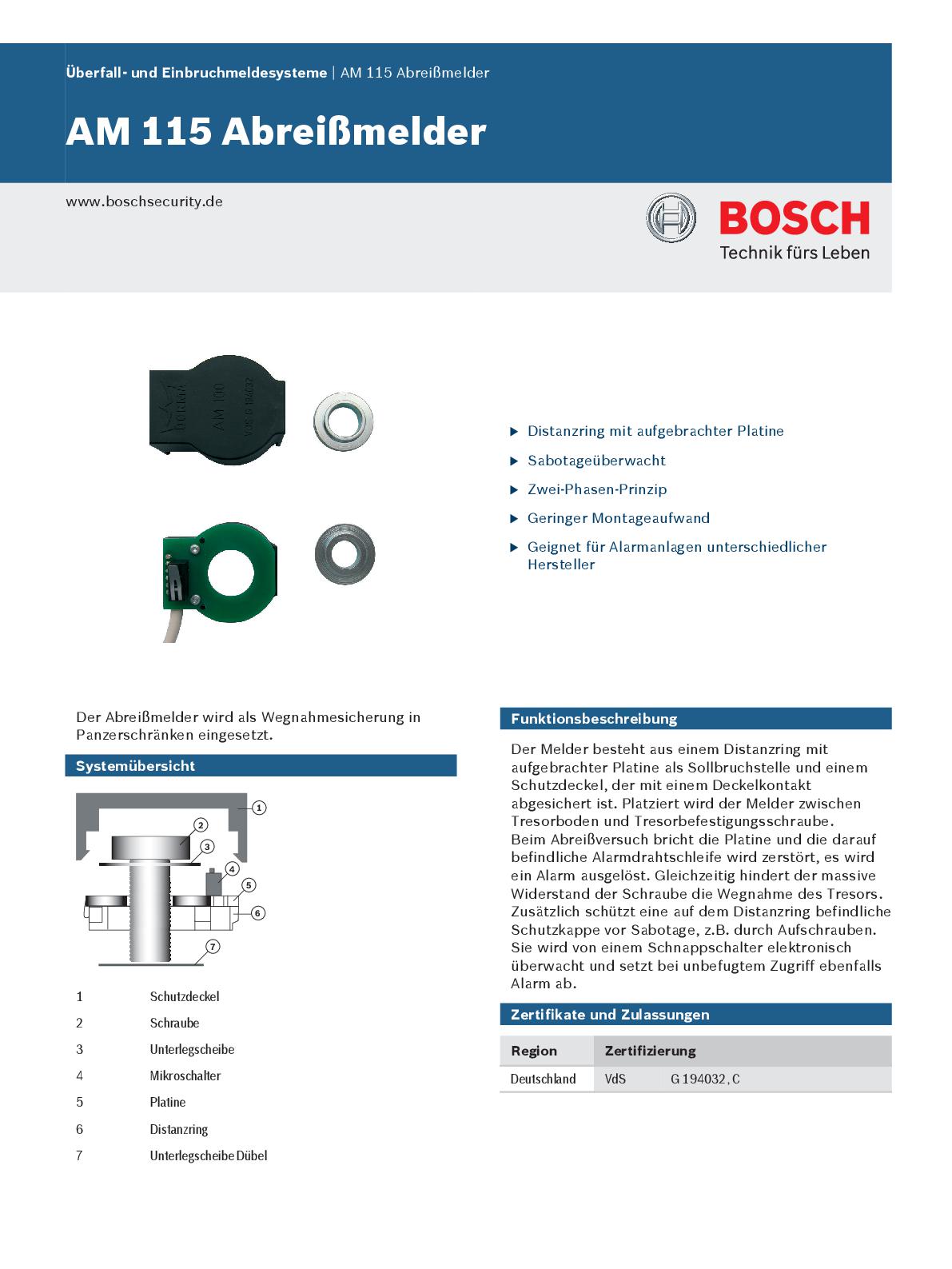

Tresorkontakt aus 1958 von RISTOW. Er gilt als Vorläufer der modernen Körperschallmelder.

Link zu montage_hist_tk.pdf

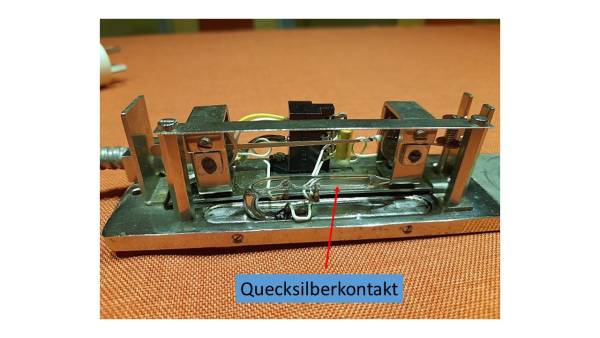

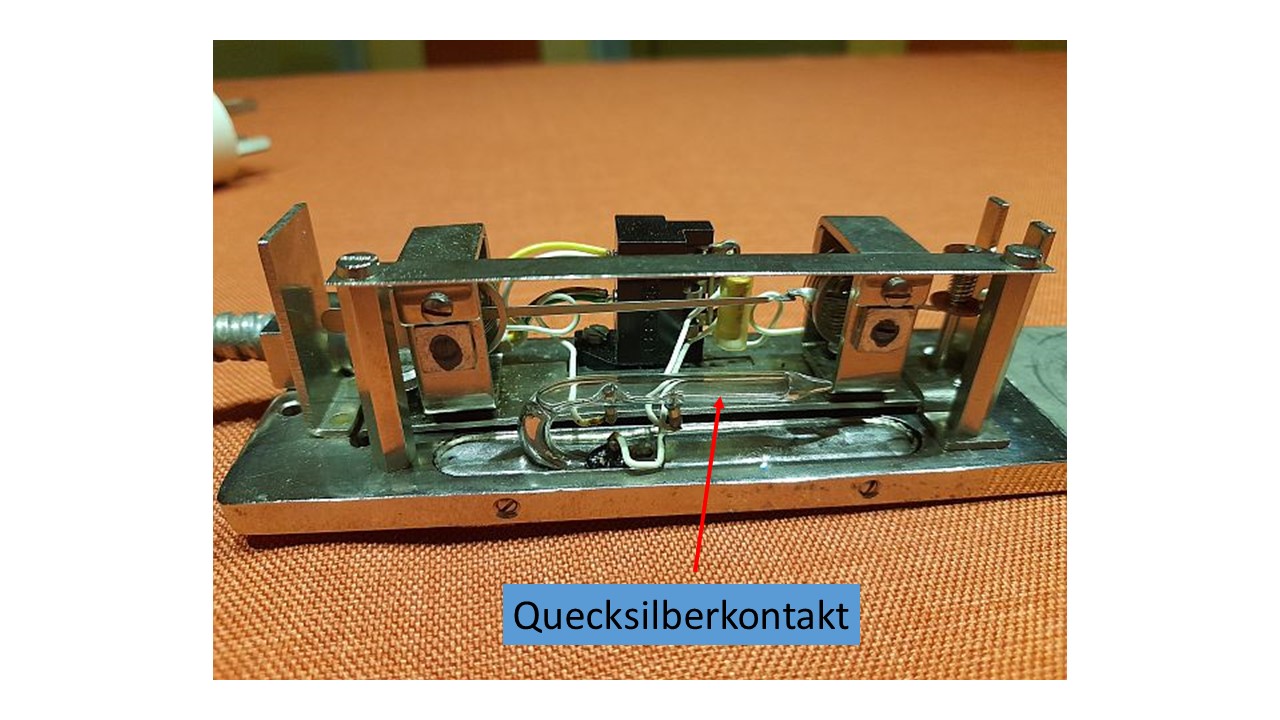

Melder geöffnet. Blick auf den Quecksilberkontakt (Wärmesensor)

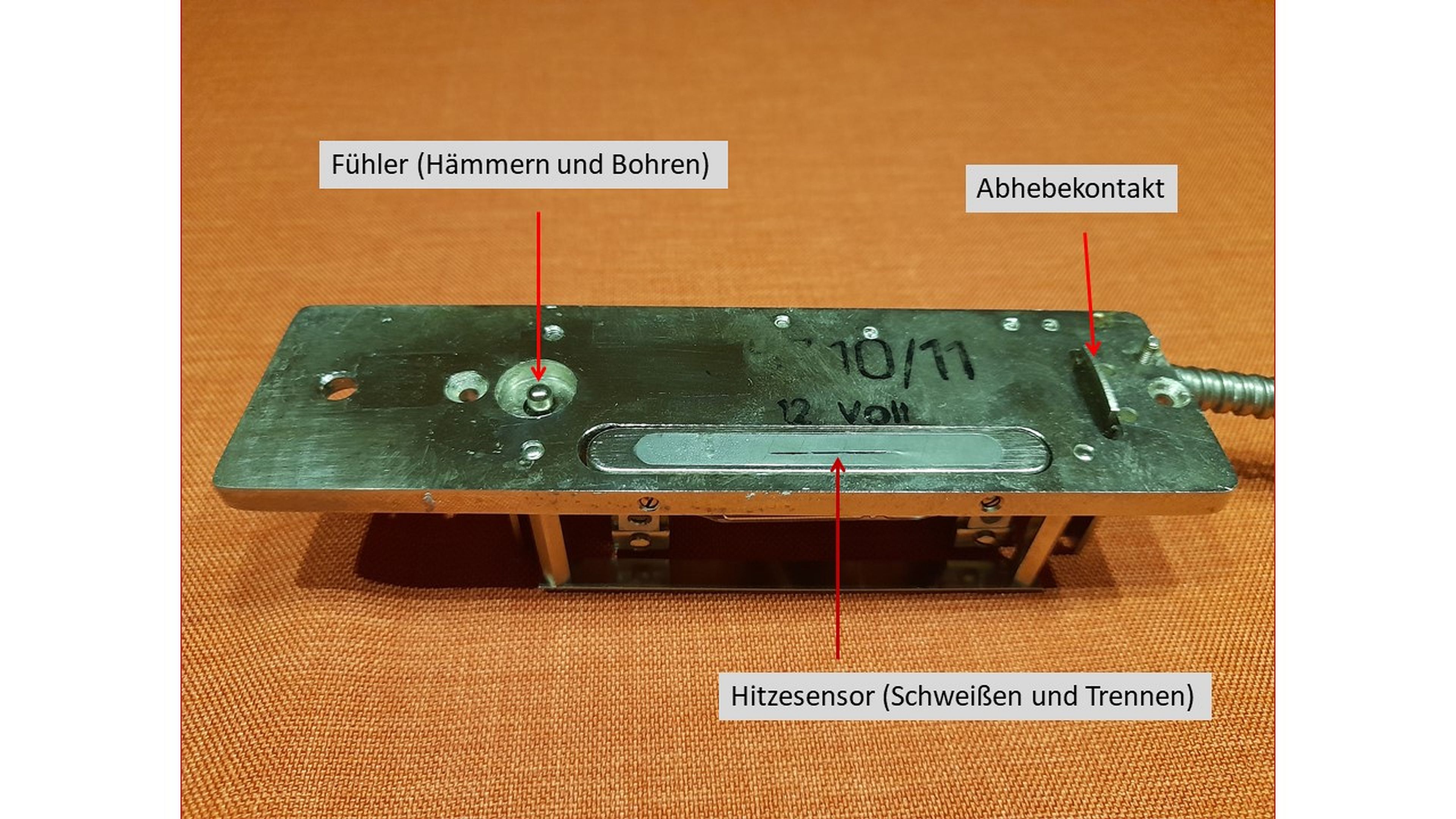

Blick auf die Unterseite (Montageplatte mit den Fühlern)

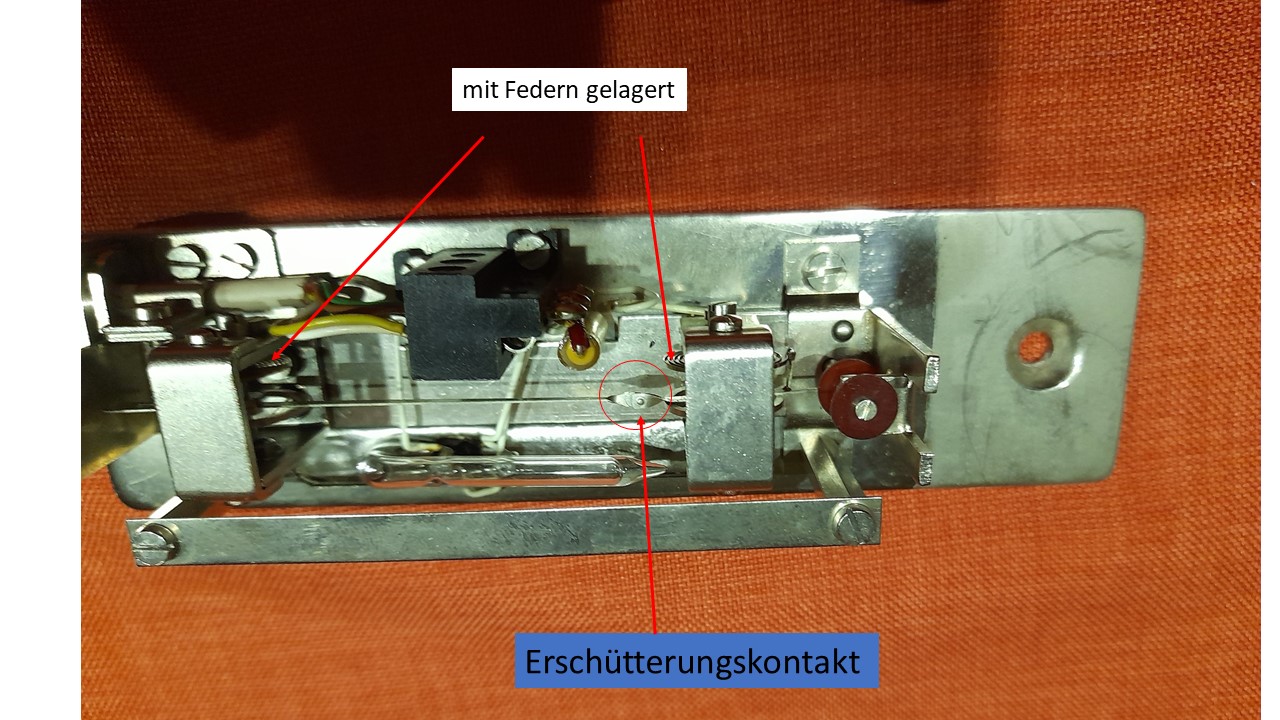

Sicht von oben (im Detail ist der auf Federn gelagerte Erschütterungskontakt zu erkennen)

————————————————————————————————————————————————–

—————————————————————————————————————————————————

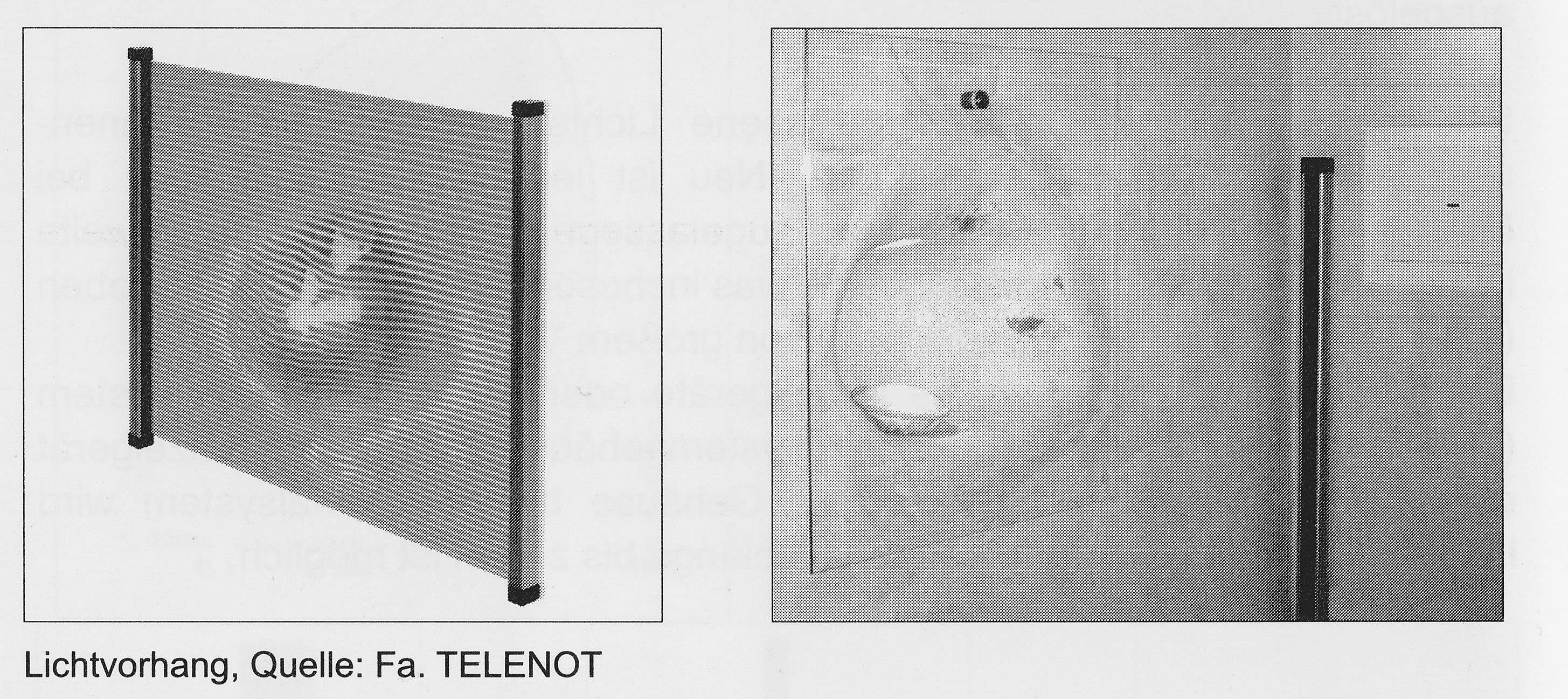

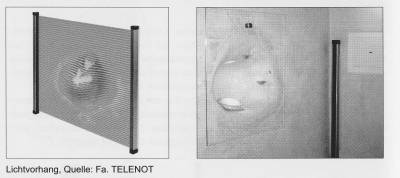

Lichtvorhang

Dieser Melder wird vorwiegend für Durchgriffsüberwachung eingesetzt.

————————————————————————————————————————————————–

-Einsatz ca. 1985-

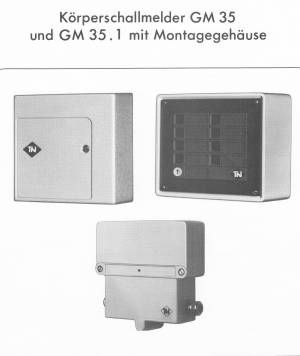

Link zu pi_gm_35.pdf

-Einsatz ca. 1988-

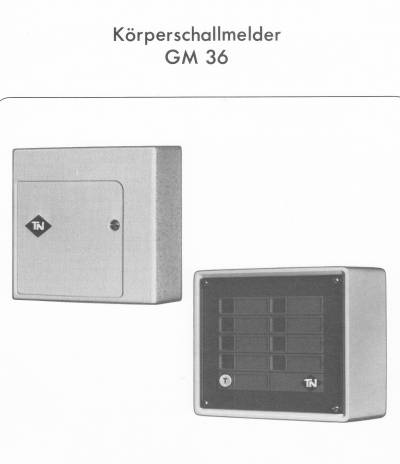

Link zu pi_gm_36.pdf

-Einsatz ca. 1994-

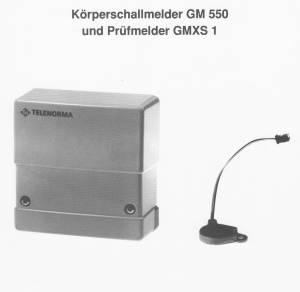

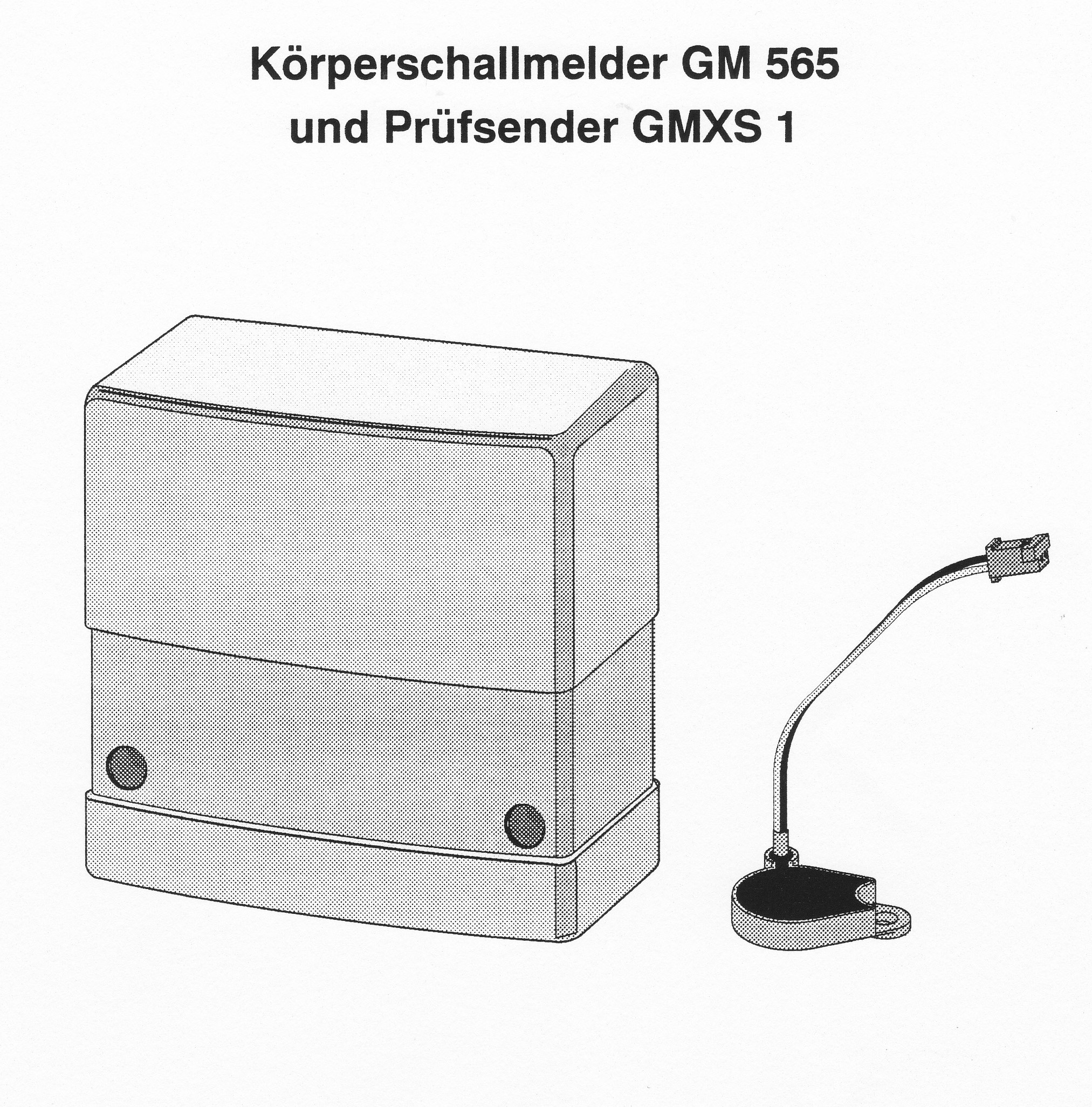

Link zu pi_gm_550.pdf

-Einsatz ca. 1996-

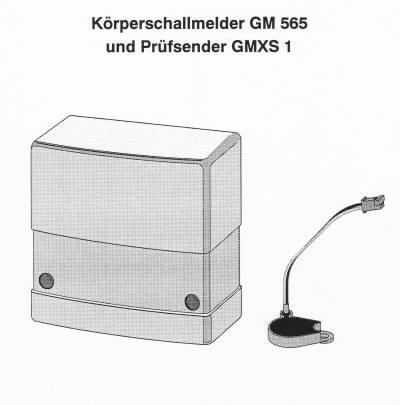

Link zu pi_gm_565.pdf

-Einsatz ca. 1996-

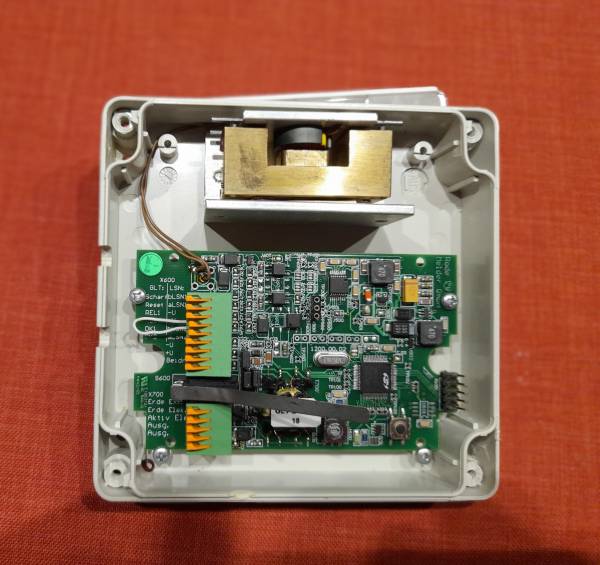

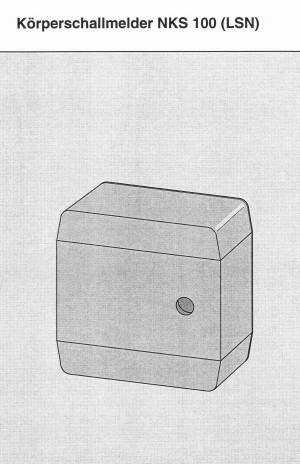

Der Einsatz der Melder NKS 100 erfolgt in Verbindung mit dem Lokalen Sicherheitsnetzwerk LSN. Der LSN-Anteil ist im Melder integriert.

Link zu pi_nks_100_lsn.pdf

———————————————————————————————————————————————
