-Einsatz ab ca. 1920-

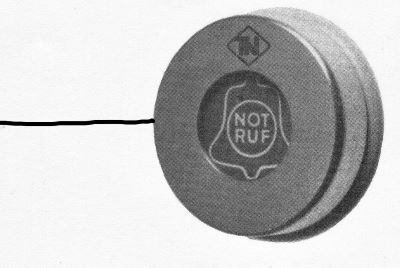

Das Bild zeigt einen Überfallmelder aus den 30iger Jahren.

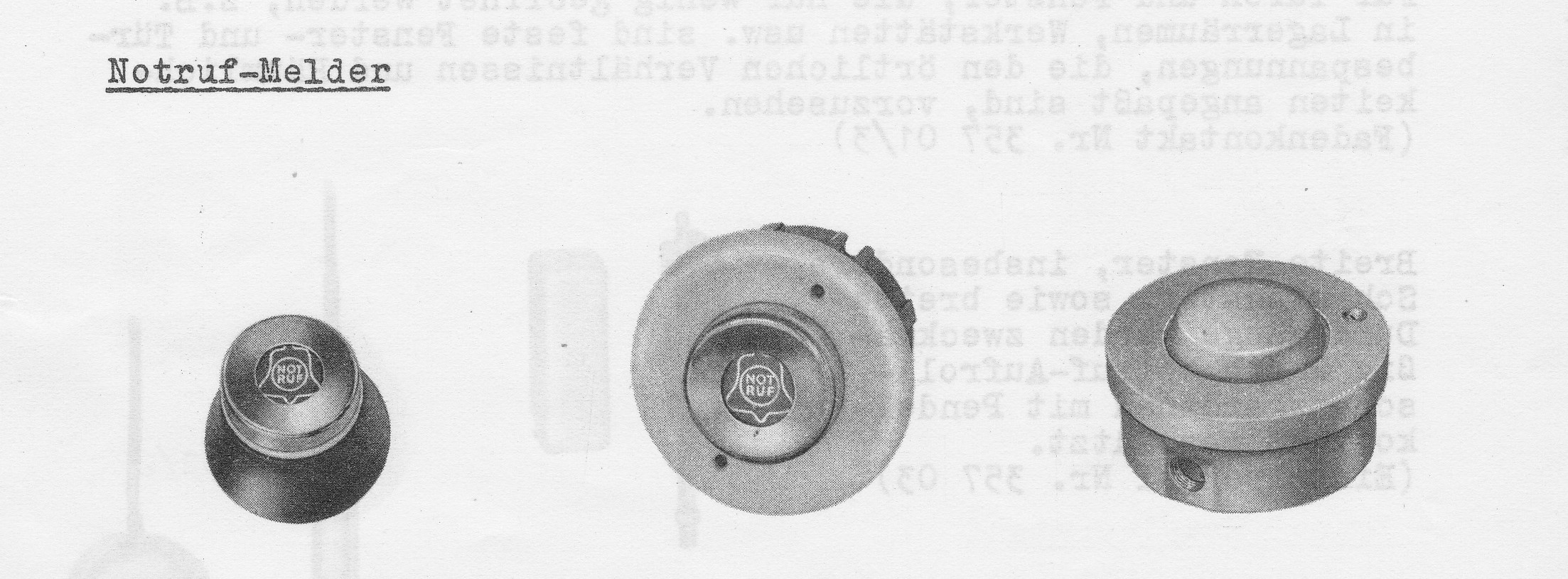

Das Bild zeigt links einen Handmelder auf Putz, in der Mitte die Ausführung unter Putz und der Melder ganz rechts einen Tretmelder.

————————————————————————————————————————————-

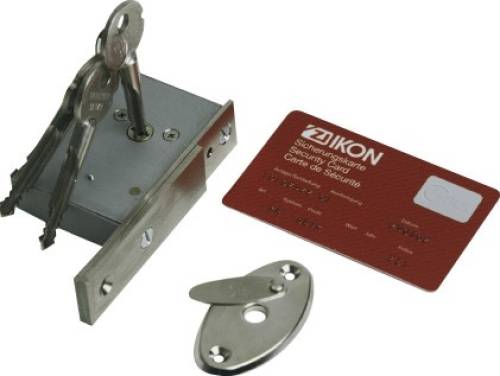

Das Bild zeigt ein Überfall-Meldeschloss, welches zusätzlich in die Blockschlosstüre eingebaut werden konnte.
Bei Bedrohung (Täter wollte z.B. bei Unscharfschaltung in die Bankräume mit hinein genommen werden) konnte unbemerkt Überfall ausgelöst werden.

Anschließender Link führt zu historischen Anschaltungen (1968) des Überfallmeldeschlosses und eines Zahlenkombinationsschlosses mit Überfall-Meldekontakt:

Link zu anschaltung_ue-melder.pdf

Das Datenblatt beinhaltet: Druckknopfmelder, Fußkontaktschiene, Geldscheinkontakt.

Link zu datenblatt_ue-melder.pdf

————————————————————————————————————————————-

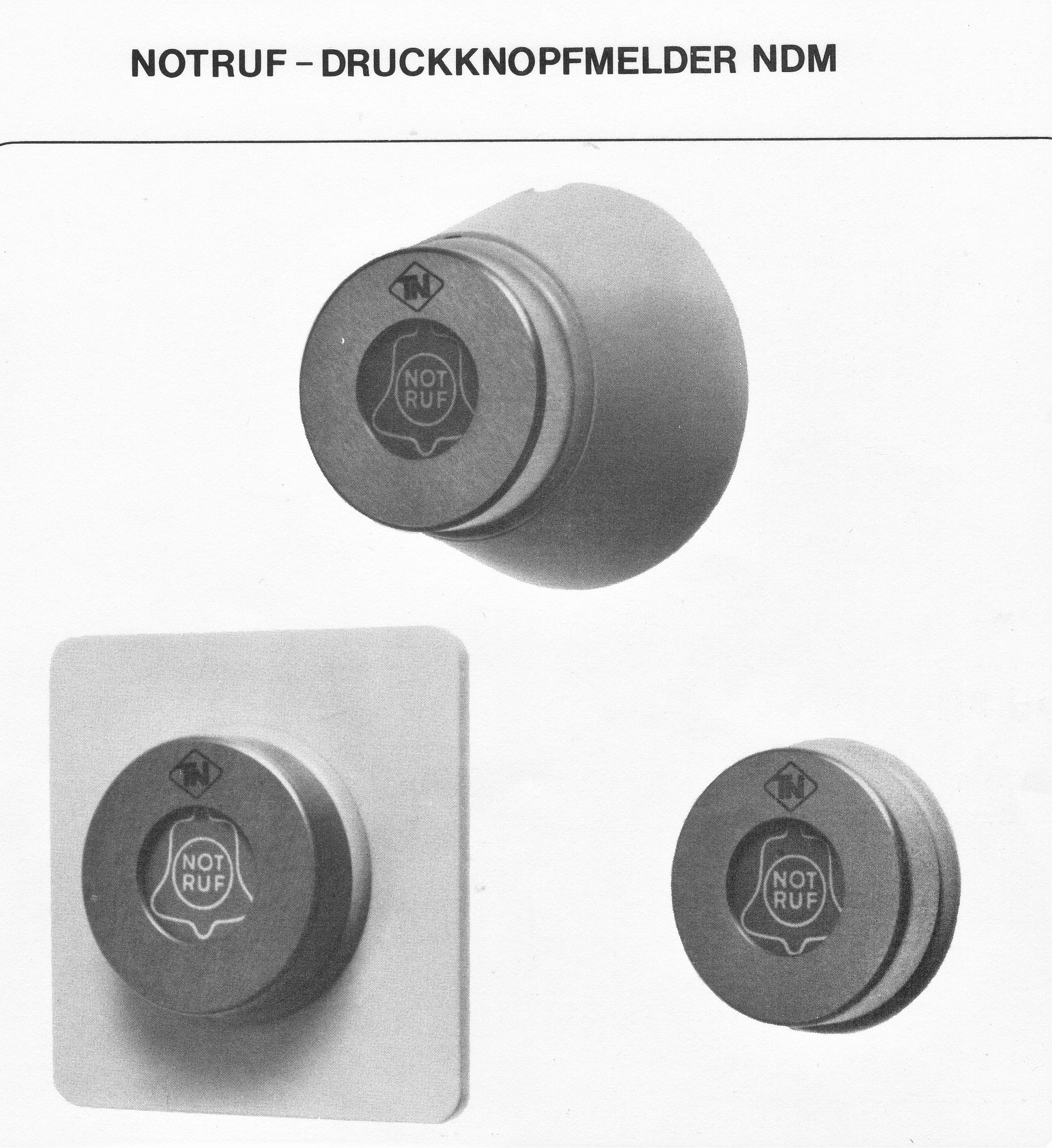

Produktinformation PI-34.00 Notruf-Druckknopfmelder NDM (Juli 88):

Link zu pi_ndm.pdf

————————————————————————————————————————————-

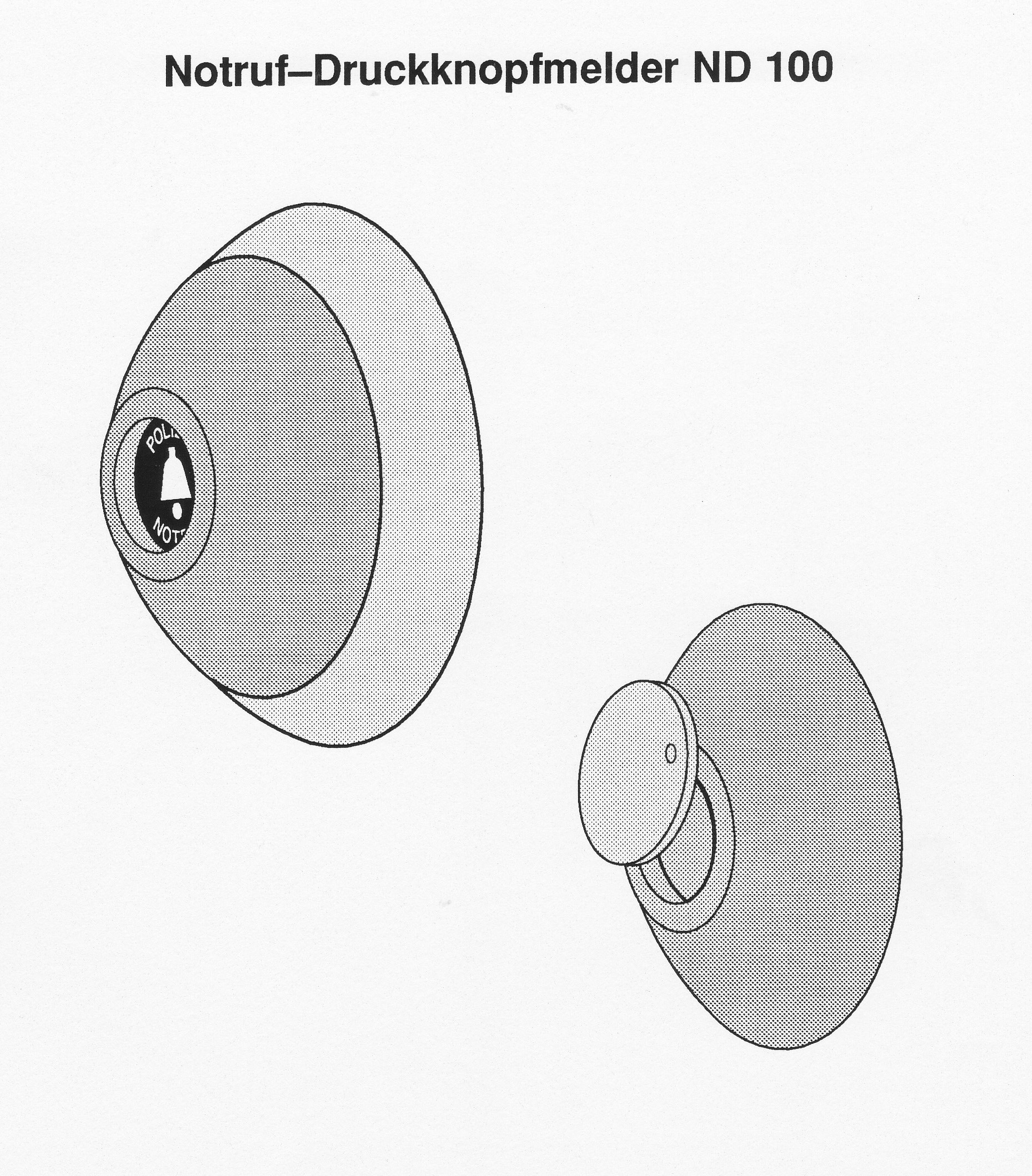

Produktinformation PI-34.01a Notruf-Druckknopfmelder ND 100 (März 95):
Link zu pi_nd_100.pdf

————————————————————————————————————————————-

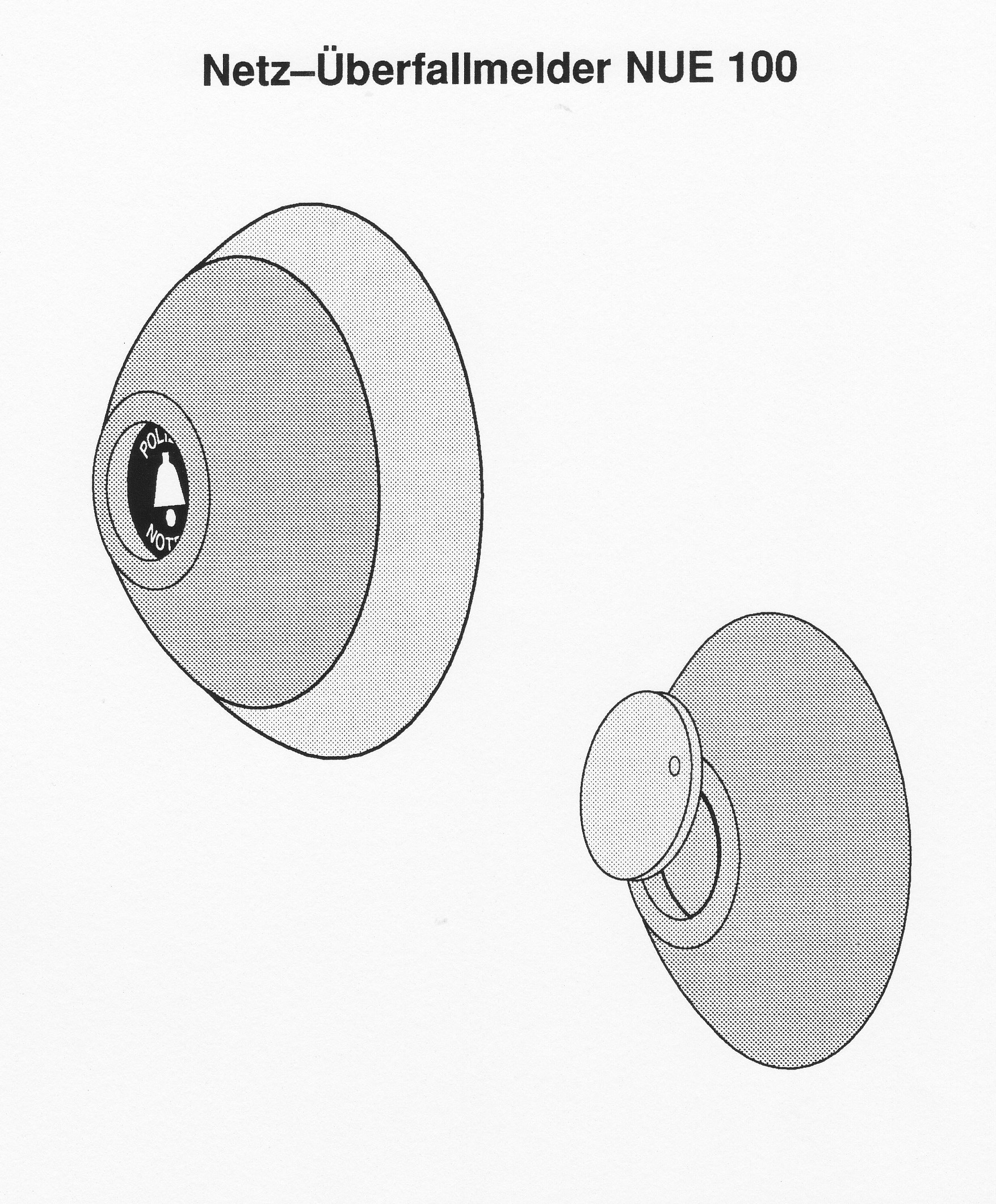

Produktinformation PI-34.05a Netz-Überfallmelder NUE 100 (März 95):
Link zu pi_nue_100.pdf

————————————————————————————————————————————-

Der Banknoten-Alarmmelder war ein Überfallmelder für Kassenstellen.

Funktion:
ein Zwirnsfaden wurde an einen Geldschein genäht. Das andere Ende wurde durch ein Bohrloch in der Geldscheinmulde mit dem Melder verbunden. Dieser so präparierte Geldschein lag in der Geldscheinmulde der Kasse als unterster Schein eines Bündels Scheine.

Kam es zum Überfall und zur Geldforderung, nahm der Kassierer auch den präparierten Schein aus der Mulde und zeriss damit den Faden, wobei der Melder Überfallalarm auslöste.

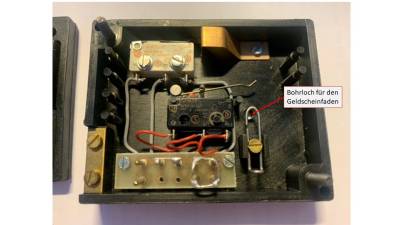

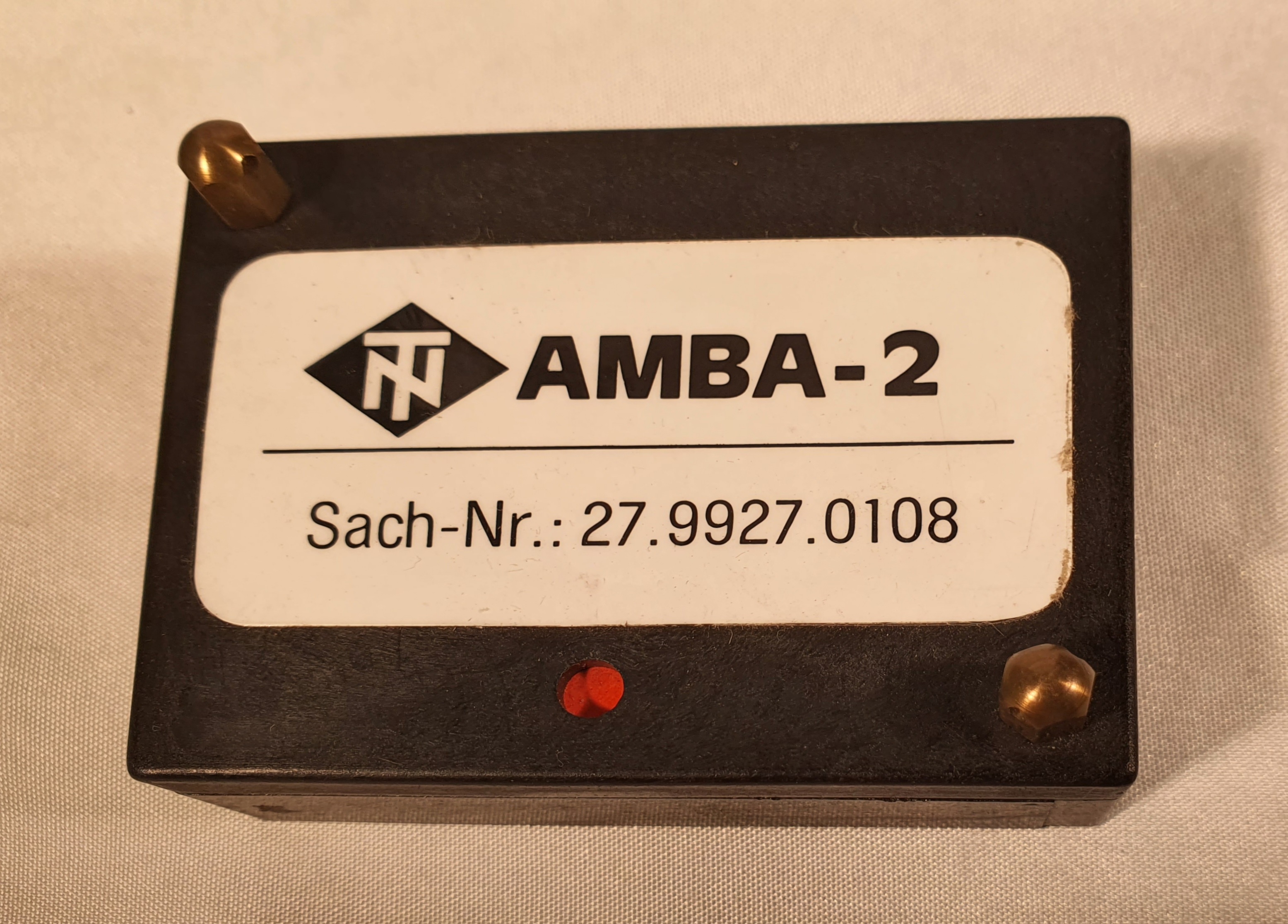

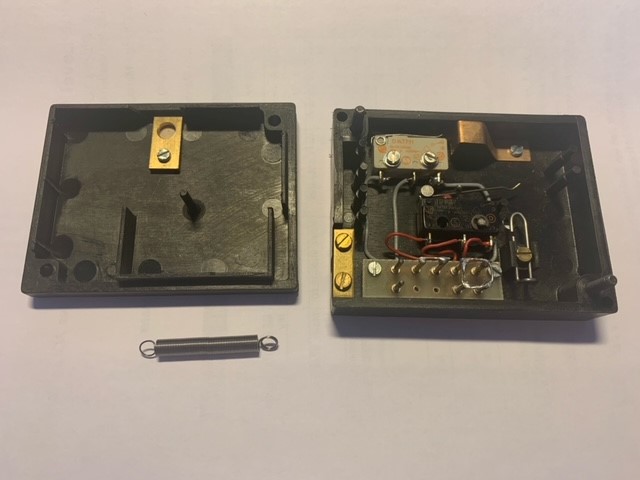

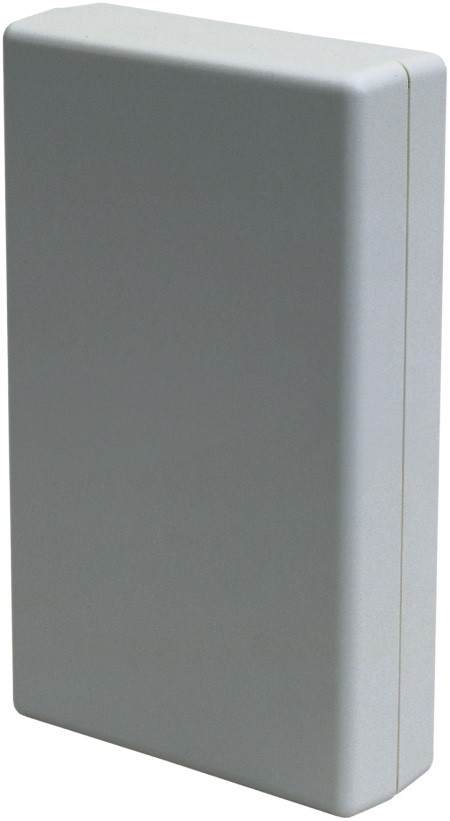

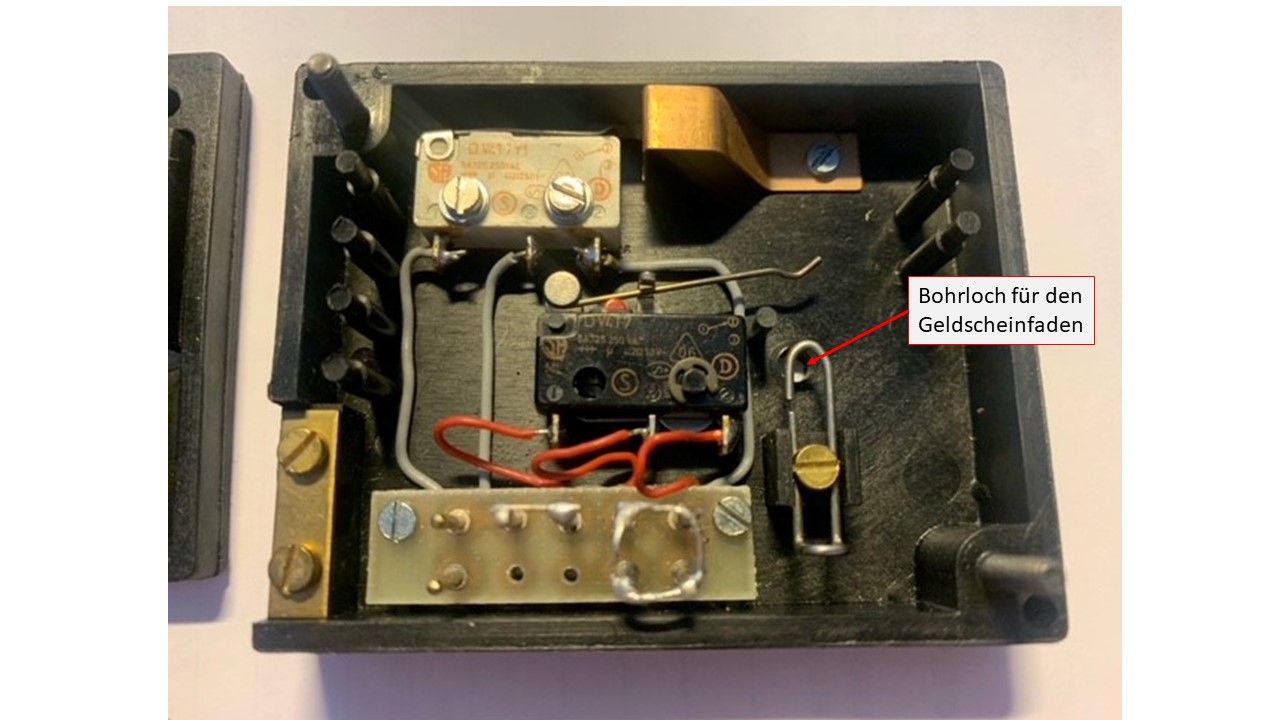

Die nachfolgende Fotos zeigen den Melder, den geöffneten Melder, den geöffneten Melder und den Melderdeckel (Fotos: Dirk Klaum):

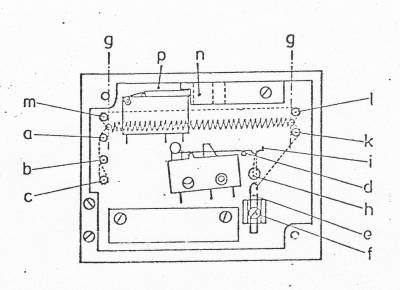

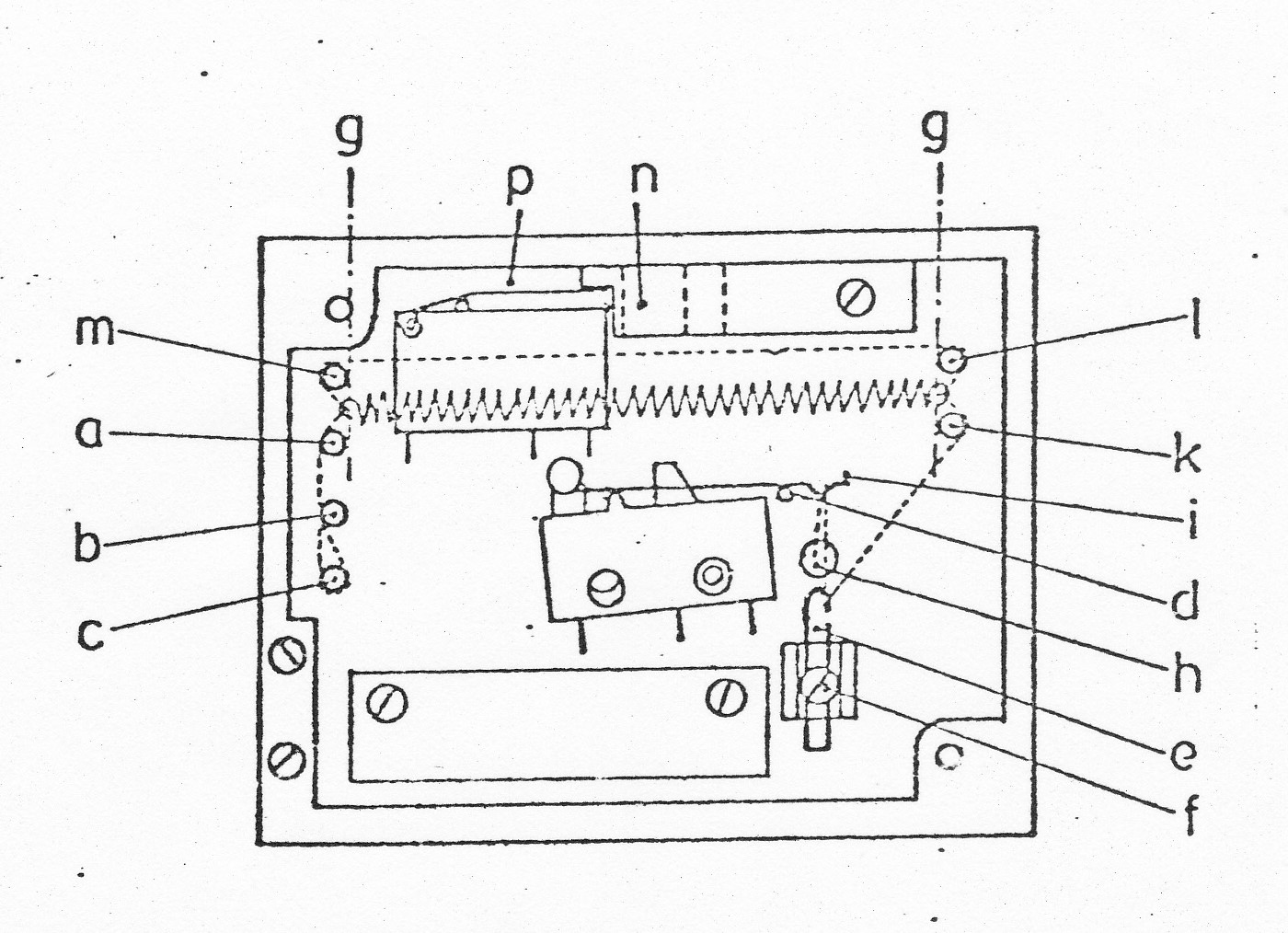

Die untenstehende Zeichnung verdeutlicht die Wirkungsweise des Melders
(näheres in der Melderbeschreibung):

Link zu amba_2.pdf

Hinweis: Dieser Melder wurde in den 90igern durch den Geldscheinkontakt GSK 1 abgelöst.

————————————————————————————————————————————-

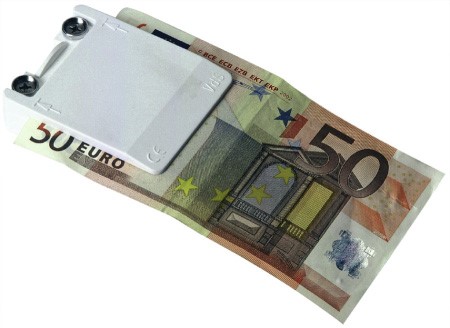

Produktinformation PI-34.01b Geldscheinkontakt GSK 1 (Mai 95):
Link zu pi_gsk_1.pdf

————————————————————————————————————————————-

Beschreibung aus 1966:
Link zu tretleiste.pdf

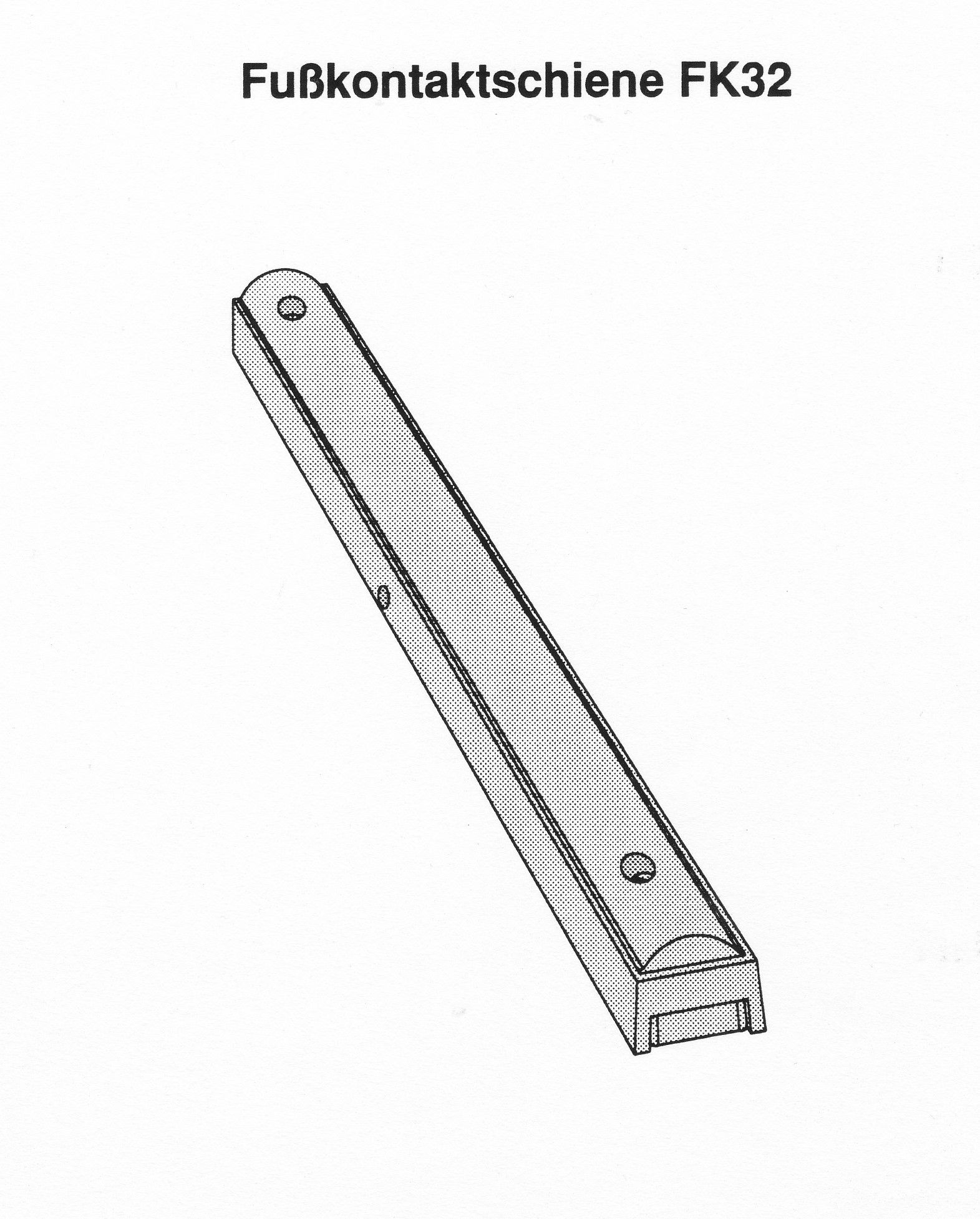

Produktinformation PI-34.01c Fußkontaktschiene FK 32 (Mai 95):
Link zu pi_fk_32.pdf

————————————————————————————————————————————-

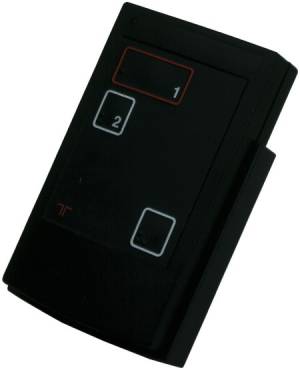

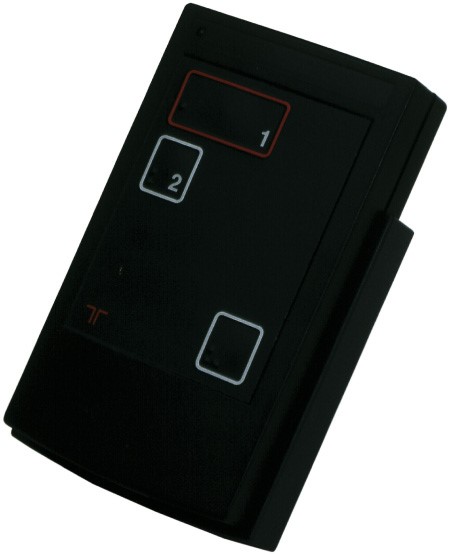

Funk-Handsender

Funk-Empfänger mit ÜEMA-Schnittstelle

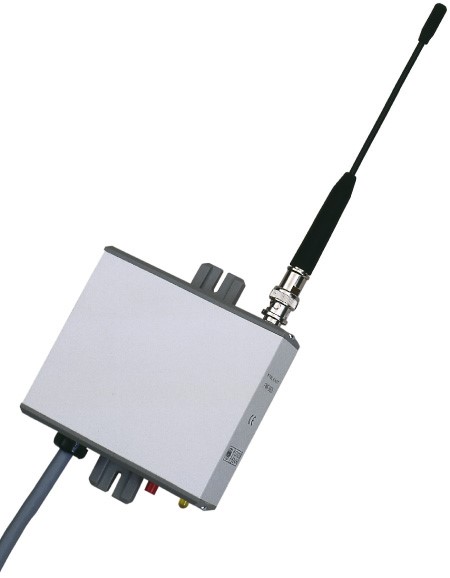

Funk-Meldersender zum Anschluss von ortsfest installierten Überfallmeldern
