Verschluss- / Öffnungsüberwachung


-Einsatz ab ca. 1920-

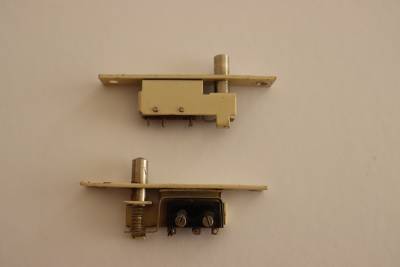

Verschlussmelder (auch Riegelkontakte, Schließblechkontakte genannt)


Riegelkontakte

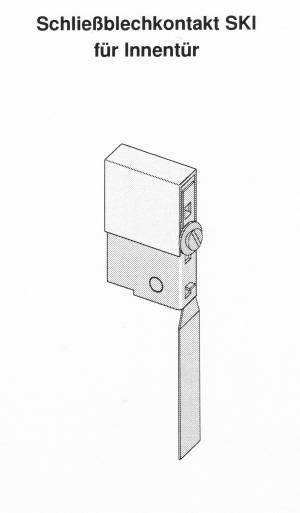

Produktinformation PI-34.45a Schließblechkontakt SKI für Innentür (März 95):

Link zu pi_ski.pdf

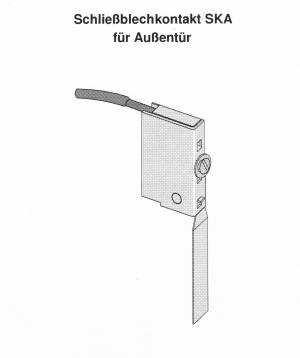

Produktinformation PI-34.45b Schließblechkontakt SKA für Außentür (März 95):

Link zu pi_ska.pdf

—————————————————————————————————————————————–

Riegelkontakt für Fenster


Der Riegelkontakt RKF ist geeignet zur Verschlussüberwachung von Fenstern,
welche die Verriegelung über eine Schubstange steuern.

Produktinformation PI-34.43 Riegelkontakt RKF (Juli 91):

Link zu pi_rkf.pdf

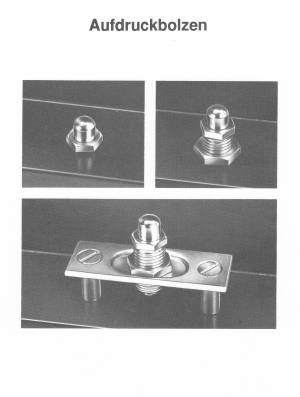

Aufdruckbolzen



Aufdruckbolzen


Aufdruckbolzen dienen in Verbindung mit Magnetkontakten vor allem zur Verschlussüberwachung von Fenstern und Türen.
Wird ein Fenster (oder eine Tür) nur angelehnt, jedoch nicht verschlossen, so sorgt der Aufdruckbolzen dafür, dass das Fenster so weit aufgedrückt wird, dass dies vom zugehörigen Magnetkontakt an eine Einbruch-
melderzentrale gemeldet werden kann. Die Zentrale kann in diesem Fall nicht scharfgeschaltet werden und ein
evt. Falschalarm (Windstoss drückt das angelehnte Fenster auf) wird dadurch verhindert.


Produktinformation PI-34.49a Aufdruckbolzen (März 93):

Link zu pi_a-bolzen.pdf

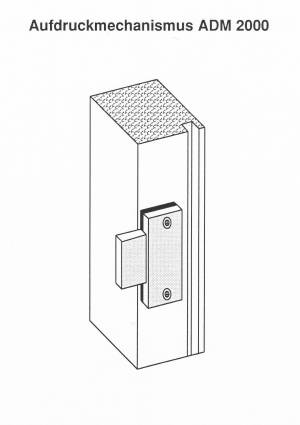

Aufdruckmechanismus ADM 2000




Produktinformation PI-34.49b Aufdruckmechanismus ADM 2000 (Juli 95):

Link zu pi_adm.pdf



Schubriegel VR-2



Das Bild zeigt einen sog. Schubriegel mit Rückmeldung VR-2. Eingesetzt zur Herstellung der Zwangsläufigkeit bei Außentüren, die nicht mit einer äußeren Schlossabdeckung versehen werden können ( z.B. tagsüber Personaleingang).

Weitere Einsatzbeispiele finden Sie in der Beschreibung des VR2:

Link zu beschreibung_vr2.pdf



——————————————————————————————————————————————

Öffnungsmelder



Historische Kontakte

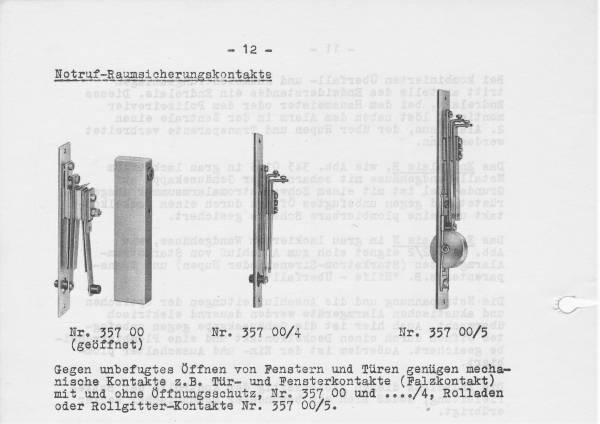

Historische Sicherungskontakte ca. 1958

Hinweise für den Einbau von Rolladen-Kontakten:
Link zu rollo_kont.pdf

Öffnungsmelder für Glas- und Pendeltüren:
Link zu gup_kont.pdf



Falzkontakte




Falzkontakt aus ca. 1960 (Vorläufer des Magnetkontaktes)

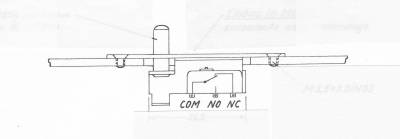

Elektrischer Anschluss des Mikroschalters:


Hinweise für den Einbau von Falzkontakten:

Link zu falzkont_montage.pdf



Magnetkontakte



Historische Montageanweisung für Magnetkontakte:

Link zu montage_mk.pdf


——————————————————————————————————————————————-

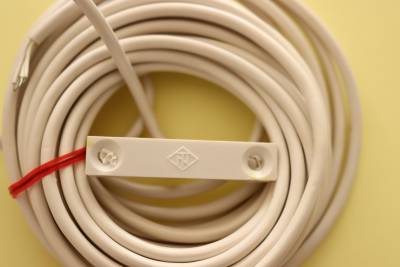

Magnetkontakt

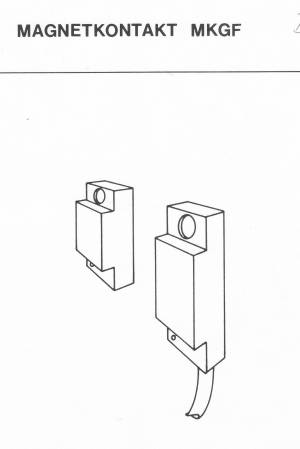

Sabotagesicherer Magnetkontakt MKGF





Produktinformation PI-34.41 Magnetkontakt MKGF (März 88):

Link zu pi_mkgf.pdf

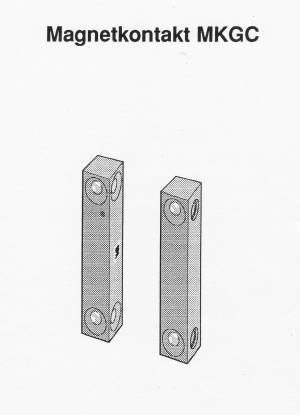

Sabotagesicherer Magnetkontakt MKGC





Produktinformation PI-34.44a Magnetkontakt MKGC (Nov. 94):

Link zu pi_mkgc.pdf

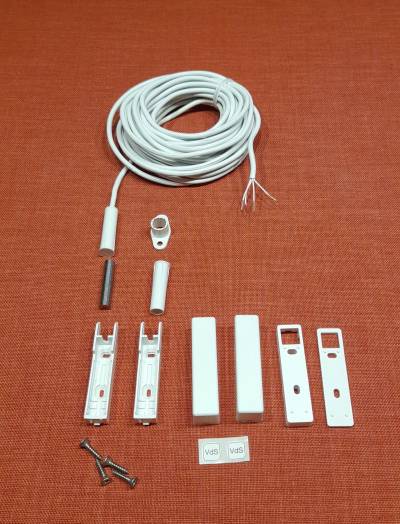

Magnetkontakt EMK 46 AT Z


Auf- und Einbaukontakt

Nachfolgend die Montageanleitung und die technischen Daten des EMK 46:

Link zu daten_emk_46.pdf




Kombikontakte für Verschluss- und Öffnungsüberwachung

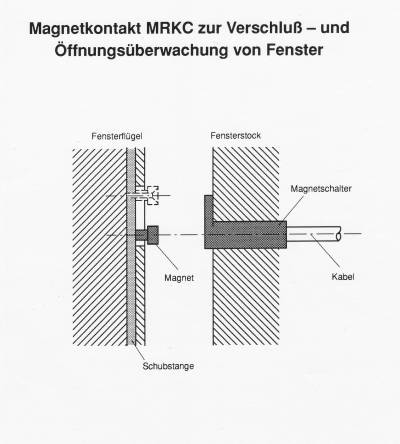

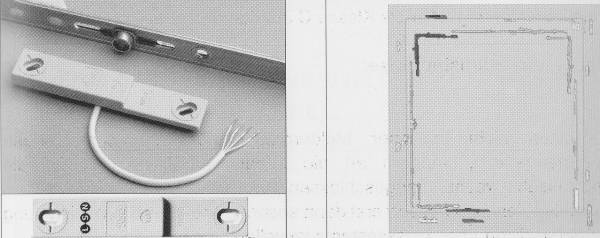

Magnetkontakt MRKC





Produktinformation PI-34.44b Magnetkontakt MRKC zur Verschluss- und Öffnungsüberwachung von Fenster (Nov. 94):

Link zu pi_mrkc.pdf

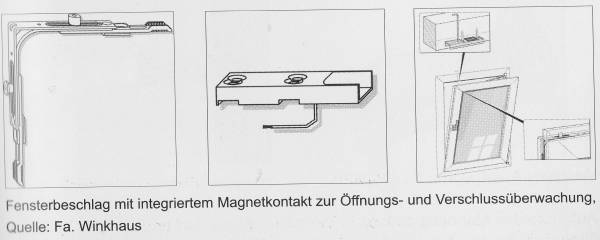

Magnet-Kontakte für Fensterverriegelungsschienen


Kombi-Kontakt für Verschluss und Öffnen

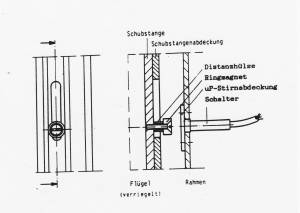

Kombi-Kontakt Montageprinzip

————————————————————————————————————————————


Kontakte für massive Tore und Rolladen



Historischer Torkontakt

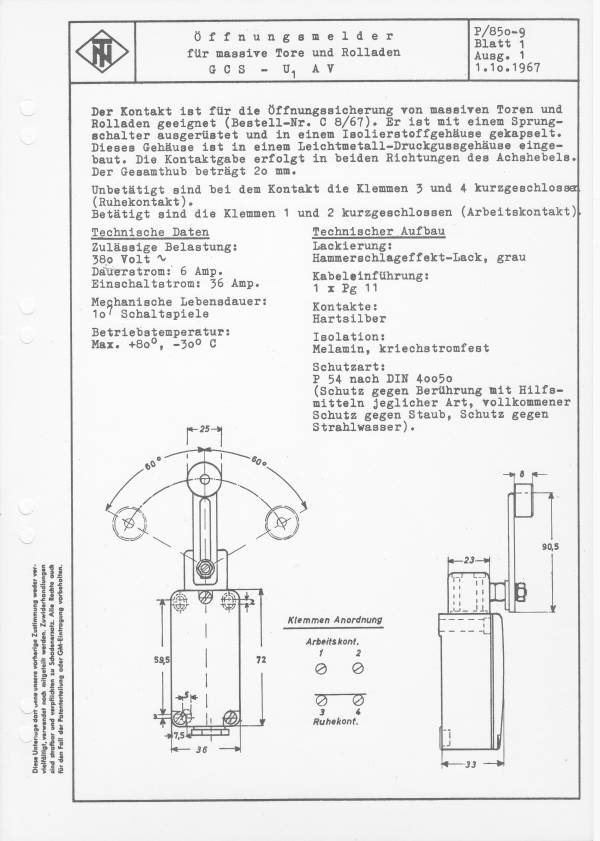

Öffnungsmelder für massive Tore und Rolladen aus 1967

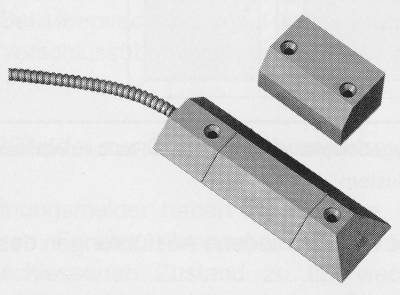

Rolltorkontakt AMK 4 S



Rolltorkontakte werden auf Grund ihrer mechanischen Festigkeit und ihres großen Schaltabstandes für die Überwachung von Roll-, Schiebe- und Garagentore eingesetzt.

Magnetkontakt für Rolltore aus ca. 1994

Produktinformation PI-34.46 Rolltorkontakt AMK 4 S (März. 94):
Link zu pi_amk.pdf
